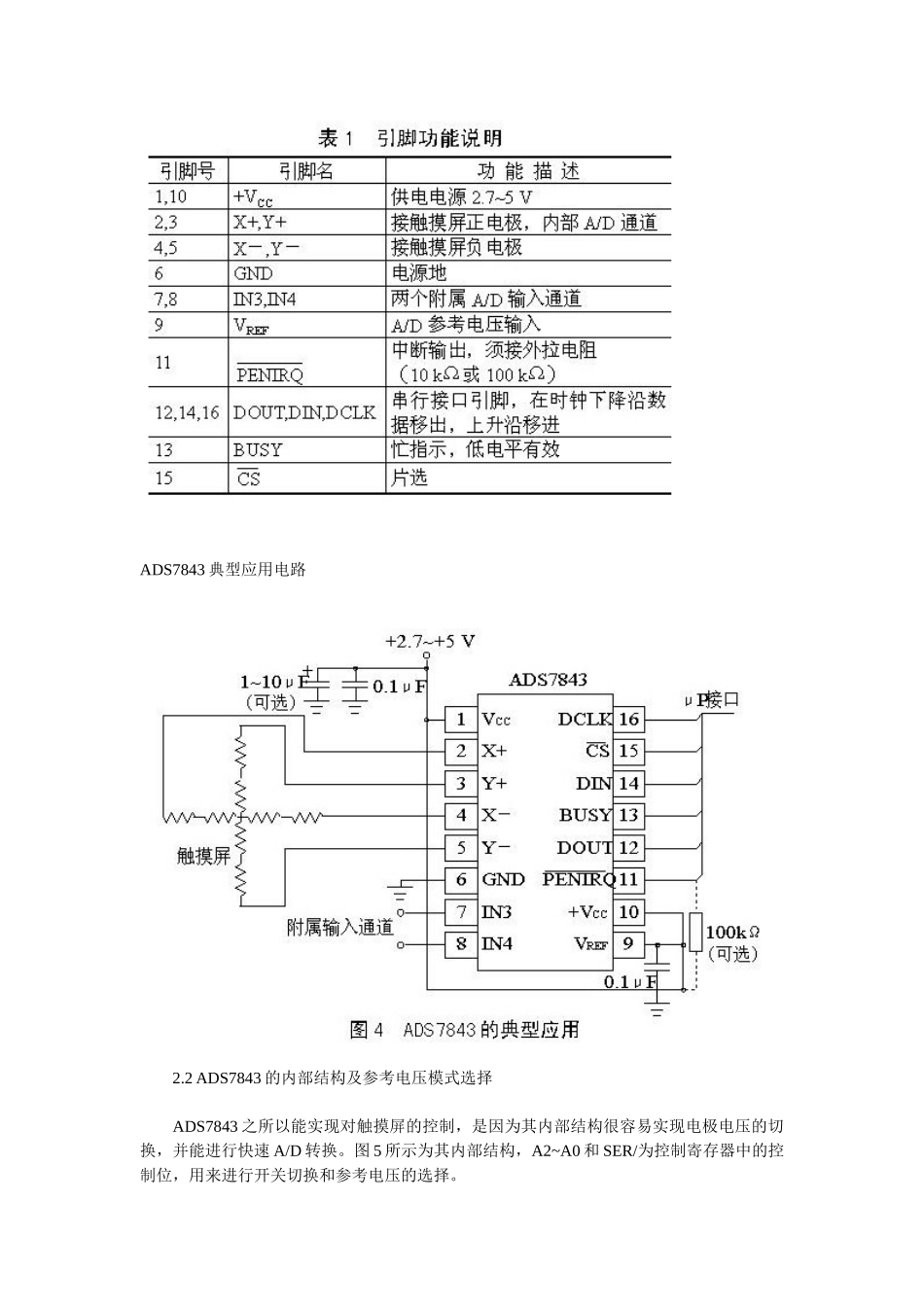

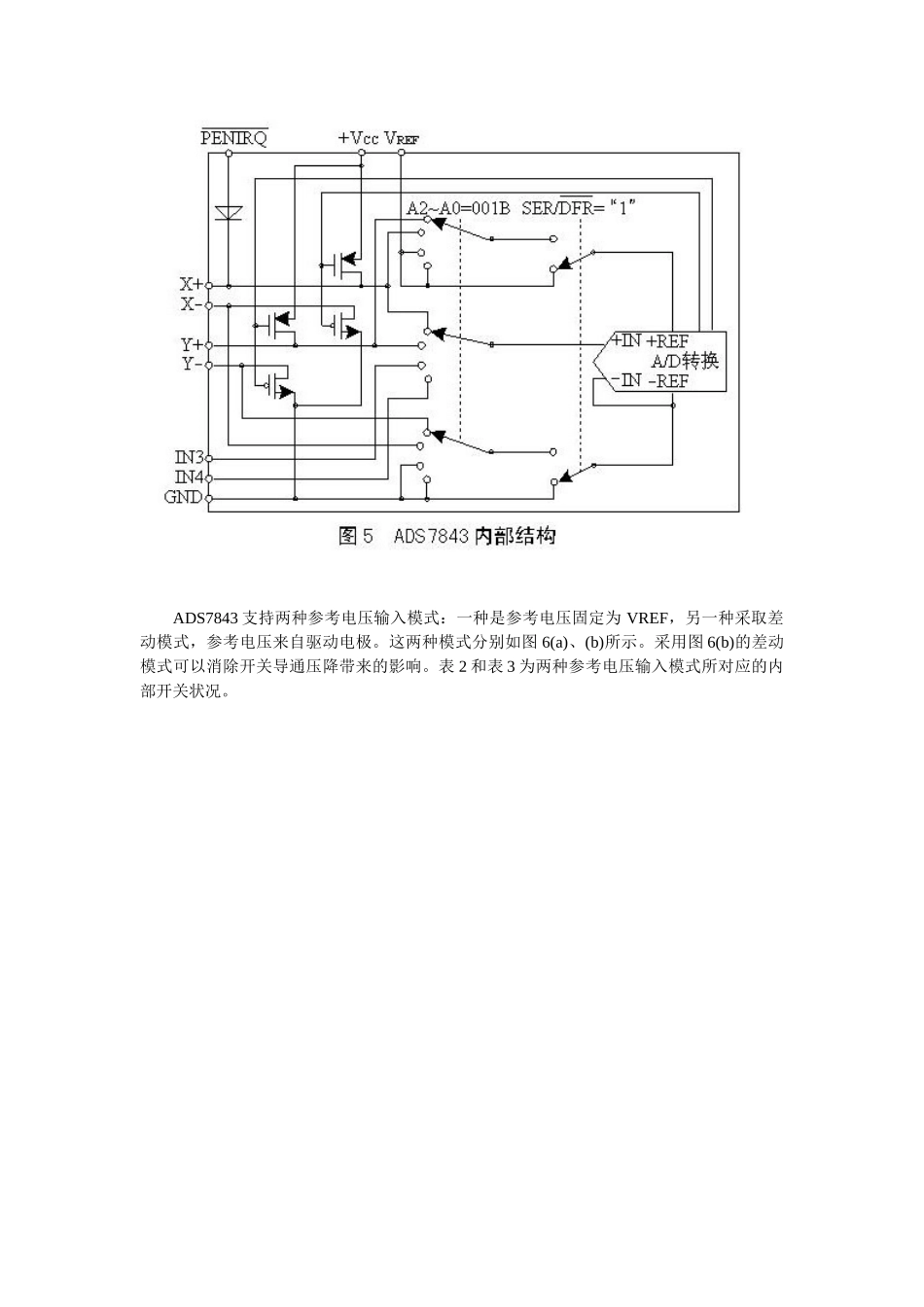

网址：http://www.ledline.net.cnQQ： 21414861如侵犯您的利益和著作权请发信到 【langmanbuluo@163.com】我们将收到信两个工作日内删除！！触摸屏控制芯片 ADS7843 中文资料 ADS7843 是一个内置 12 位模数转换、低导通电阻模拟开关的串行接口芯片。供电电压 2.7~5 V，参考电压 VREF 为 1 V~+VCC，转换电压的输入范围为 0~ VREF，最高转换速率为 125 kHz。ADS7843 引脚图及引脚功能说明了:ADS7843 的引脚配置如图 3 所示。表 1 为引脚功能说明，图 4 为典型应用。 aDS7843 引脚说明 ADS7843 典型应用电路 2.2 ADS7843 的内部结构及参考电压模式选择 ADS7843 之所以能实现对触摸屏的控制，是因为其内部结构很容易实现电极电压的切换，并能进行快速 A/D 转换。图 5 所示为其内部结构，A2~A0 和 SER/为控制寄存器中的控制位，用来进行开关切换和参考电压的选择。 ADS7843 支持两种参考电压输入模式：一种是参考电压固定为 VREF，另一种采取差动模式，参考电压来自驱动电极。这两种模式分别如图 6(a)、(b)所示。采用图 6(b)的差动模式可以消除开关导通压降带来的影响。表 2 和表 3 为两种参考电压输入模式所对应的内部开关状况。 2.3 ADS7843 的控制字及数据传输格式 ADS7843 的控制字如表 4 所列，其中 S 为数据传输起始标志位，该位必为"1"。A2~A0进行通道选择(见表 2 和 3)。 MODE 用来选择 A/D 转换的精度，"1"选择 8 位，"0"选择 12 位。 SER/选择参考电压的输入模式(见表 2 和 3)。PD1、PD0 选择省电模式： "00"省电模式允许，在两次 A/D 转换之间掉电，且中断允许； "01"同"00"，只是不允许中断； "10"保留； "11"禁止省电模式。 为了完成一次电极电压切换和 A/D 转换，需要先通过串口往 ADS7843 发送控制字，转换完成后再通过串口读出电压转换值。标准的一次转换需要 24 个时钟周期，如图 7 所示。由于串口支持双向同时进行传送，并且在一次读数与下一次发控制字之间可以重叠，所以转换速率可以提高到每次 16 个时钟周期，如图 8 所示。如果条件允许，CPU 可以产生 15个 CLK 的话(比如 FPGAs 和 ASICs),转换速率还可以提高到每次 15 个时钟周期，如图 9 所示。 2.4 A/D 转换时序的程序设计 ADS7843 的典型应用如图 4 所示。假设 μP 接口与 51 单片机的 P1.3~P1.7 相连，现以一次转换需 24 个时钟周期为例，介绍 A...
