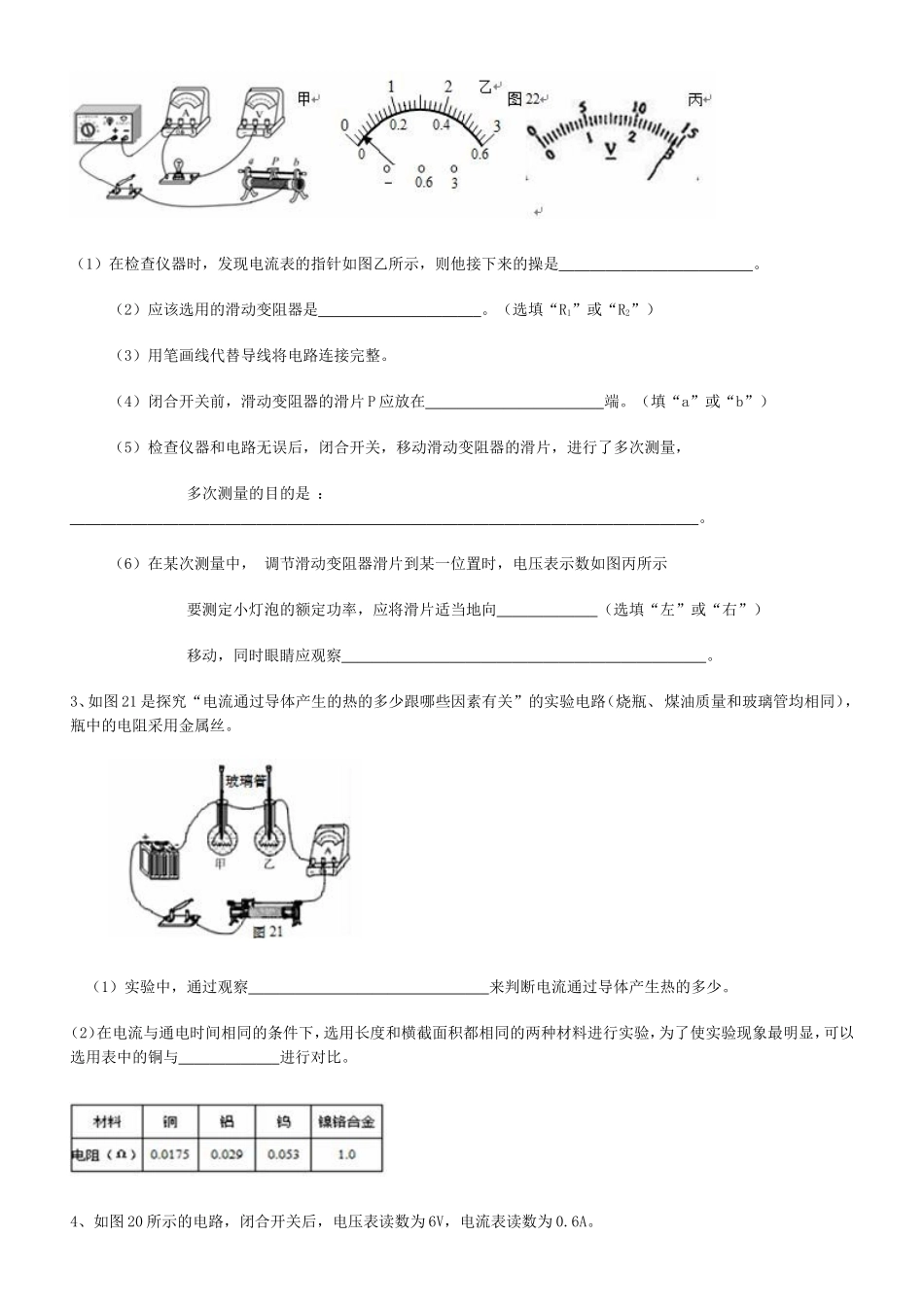

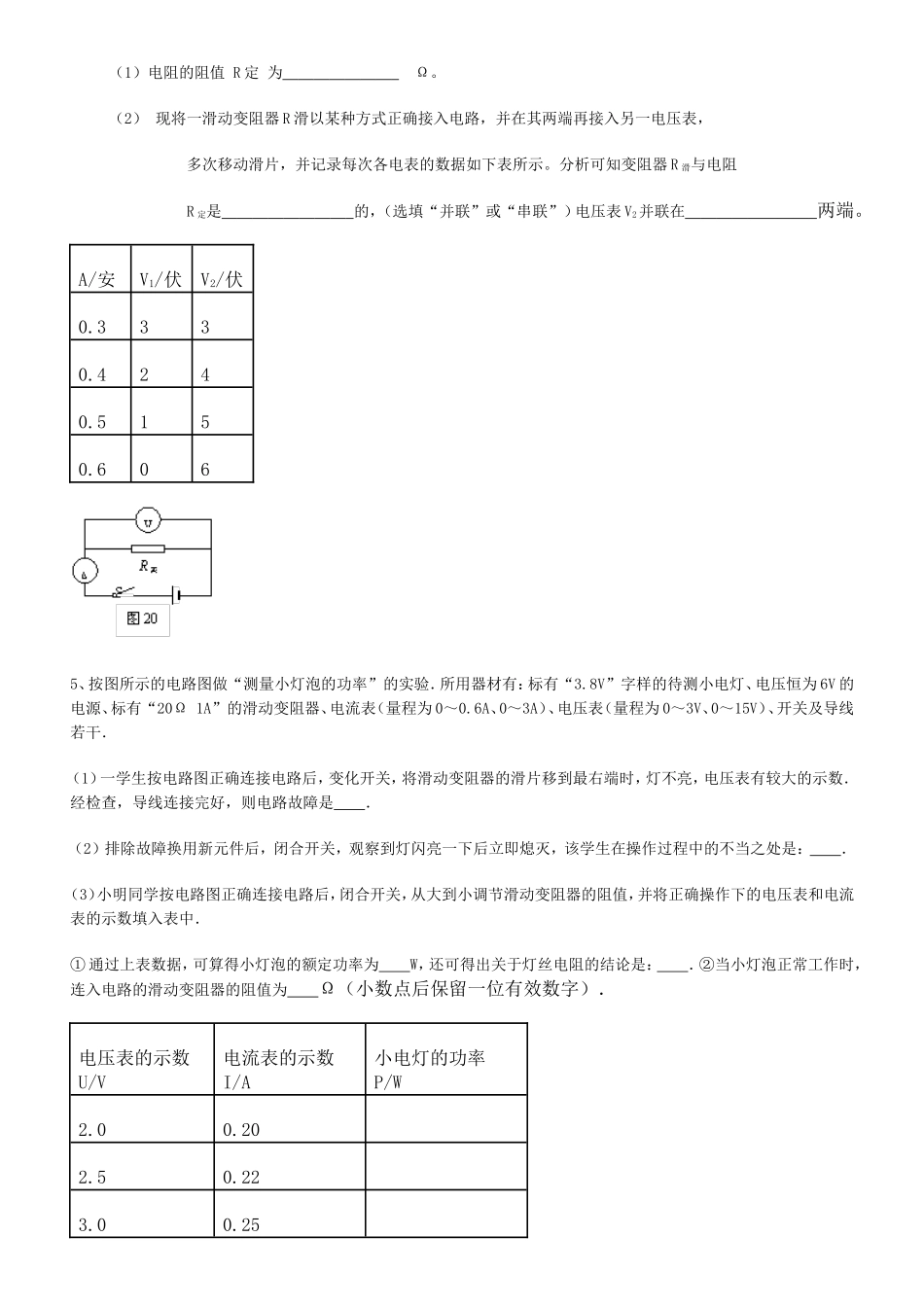

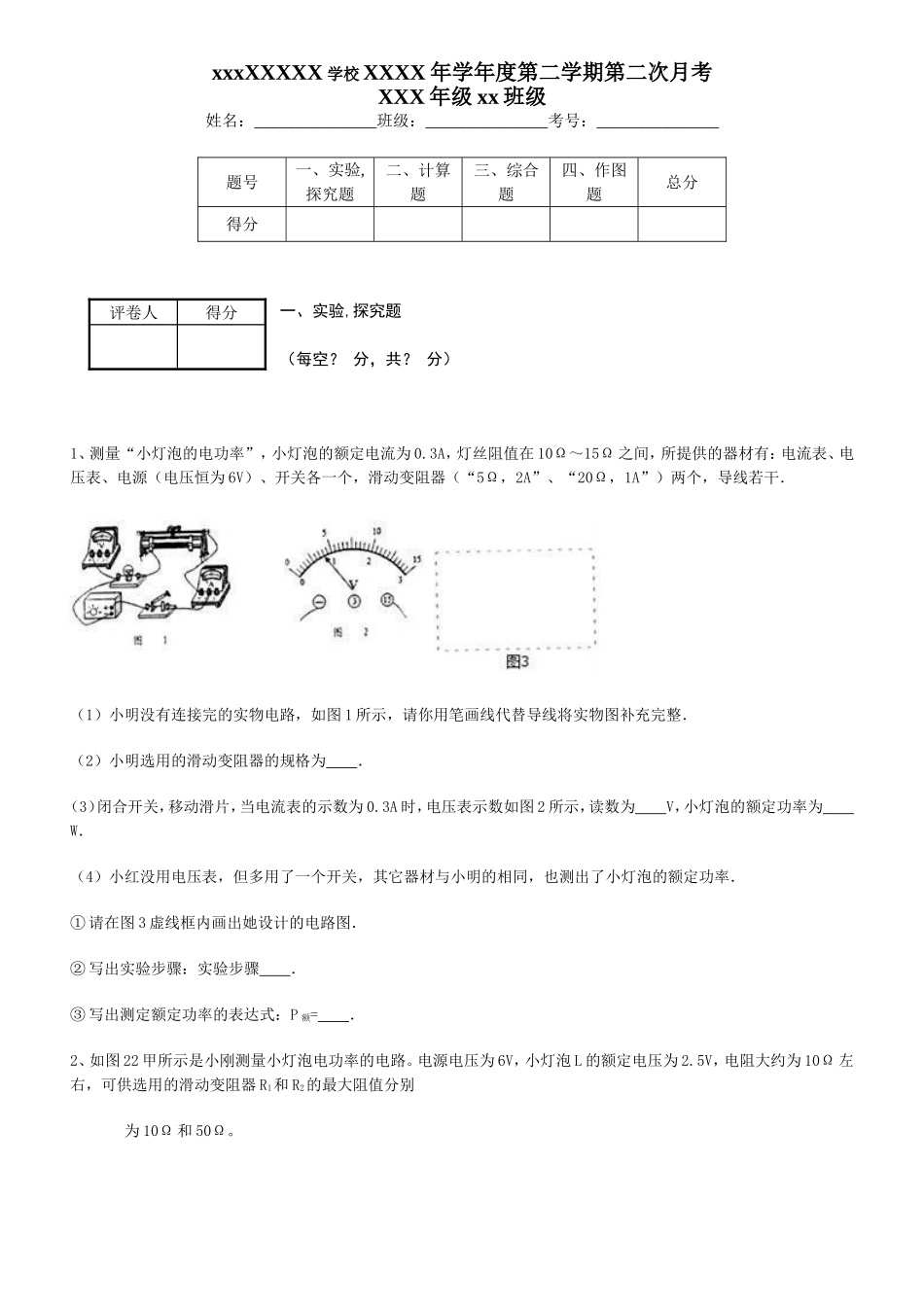

xxxXXXXX学校XXXX年学年度第二学期第二次月考XXX年级xx班级姓名：_______________班级：_______________考号：_______________题号一、实验,探究题二、计算题三、综合题四、作图题总分得分一、实验,探究题（每空？分，共？分）1、测量“小灯泡的电功率”，小灯泡的额定电流为0.3A，灯丝阻值在10Ω～15Ω之间，所提供的器材有：电流表、电压表、电源（电压恒为6V）、开关各一个，滑动变阻器（“5Ω，2A”、“20Ω，1A”）两个，导线若干．（1）小明没有连接完的实物电路，如图1所示，请你用笔画线代替导线将实物图补充完整．（2）小明选用的滑动变阻器的规格为．（3）闭合开关，移动滑片，当电流表的示数为0.3A时，电压表示数如图2所示，读数为V，小灯泡的额定功率为W．（4）小红没用电压表，但多用了一个开关，其它器材与小明的相同，也测出了小灯泡的额定功率．①请在图3虚线框内画出她设计的电路图．②写出实验步骤：实验步骤．③写出测定额定功率的表达式：P额=．2、如图22甲所示是小刚测量小灯泡电功率的电路。电源电压为6V，小灯泡L的额定电压为2.5V，电阻大约为10Ω左右，可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω和50Ω。评卷人得分（1）在检查仪器时，发现电流表的指针如图乙所示，则他接下来的操是。（2）应该选用的滑动变阻器是。（选填“R1”或“R2”）（3）用笔画线代替导线将电路连接完整。（4）闭合开关前，滑动变阻器的滑片P应放在端。（填“a”或“b”）（5）检查仪器和电路无误后，闭合开关，移动滑动变阻器的滑片，进行了多次测量，多次测量的目的是：。（6）在某次测量中，调节滑动变阻器滑片到某一位置时，电压表示数如图丙所示要测定小灯泡的额定功率，应将滑片适当地向（选填“左”或“右”）移动，同时眼睛应观察。3、如图21是探究“电流通过导体产生的热的多少跟哪些因素有关”的实验电路（烧瓶、煤油质量和玻璃管均相同），瓶中的电阻采用金属丝。（1）实验中，通过观察来判断电流通过导体产生热的多少。（2）在电流与通电时间相同的条件下，选用长度和横截面积都相同的两种材料进行实验，为了使实验现象最明显，可以选用表中的铜与进行对比。4、如图20所示的电路，闭合开关后，电压表读数为6V，电流表读数为0.6A。（1）电阻的阻值R定为Ω。（2）现将一滑动变阻器R滑以某种方式正确接入电路，并在其两端再接入另一电压表，多次移动滑片，并记录每次各电表的数据如下表所示。分析可知变阻器R滑与电阻R定是的，（选填“并联”或“串联”）电压表V2并联在两端。A/安V1/伏V2/伏0.3330.4240.5150.6065、按图所示的电路图做“测量小灯泡的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．（1）一学生按电路图正确连接电路后，变化开关，将滑动变阻器的滑片移到最右端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是．（2）排除故障换用新元件后，闭合开关，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：．（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入表中．①通过上表数据，可算得小灯泡的额定功率为W，还可得出关于灯丝电阻的结论是：．②当小灯泡正常工作时，连入电路的滑动变阻器的阻值为Ω（小数点后保留一位有效数字）．电压表的示数U/V电流表的示数I/A小电灯的功率P/W2.00.202.50.223.00.253.80.304.50.32（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，如何测出小电灯的额定功率？①在图2方框中画出测量电路图；②若小灯泡两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为（计算结果取整数）．6、在探究电功率跟电流、电压的关系实验中，小丽同学设计了如图17所示的电路。（1）此电路是用来探究电功率跟________的关系的；小丽是通过观察_____________________来判断灯的功...
