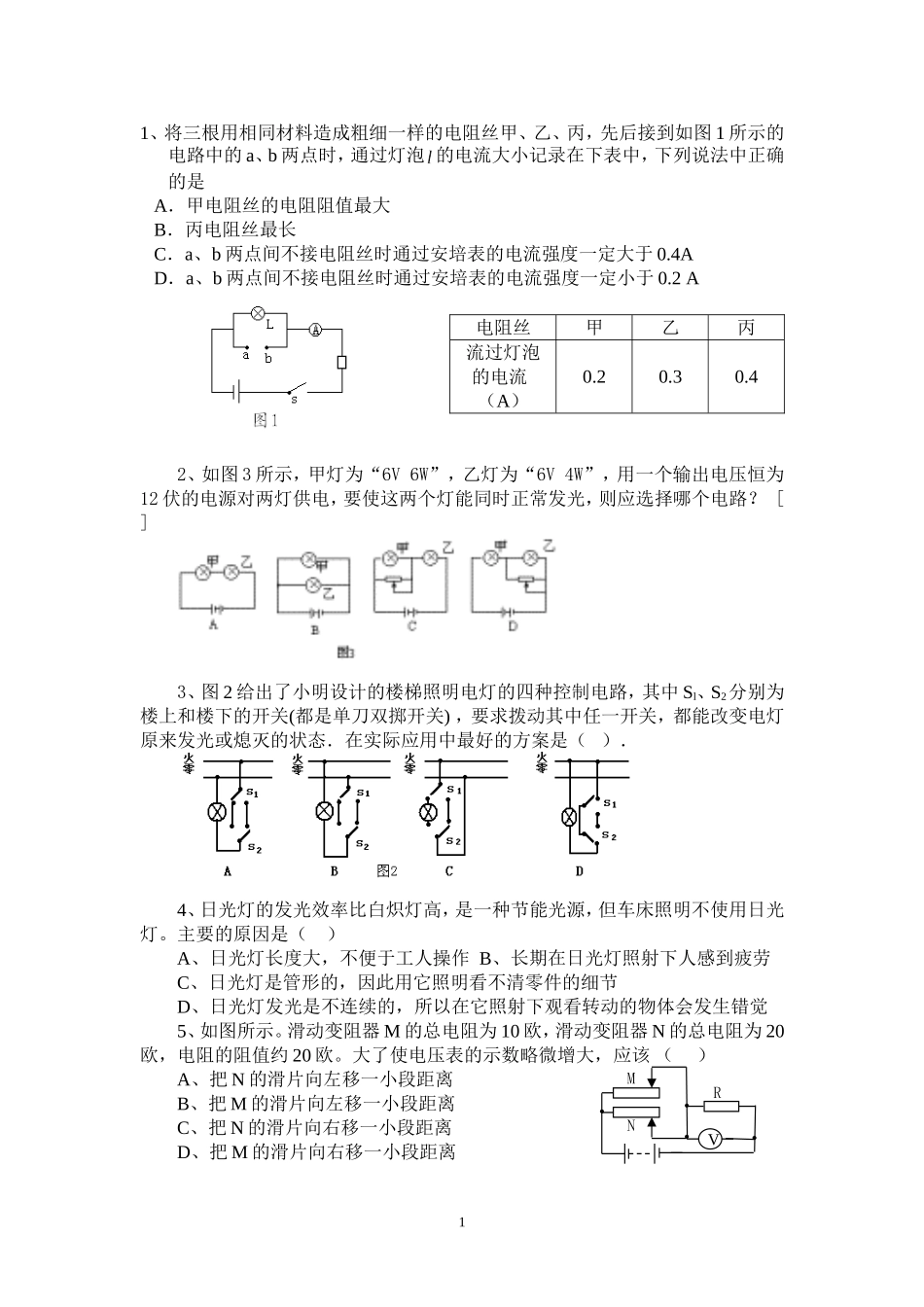

11、将三根用相同材料造成粗细一样的电阻丝甲、乙、丙，先后接到如图1所示的电路中的a、b两点时，通过灯泡的电流大小记录在下表中，下列说法中正确的是A．甲电阻丝的电阻阻值最大B．丙电阻丝最长C．a、b两点间不接电阻丝时通过安培表的电流强度一定大于0.4AD．a、b两点间不接电阻丝时通过安培表的电流强度一定小于0.2A电阻丝甲乙丙流过灯泡的电流（A）0.20.30.42、如图3所示，甲灯为“6V6W”，乙灯为“6V4W”，用一个输出电压恒为12伏的电源对两灯供电，要使这两个灯能同时正常发光，则应选择哪个电路？[]3、图2给出了小明设计的楼梯照明电灯的四种控制电路，其中Sl、S2分别为楼上和楼下的开关(都是单刀双掷开关)，要求拨动其中任一开关，都能改变电灯原来发光或熄灭的状态．在实际应用中最好的方案是（）．4、日光灯的发光效率比白炽灯高，是一种节能光源，但车床照明不使用日光灯。主要的原因是（）A、日光灯长度大，不便于工人操作B、长期在日光灯照射下人感到疲劳C、日光灯是管形的，因此用它照明看不清零件的细节D、日光灯发光是不连续的，所以在它照射下观看转动的物体会发生错觉5、如图所示。滑动变阻器M的总电阻为10欧，滑动变阻器N的总电阻为20欧，电阻的阻值约20欧。大了使电压表的示数略微增大，应该（）A、把N的滑片向左移一小段距离B、把M的滑片向左移一小段距离C、把N的滑片向右移一小段距离D、把M的滑片向右移一小段距离V••••MNR26、五个阻值均为R的电阻连接成如图的四边形ABCD，A、B、C、D中任意两点之间的电阻值不可能的是（）A、RB、R/5C、R/2D、5R/87、一只电熨斗的额定电压是110伏，额定功率是100瓦。现电源电压是220伏。如图灯泡与它串联使用。下列规格的灯泡哪种最合适（）A、220V200WB、220V400WC、220V100WD、11oV200W8、如图，有5个额定电压都相同为110V。额定功率PA=PB=40W，PC=20W，PD=PE=50W。电源电压为220V，则下列四种接法中。灯泡正常发光的是（ACD）9、如图，电源电压不变，开关断开时灯泡正常发光当开关闭合时（）A、灯泡仍然正常发光B、滑片P向右端移动，灯泡可正常发光C、滑片P向左端移动，灯泡可正常发光D、无论怎样移动滑片P的位置，灯泡都不能正常发光10、某电能表标有“600R/kwh”字样，用它来测量某一用电器的电功率。在15分钟的时间内，电能表转动30圈。则该用电器的电功率为（）A、200wB、0.2wC、2/3kwD1/18kw11、图中仅画出了某电路的一部分，已知流过灯泡的电流是2安，流过R1的电流是1安，方向如图中箭头所示。流过变阻器R2的电流是（）A、3安，方向由a到bB、3安，方向由b到aC、1安，方向由b到aD、只有画出整个电路，才能作出正确的判断12、很多电磁表都是由电流表改装而成的。其中伏特表是由一个定值电阻R0和一个电阻可忽略不计的电流表串联改装而成的，其刻度盘的刻度线读数是根据u=R0IA的原理确定的，某同学用两个电流表、，一个已知阻值R1=5的定值电阻，滑动变阻器一个，导线若干,电键一个,干电池几节，测量一个末知电阻R的阻值，他设计了合理的电路，连接好电路并检查无误后，通过实验测出了该电阻R的阻值。在实验过程中记录了三组数据如下表。示数(A)0.400.600.80示数(A)0.500.751.00ABDCA••••••••••••UUUUAAAABBBCCCDDDDEEBº••SPbaR1R23①从实验记录的数据可知被测电阻阻值R=_______。②在方框中画出与测得的电阻阻值相对应的实验电路图③在合上电键K之前，滑动变阻器p应滑至________端。（1分）13、(12分)图8为一种摩托车转向灯的电路原理图．其中“RJ开关”为由继电器控制的开关，可以使电路间歇地通断，D为指示灯．当S拨至l位置时，RD1、RD2前后两个右转向灯发光，向外界发出右转信号，同时D灯闪亮，向驾驶员显示转向灯工作正常，左转时道理与右转一样．若四只转向灯都用“6V、10W”的灯泡，D用“6V、1.5W”的灯泡，电源两端电压为6V．试通过计算说明，为什么把S拨至l、2中的任何位置时D灯都会发光，而左、右转向灯不同时发光．14、如图所示，三个相同的绕组连接在一起正确情况下。测得RAB=RAC=RBC=8欧，RAB=RAC=7.2欧，RBC=4.8欧。问故障发生在哪个绕组？发生故障后，这个绕组的阻值为多大？•••ABC...
