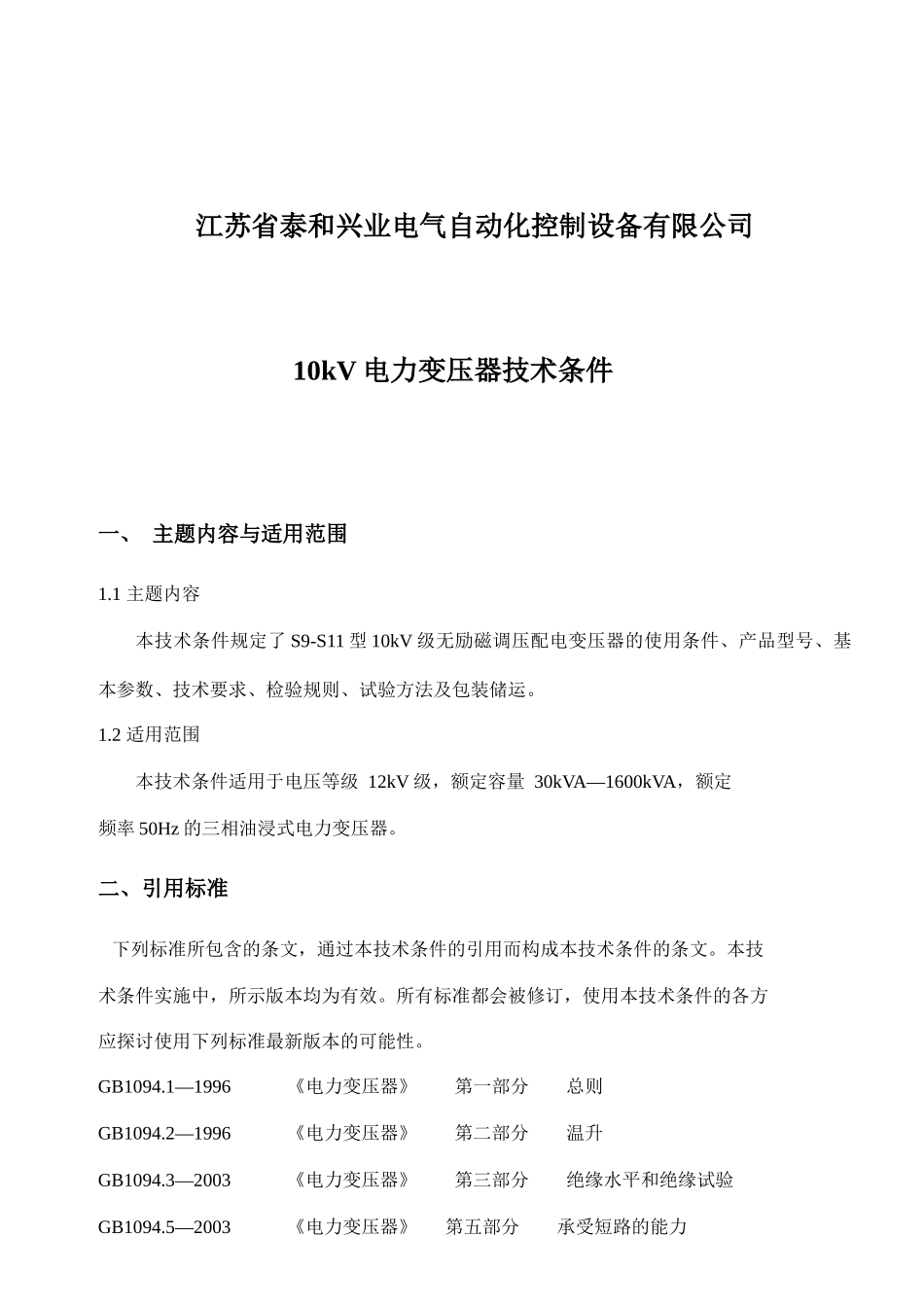

电 力 变 压 器技术条件0TH.530.005江苏省泰和兴业电气自动化控制设备有限公司10kV 电力变压器技术条件一、 主题内容与适用范围1.1 主题内容本技术条件规定了 S9-S11 型 10kV 级无励磁调压配电变压器的使用条件、产品型号、基本参数、技术要求、检验规则、试验方法及包装储运。1.2 适用范围本技术条件适用于电压等级 12kV 级，额定容量 30kVA—1600kVA，额定频率 50Hz 的三相油浸式电力变压器。二、引用标准 下列标准所包含的条文，通过本技术条件的引用而构成本技术条件的条文。本技术条件实施中，所示版本均为有效。所有标准都会被修订，使用本技术条件的各方应探讨使用下列标准最新版本的可能性。GB1094.1—1996 《电力变压器》 第一部分 总则GB1094.2—1996 《电力变压器》 第二部分 温升GB1094.3—2003 《电力变压器》 第三部分 绝缘水平和绝缘试验GB1094.5—2003 《电力变压器》 第五部分 承受短路的能力GB311.1—1997 《高压输变电设备的绝缘配合》GB/T6451—1999 《三相油浸式电力变压器技术参数和要求》GB10237-88 《电力变压器 绝缘水平和绝缘试验外绝缘的空气间隙》GB50150-91 《直流电阻测量标准》GB/T15164-94 《油浸式电力变压器负载导侧》GB7328—1987 《变压器和电抗器噪声等级测定》 三、产品型品及其含义 电力变压器产品型号及含义如下：S ---变压器高压侧电压等级 kV 变压器额定容量 kVA 变压器性能水平代号 变压器调压方式 有载-Z 无载不标注 三相油浸式电力变压器四、使用环境条件： 变压器可以在以下使用条件，在额定容量下持续运行。 a. 海拔不超过 1500~2000M b. 环境温度 最高气温 +40℃ 最热月平均温度 +30℃ 最高年平均温度 +20℃ 最低气温 -25℃（户外） 最大日温差 25℃ c. 相对湿度 在 25℃时，空气相对湿度不超过 95%，月平均不超过 90%。 d. 环境污秽等级： Ⅲ 级 e. 地震烈度不大于 8 度 f. 无易燃爆炸危险及化学腐蚀，剧烈振动的场合 i. 安装地点：户外 五、基本参数： 5.1 电力变压器的额定容量、电压组合、联结组标号及性能参数应符合表 1与的规定。表 1 10kV 级 S9、S11 型无励磁调压配电变压器性能参数5.2性能参数的允许偏差 符合应表 2 的规定。表 2 电力变压器性能参数的允许偏差5.3 额定值 5.1 额定电压 高压侧:12kV;低压侧:0.4kV 5.2 额定频率 50Hz 5.3 额定容量(kVA) 30、50、80、100、12...
