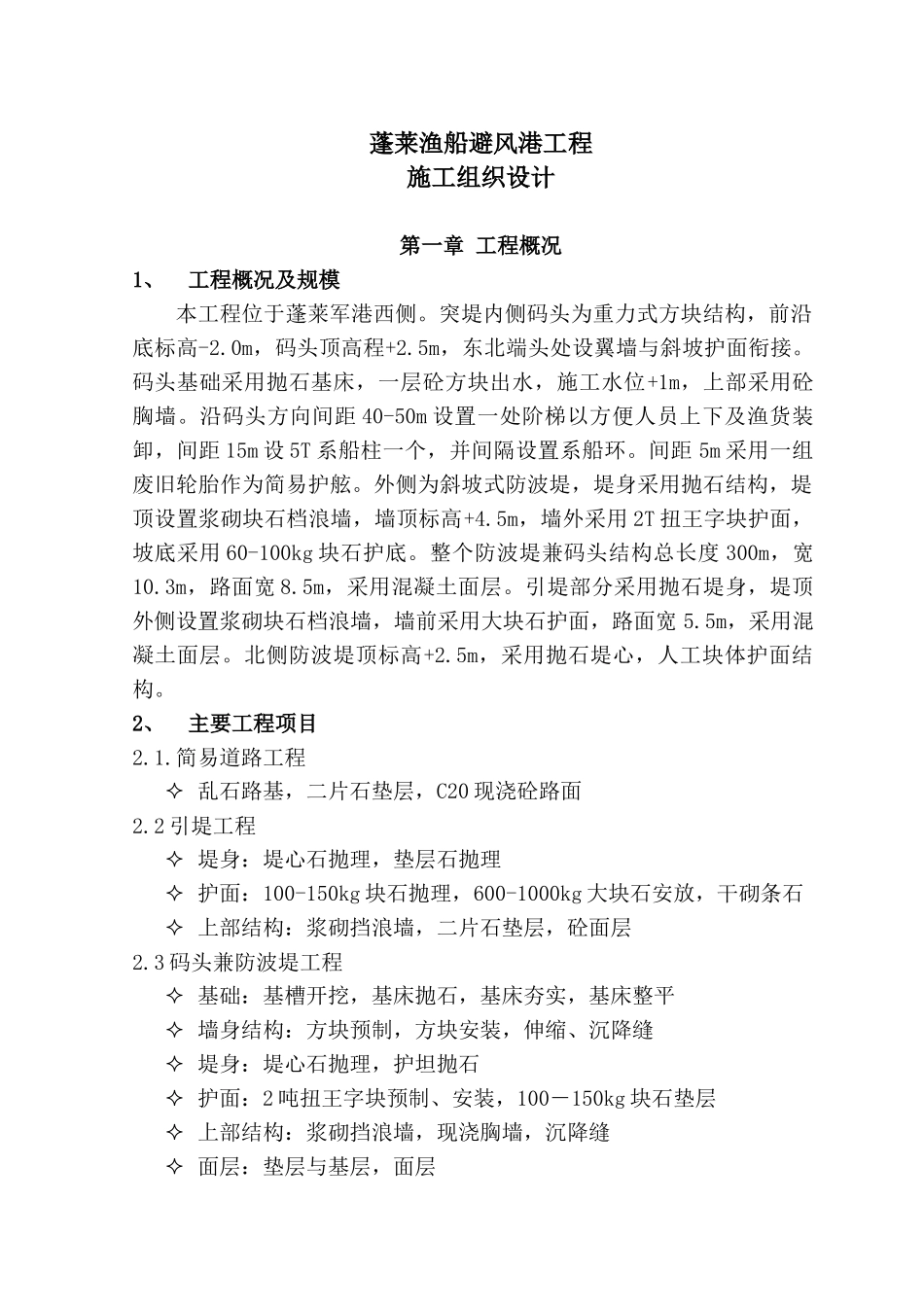

蓬莱渔船避风港工程施工组织设计第一章 工程概况1、工程概况及规模本工程位于蓬莱军港西侧。突堤内侧码头为重力式方块结构，前沿底标高-2.0m，码头顶高程+2.5m，东北端头处设翼墙与斜坡护面衔接。码头基础采用抛石基床，一层砼方块出水，施工水位+1m，上部采用砼胸墙。沿码头方向间距 40-50m 设置一处阶梯以方便人员上下及渔货装卸，间距 15m 设 5T 系船柱一个，并间隔设置系船环。间距 5m 采用一组废旧轮胎作为简易护舷。外侧为斜坡式防波堤，堤身采用抛石结构，堤顶设置浆砌块石档浪墙，墙顶标高+4.5m，墙外采用 2T 扭王字块护面，坡底采用 60-100kg 块石护底。整个防波堤兼码头结构总长度 300m，宽10.3m，路面宽 8.5m，采用混凝土面层。引堤部分采用抛石堤身，堤顶外侧设置浆砌块石档浪墙，墙前采用大块石护面，路面宽 5.5m，采用混凝土面层。北侧防波堤顶标高+2.5m，采用抛石堤心，人工块体护面结构。2、主要工程项目2.1.简易道路工程 乱石路基，二片石垫层，C20 现浇砼路面2.2 引堤工程 堤身：堤心石抛理，垫层石抛理 护面：100-150kg 块石抛理，600-1000kg 大块石安放，干砌条石 上部结构：浆砌挡浪墙，二片石垫层，砼面层2.3 码头兼防波堤工程 基础：基槽开挖，基床抛石，基床夯实，基床整平 墙身结构：方块预制，方块安装，伸缩、沉降缝 堤身：堤心石抛理，护坦抛石 护面：2 吨扭王字块预制、安装，100－150kg 块石垫层 上部结构：浆砌挡浪墙，现浇胸墙，沉降缝 面层：垫层与基层，面层 附属设施：踏步，灯柱，系船柱制作与安装，系船环等2.4 北侧防波堤工程 堤身：堤心石抛理，垫层石抛理，护坦抛石 护面：扭王字块预制，扭王字块安装第二章 质量目标和编制依据1、质量目标针对本项目的工程特点，我公司确定以创优质工程为目标，建设精品工程。本初步施工组织方案以此为基础按招标文件要求进行编制,若中标将在本方案基础上进一步进行充实，完善，取得业主、监理工程师认可后认真进行组织实施。2、编制依据2.1.招标文件《蓬莱渔船避风港工程施工招标文件》。2.2.设计文件烟台水运设计研究院编制的《水工结构设计说明》。2.3.规范及质量检验评定标准 JTJ298-98 防波堤设计与施工规范 JTJ290-98 重力式码头设计与施工规范 JTJ250-98 港口工程地基规范 港口工程地基规范局部修订 JTJ267-98 港口工程混凝土结构设计规范 JTJ225-98 水运工程抗震设计规范...
