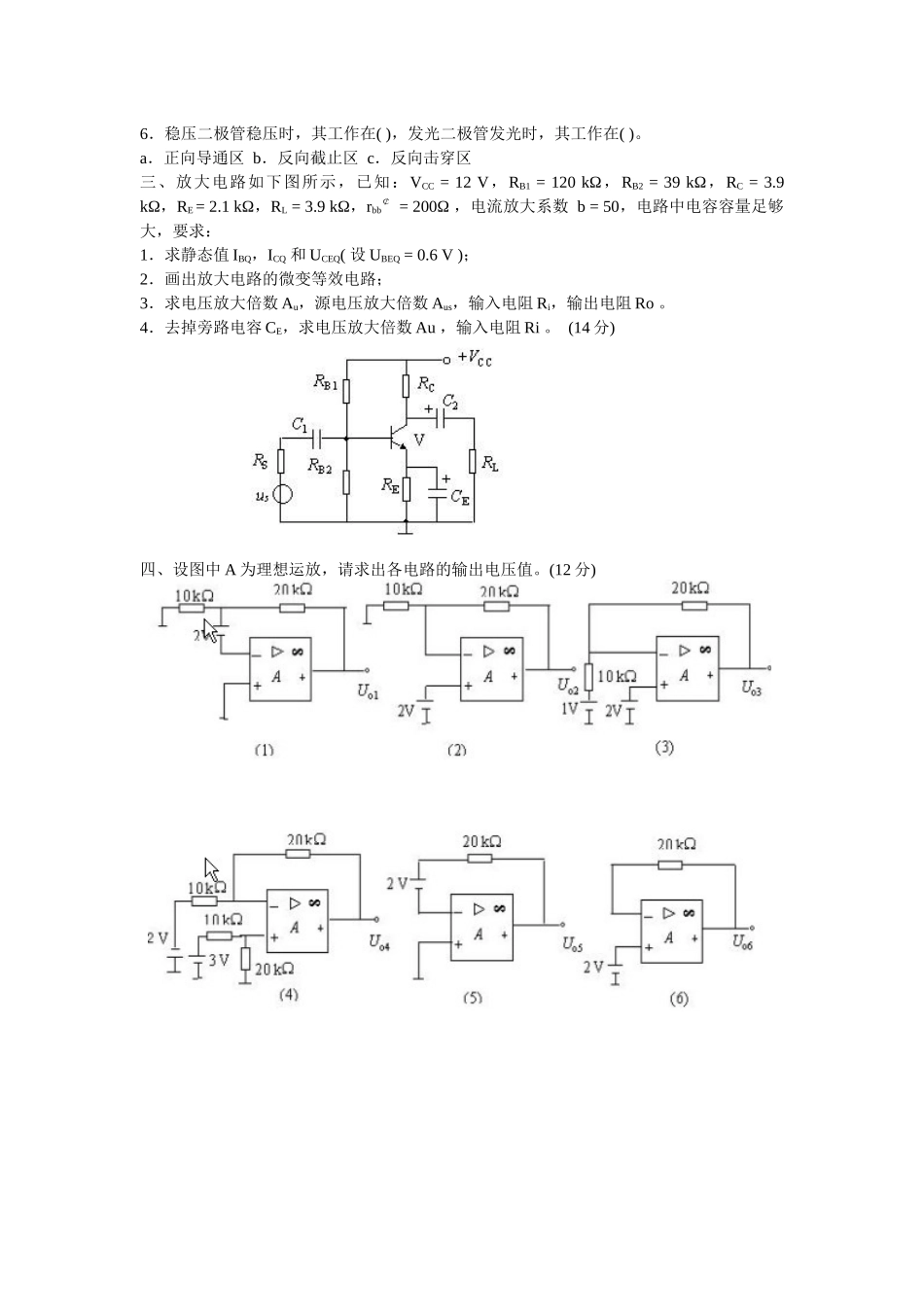

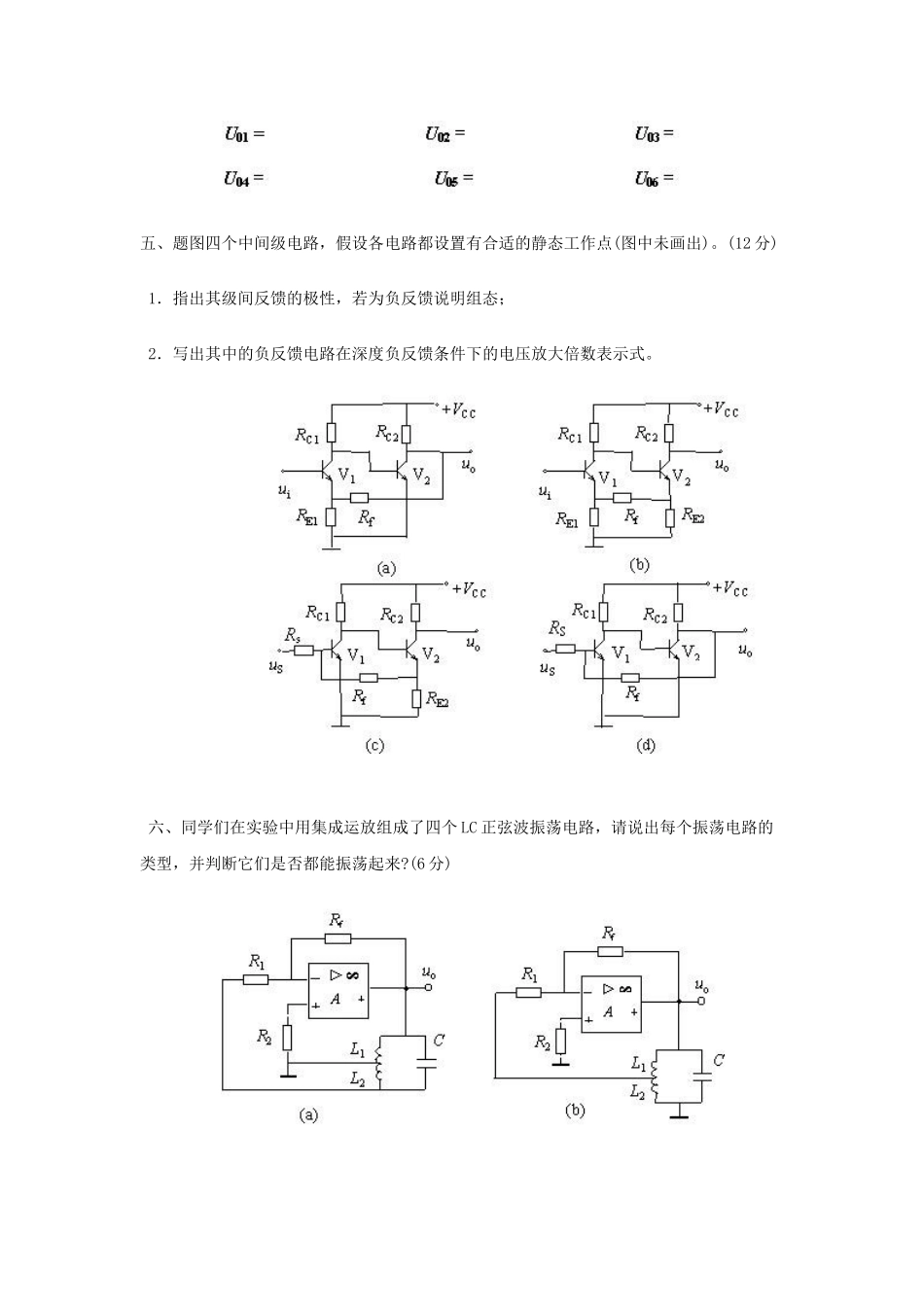

《模拟电子技术与应用》试题(5)一、填空题(20 分)1．处于放大状态的 NPN 型晶体管，UB、UC、UE 三个电位之间的关系是___ 处于饱和状态的 NPN 型晶体管 UB、UC、UE 三个电位之间的关系是_______ ；2．理想运算放大器的开环电压放大倍数为__，输入电阻为___，输出电阻为___；工作在线性区时，运放两个输入端电压___，称做___；流入输入端的电流为___，称做___。3．如果变压器二次(即副边)电压的有效值为 10 V，桥式整流后(不滤波)的输出电压为___V，经过电容滤波后为___ V，二极管所承受的最大反向电压为______ V。4．差分放大电路，若两个输入信号 uI1 = uI2，则输出电压，uO =___；若 u I1 = 100 mV，u I 2 = 80 mV 则差摸电压 uId =___；共摸电压 uIc =____。5．某晶体管的极限参数 PCM = 200 mW，ICM = 100 mA，U(BR)CEO = 30 V，若它的工作电压UCE为 10 V，则工作电流不得超过___mA；若工作电流 IC = 1 mA，则工作电压不得超过____ V。6．某放大电路的电压增益为 80 dB，相当电压放大倍数为______ 倍。7．产生正弦波振荡的幅值平衡条件是________，相位平衡条件是___ 。二、选择题(7 分)1．工作在电压比较器中的运放和工作在运算电路中的运放的主要区别是，前者的运放通常工作在( )。a．开环或正反馈状态 b．深度负反馈状态 c．放大状态 d．线性工作状态2．某电路有用信号频率为 2 kHz， 可选用( )。a．低通滤波器 b．高通滤波器 c．带通滤波器 d．带阻滤波器3．某传感器产生的是电压信号(几乎不能提供电流)，经过放大后希望输出电压与信号成正比，电路形式应选( )。a．电流串联负反馈 b．电流并联负反馈 c．电压串联负反馈 d．电压并联负反馈4．与甲类功率放大方式相比，OCL 互补对称功放的主要优点是( )。a．不用输出变压器 b．不用输出端大电容 c．效率高 d．无交越失真5．集成运放的输入级采用差分电路是因为可以( )。a．增大放大倍数 b．减小温漂 c．提高输入电阻6．稳压二极管稳压时，其工作在( )，发光二极管发光时，其工作在( )。a．正向导通区 b．反向截止区 c．反向击穿区三、放大电路如下图所示，已知：VCC = 12 V，RB1 = 120 kΩ，RB2 = 39 kΩ，RC = 3.9 kΩ，RE = 2.1 kΩ，RL = 3.9 kΩ，rbb￠ = 200Ω ，电流放大系数 b = 50，电路中电容容量足够大，要求：1．求静态值 IBQ，ICQ 和 UCEQ( 设 UBEQ = 0.6 V...
