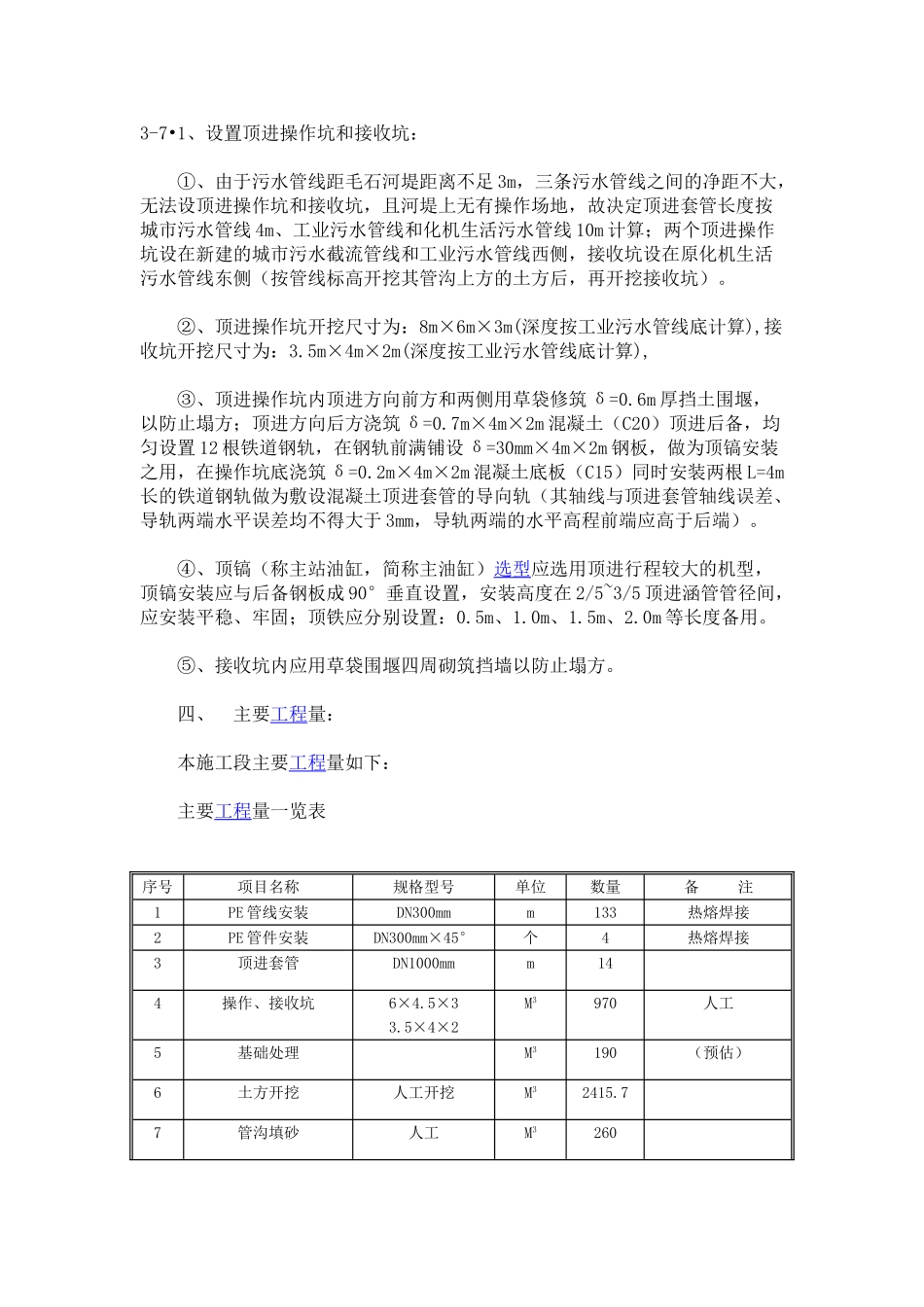

3-7•1、设置顶进操作坑和接收坑： ①、由于污水管线距毛石河堤距离不足 3m，三条污水管线之间的净距不大，无法设顶进操作坑和接收坑，且河堤上无有操作场地，故决定顶进套管长度按城市污水管线 4m、工业污水管线和化机生活污水管线 10m 计算；两个顶进操作坑设在新建的城市污水截流管线和工业污水管线西侧，接收坑设在原化机生活污水管线东侧（按管线标高开挖其管沟上方的土方后，再开挖接收坑）。 ②、顶进操作坑开挖尺寸为：8m×6m×3m(深度按工业污水管线底计算),接收坑开挖尺寸为：3.5m×4m×2m(深度按工业污水管线底计算), ③、顶进操作坑内顶进方向前方和两侧用草袋修筑 δ=0.6m 厚挡土围堰，以防止塌方；顶进方向后方浇筑 δ=0.7m×4m×2m 混凝土（C20）顶进后备，均匀设置 12 根铁道钢轨，在钢轨前满铺设 δ=30mm×4m×2m 钢板，做为顶镐安装之用，在操作坑底浇筑 δ=0.2m×4m×2m 混凝土底板（C15）同时安装两根 L=4m长的铁道钢轨做为敷设混凝土顶进套管的导向轨（其轴线与顶进套管轴线误差、导轨两端水平误差均不得大于 3mm，导轨两端的水平高程前端应高于后端）。 ④、顶镐（称主站油缸，简称主油缸）选型应选用顶进行程较大的机型，顶镐安装应与后备钢板成 90°垂直设置，安装高度在 2/5~3/5 顶进涵管管径间，应安装平稳、牢固；顶铁应分别设置：0.5m、1.0m、1.5m、2.0m 等长度备用。 ⑤、接收坑内应用草袋围堰四周砌筑挡墙以防止塌方。 四、 主要工程量： 本施工段主要工程量如下： 主要工程量一览表 序号项目名称规格型号单位数量备 注1PE 管线安装DN300mmm133 热熔焊接2PE 管件安装DN300mm×45°个4热熔焊接3顶进套管DN1000mmm144操作、接收坑6×4.5×33.5×4×2M3970人工5基础处理M3190（预估）6土方开挖人工开挖M32415.77管沟填砂人工M32608管沟填土人工M32155.59石笼砌筑人工M33610施工道路人机配合M271411草袋围堰人工M346512导流明渠机械M322513相关配套其它施工程序和材料场内运输等 五、施工工期： 4.1、施工合同计划开工日期：2004 年 9 月 5 日（排水工程完成后进场）； 4.2、施工合同计划竣工日期：2004 年 9 月 25 日； 4.3、施工合同日历工期：20 天。（以实际进入施工现场正式施工为准，包括套管顶进时间） 六、 材料供应方式： 管材、管件为甲供，其它材料施工单位自购（价格和材质必须征得建设单位同意）。 七、资金来源： 国债和自筹资金。 八、工程质量...
