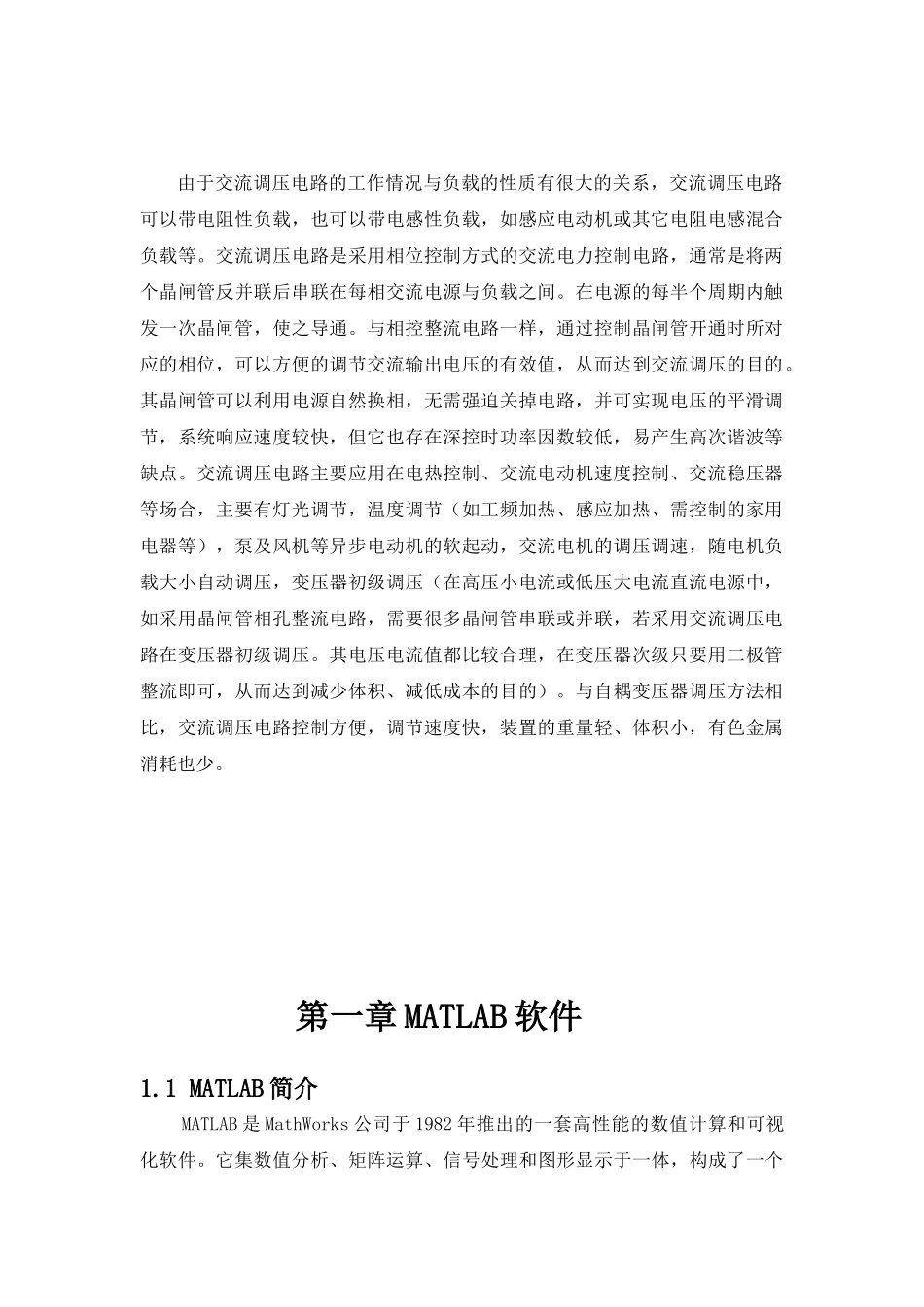

摘要本设计通过 MATLAB/ SIMULINK 仿真交流调压电路在阻性负载和阻感性负载情况下的输出负载电压波形、负载电流波形及晶闸管电流，分析了其产生的原因。交流调压电路采用相控式控制方式，将两个晶闸管反并联后串联在每相交流电源与负载之间。在电源的每半个周期内触发一次晶闸管，使之导通。与相控整流电路一样，通过控制晶闸管开通时所对应的相位，可以方便的调节交流输出电压的有效值，从而达到交流调压的目的。采用 KC05 移相触发器进行触发电路的设计，并设计了过压、过流保护电路。关键词: 相控式；交流调压；晶闸管触发。绪论由于交流调压电路的工作情况与负载的性质有很大的关系，交流调压电路可以带电阻性负载，也可以带电感性负载，如感应电动机或其它电阻电感混合负载等。交流调压电路是采用相位控制方式的交流电力控制电路，通常是将两个晶闸管反并联后串联在每相交流电源与负载之间。在电源的每半个周期内触发一次晶闸管，使之导通。与相控整流电路一样，通过控制晶闸管开通时所对应的相位，可以方便的调节交流输出电压的有效值，从而达到交流调压的目的。其晶闸管可以利用电源自然换相，无需强迫关掉电路，并可实现电压的平滑调节，系统响应速度较快，但它也存在深控时功率因数较低，易产生高次谐波等缺点。交流调压电路主要应用在电热控制、交流电动机速度控制、交流稳压器等场合，主要有灯光调节，温度调节（如工频加热、感应加热、需控制的家用电器等），泵及风机等异步电动机的软起动，交流电机的调压调速，随电机负载大小自动调压，变压器初级调压（在高压小电流或低压大电流直流电源中，如采用晶闸管相孔整流电路，需要很多晶闸管串联或并联，若采用交流调压电路在变压器初级调压。其电压电流值都比较合理，在变压器次级只要用二极管整流即可，从而达到减少体积、减低成本的目的）。与自耦变压器调压方法相比，交流调压电路控制方便，调节速度快，装置的重量轻、体积小，有色金属消耗也少。第一章 MATLAB 软件1.1 MATLAB 简介MATLAB 是 MathWorks 公司于 1982 年推出的一套高性能的数值计算和可视化软件。它集数值分析、矩阵运算、信号处理和图形显示于一体，构成了一个方便、界面良好的用户环境。它还包括了 Toolbox(工具箱)的各类问题的求解工具，可用来求解特定学科的问题。其特点是：（1）简单易用：MATLAB 是一个高级的矩阵/阵列语言，它包含控制语句、函数、数据结构、输入和输出和面向对象编程特点。用...
