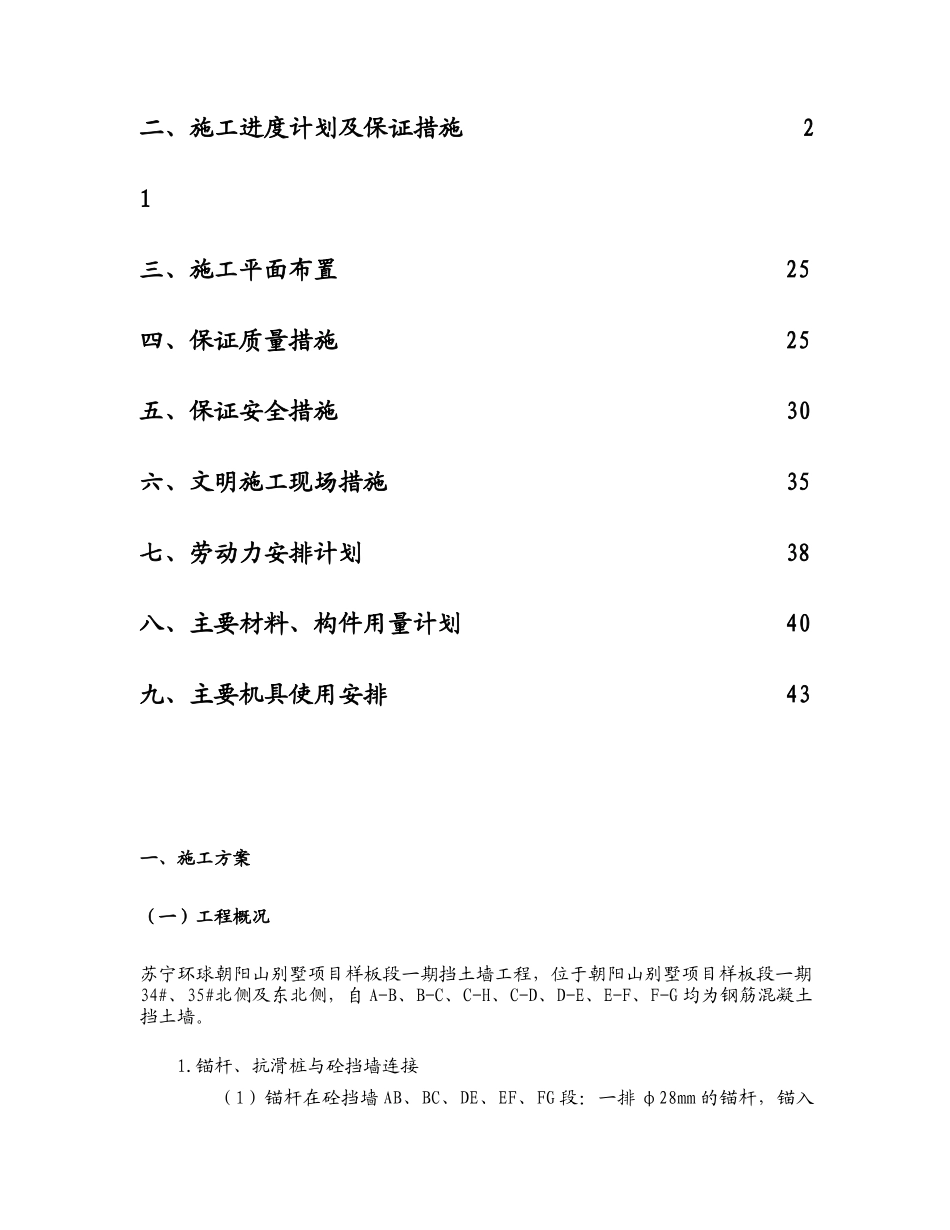

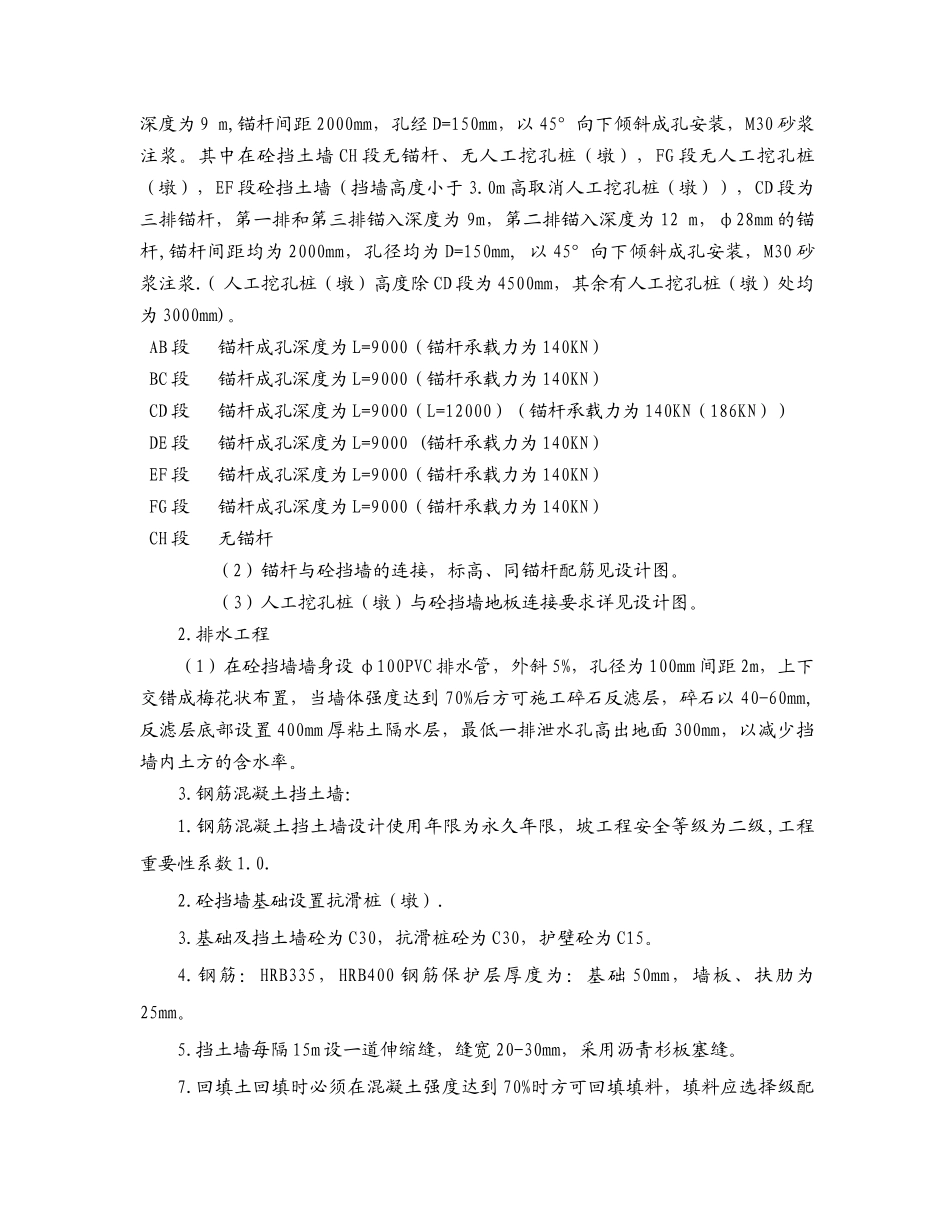

苏宁环球朝阳山别墅项目样板段一期工程施工组织设计编制人：审核人：编制单位：淮安市镇淮建筑工程有限公司南京分公司编制日期：二零一二年十一月二九日目 录一、施工方案 3二、施工进度计划及保证措施 21三、施工平面布置 25四、保证质量措施 25五、保证安全措施 30六、文明施工现场措施 35七、劳动力安排计划 38八、主要材料、构件用量计划 40九、主要机具使用安排 43一、施工方案（一）工程概况苏宁环球朝阳山别墅项目样板段一期挡土墙工程，位于朝阳山别墅项目样板段一期34#、35#北侧及东北侧，自 A-B、B-C、C-H、C-D、D-E、E-F、F-G 均为钢筋混凝土挡土墙。 1.锚杆、抗滑桩与砼挡墙连接 （1）锚杆在砼挡墙 AB、BC、DE、EF、FG 段：一排 φ28mm 的锚杆，锚入深度为 9 m,锚杆间距 2000mm，孔经 D=150mm，以 45°向下倾斜成孔安装，M30 砂浆注浆。其中在砼挡土墙 CH 段无锚杆、无人工挖孔桩（墩），FG 段无人工挖孔桩（墩），EF 段砼挡土墙（挡墙高度小于 3.0m 高取消人工挖孔桩（墩）），CD 段为三排锚杆，第一排和第三排锚入深度为 9m，第二排锚入深度为 12 m，φ28mm 的锚杆,锚杆间距均为 2000mm，孔径均为 D=150mm, 以 45°向下倾斜成孔安装，M30 砂浆注浆.( 人工挖孔桩（墩）高度除 CD 段为 4500mm，其余有人工挖孔桩（墩）处均为 3000mm)。AB 段 锚杆成孔深度为 L=9000（锚杆承载力为 140KN）BC 段 锚杆成孔深度为 L=9000（锚杆承载力为 140KN）CD 段 锚杆成孔深度为 L=9000（L=12000）（锚杆承载力为 140KN（186KN））DE 段 锚杆成孔深度为 L=9000 (锚杆承载力为 140KN）EF 段 锚杆成孔深度为 L=9000（锚杆承载力为 140KN）FG 段 锚杆成孔深度为 L=9000（锚杆承载力为 140KN）CH 段 无锚杆（2）锚杆与砼挡墙的连接，标高、同锚杆配筋见设计图。（3）人工挖孔桩（墩）与砼挡墙地板连接要求详见设计图。2.排水工程（1）在砼挡墙墙身设 φ100PVC 排水管，外斜 5%，孔径为 100mm 间距 2m，上下交错成梅花状布置，当墙体强度达到 70%后方可施工碎石反滤层，碎石以 40-60mm,反滤层底部设置 400mm 厚粘土隔水层，最低一排泄水孔高出地面 300mm，以减少挡墙内土方的含水率。3.钢筋混凝土挡土墙：1.钢筋混凝土挡土墙设计使用年限为永久年限，坡工程安全等级为二级,工程重要性系数 1.0.2.砼挡墙基础设置抗滑桩（墩）.3.基础及挡土墙砼为 C30，抗滑桩砼为 C3...
