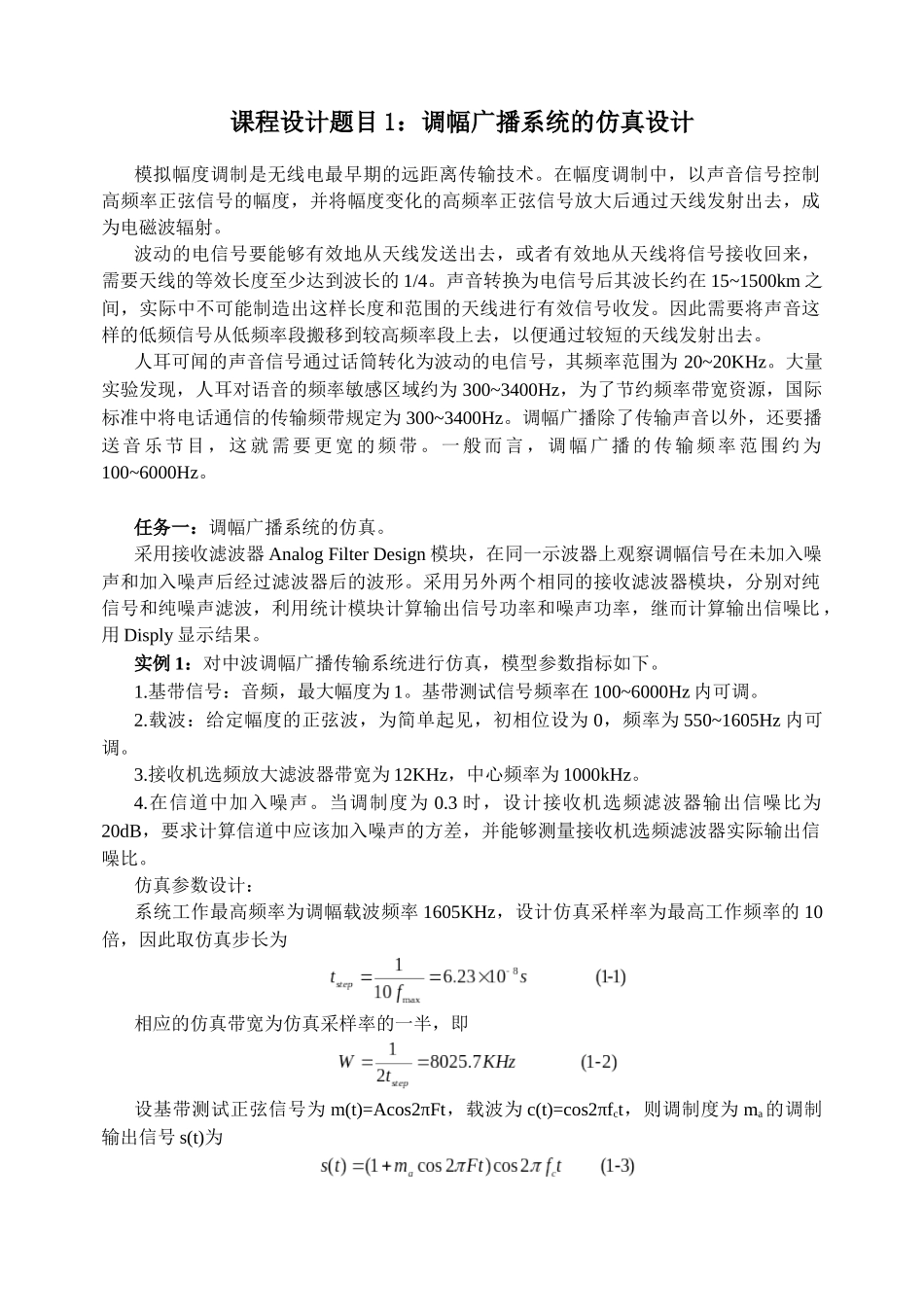

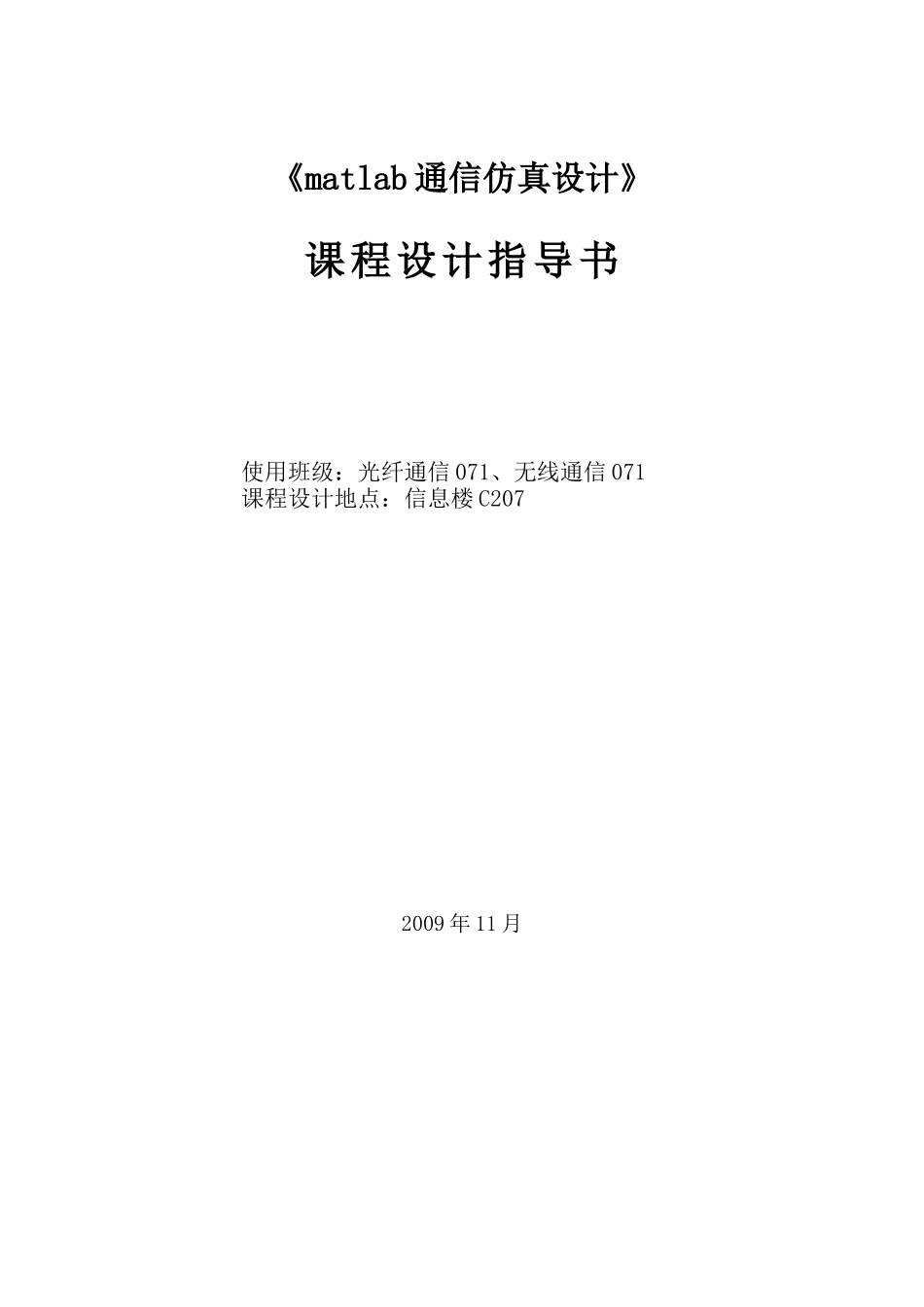

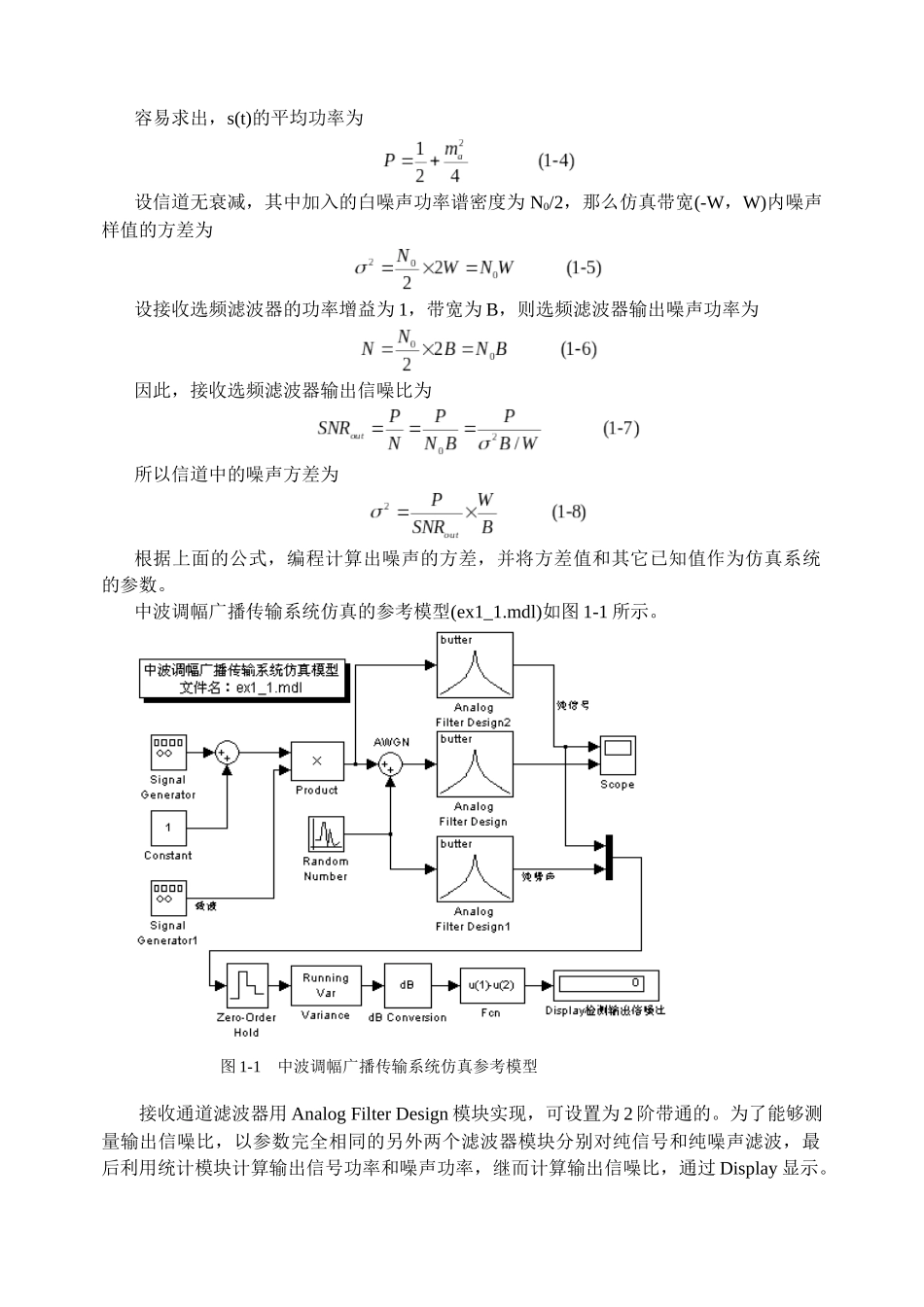

《matlab 通信仿真设计》课程设计指导书 使用班级：光纤通信 071、无线通信 071课程设计地点：信息楼 C207 2009 年 11 月课程设计题目 1：调幅广播系统的仿真设计模拟幅度调制是无线电最早期的远距离传输技术。在幅度调制中，以声音信号控制高频率正弦信号的幅度，并将幅度变化的高频率正弦信号放大后通过天线发射出去，成为电磁波辐射。波动的电信号要能够有效地从天线发送出去，或者有效地从天线将信号接收回来，需要天线的等效长度至少达到波长的 1/4。声音转换为电信号后其波长约在 15~1500km 之间，实际中不可能制造出这样长度和范围的天线进行有效信号收发。因此需要将声音这样的低频信号从低频率段搬移到较高频率段上去，以便通过较短的天线发射出去。人耳可闻的声音信号通过话筒转化为波动的电信号，其频率范围为 20~20KHz。大量实验发现，人耳对语音的频率敏感区域约为 300~3400Hz，为了节约频率带宽资源，国际标准中将电话通信的传输频带规定为 300~3400Hz。调幅广播除了传输声音以外，还要播送音乐节目，这就需要更宽的频带。一般而言，调幅广播的传输频率范围约为100~6000Hz。任务一：调幅广播系统的仿真。采用接收滤波器 Analog Filter Design 模块，在同一示波器上观察调幅信号在未加入噪声和加入噪声后经过滤波器后的波形。采用另外两个相同的接收滤波器模块，分别对纯信号和纯噪声滤波，利用统计模块计算输出信号功率和噪声功率，继而计算输出信噪比，用 Disply 显示结果。实例 1：对中波调幅广播传输系统进行仿真，模型参数指标如下。1.基带信号：音频，最大幅度为 1。基带测试信号频率在 100~6000Hz 内可调。2.载波：给定幅度的正弦波，为简单起见，初相位设为 0，频率为 550~1605Hz 内可调。3.接收机选频放大滤波器带宽为 12KHz，中心频率为 1000kHz。4.在信道中加入噪声。当调制度为 0.3 时，设计接收机选频滤波器输出信噪比为20dB，要求计算信道中应该加入噪声的方差，并能够测量接收机选频滤波器实际输出信噪比。仿真参数设计：系统工作最高频率为调幅载波频率 1605KHz，设计仿真采样率为最高工作频率的 10倍，因此取仿真步长为相应的仿真带宽为仿真采样率的一半，即设基带测试正弦信号为 m(t)=Acos2πFt，载波为 c(t)=cos2πfct，则调制度为 ma的调制输出信号 s(t)为容易求出，s(t)的平均功率为设信道无衰减，其中加入的白噪声功率谱密度为 N0/2，那么仿真带宽(-W，W)内噪声样值的...
