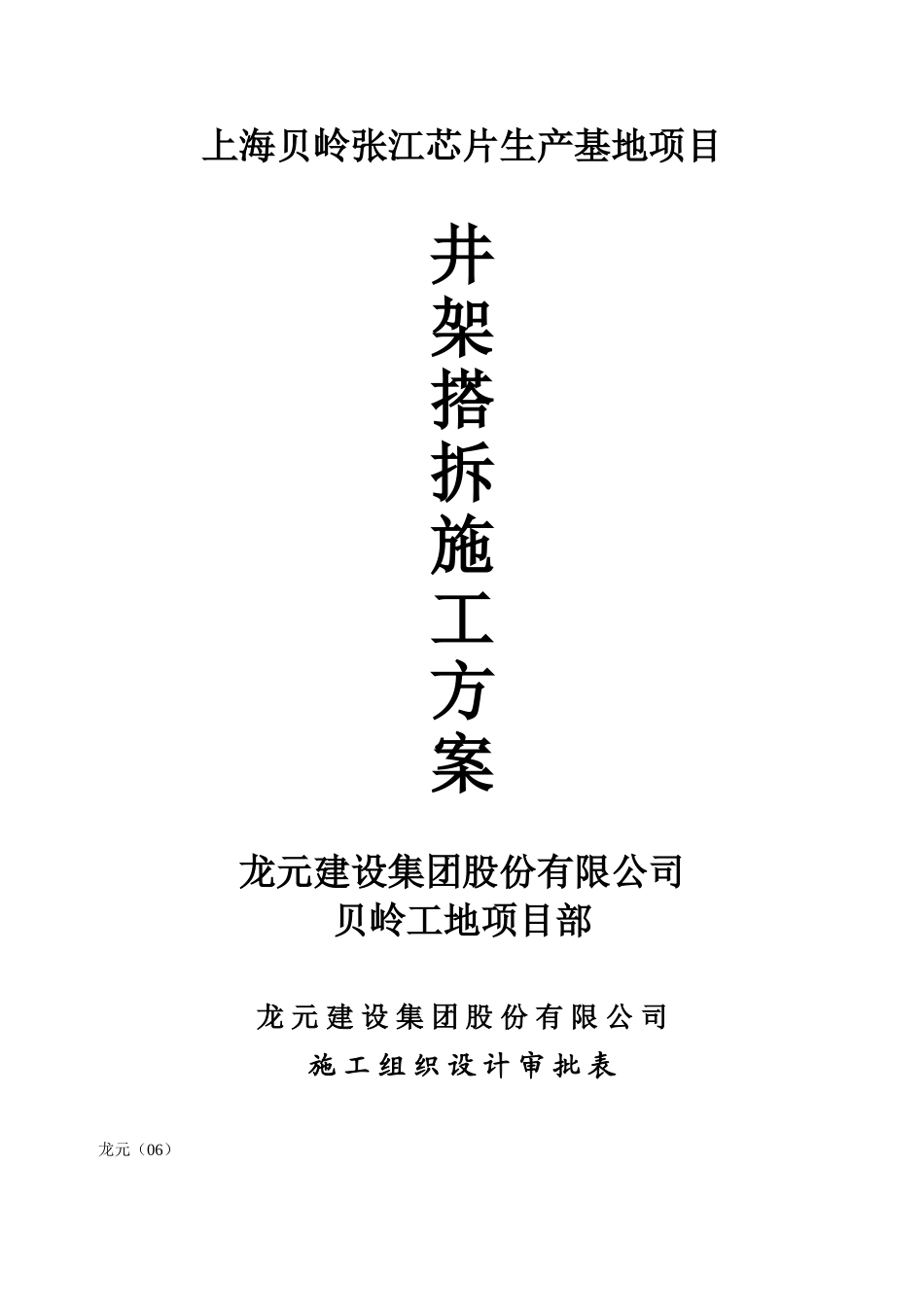

上海贝岭张江芯片生产基地项目井架搭拆施工方案龙元建设集团股份有限公司贝岭工地项目部龙 元 建 设 集 团 股 份 有 限 公 司施 工 组 织 设 计 审 批 表龙元（06）施工单位：龙元建设集团 工程名称：上海贝岭芯片生产基地项目号房：A、C、D、B、P 结构：框架 面积：总工程师或技术部门审批意见：审批部门盖章： 年 月 日本表经上海市建设委员会建筑业管理办公室审定龙 元 建 设 集 团 股 份 有 限 公 司施 工 组 织 设 计 审 核 单工程名称：上海贝岭芯片生产基地项目审核范围：井架搭设方案龙元（06） QR4.2-1审 核 单 位审 核 意 见审 核 签 审技 术 科日期：质 量 科日期：安 全 科日期：材 料 科日期：设 备 科日期：井架搭拆施工方案一、工程概况本工程位于张江高科技园区内郭守敬路与哈雷路交叉口，为综合性厂区工程，包含多个单体工程。拟设置井架的建筑物有：A 号厂房：占地 6639m2，建筑面积 1876m2，总高度 24.10m；C 号动力厂房：占地 2635m2，建筑面积 6110m2，总高度 17.90m；D 号行政办公楼：占地 3018m2，建筑面积 6857m2，总高度 16.85m；B 号化学品库：占地 1099m2，建筑面积 1499m2，总高度 11.1m；P 号泵房和水池：占地 521m2，建筑面积 591m2，总高度 13.35m。目前，各单体工程的砼结构即将施工完毕，转而进入砌体工程和装饰工程阶段。在此阶段，各建筑物原先配置的塔吊将拆除。在各建筑物的塔吊拆除前后，将设置 1 台或多台内栏式井架，以提供垂直运输。井架设置的位置拟为：A 号厂房的东西两侧中部各一台，塔设高度约 27m；C 号楼的东侧中部一台，搭设高度约 21m，D 号楼的南侧中部一台，搭设高度约 20m；B 号楼和 P 号楼之间设置一台共用，搭设高度约 16m。二、井架的类型及主要技术参数选 用 普 通 型 钢 井 架 （ Ⅱ 型 ） 。 构 造 ： 立 柱 L63×3 ， 平 撑L50×5 ， 斜 撑 L50×5 ， 连 接 板 厚 6mm ， 螺 栓 M14 ， 节 间 尺 寸1500mm，底节尺寸 1800mm，导轨 L50×5，单根杆件螺栓连接；井孔 尺 寸 ： 1.6m×1.6m ； 吊 盘 尺 寸 ： 1.5m×1.5m ； 起 重 量 ： 800—1000kg；附着方式：附墙架固设；搭设：分节段用附设拔杆或塔吊安装。三、井架架体材质要求根据现行 JGJ59-99 新标准要求的规范进行选材和安装，井架选用∠63×3 为主柱、斜、平...
