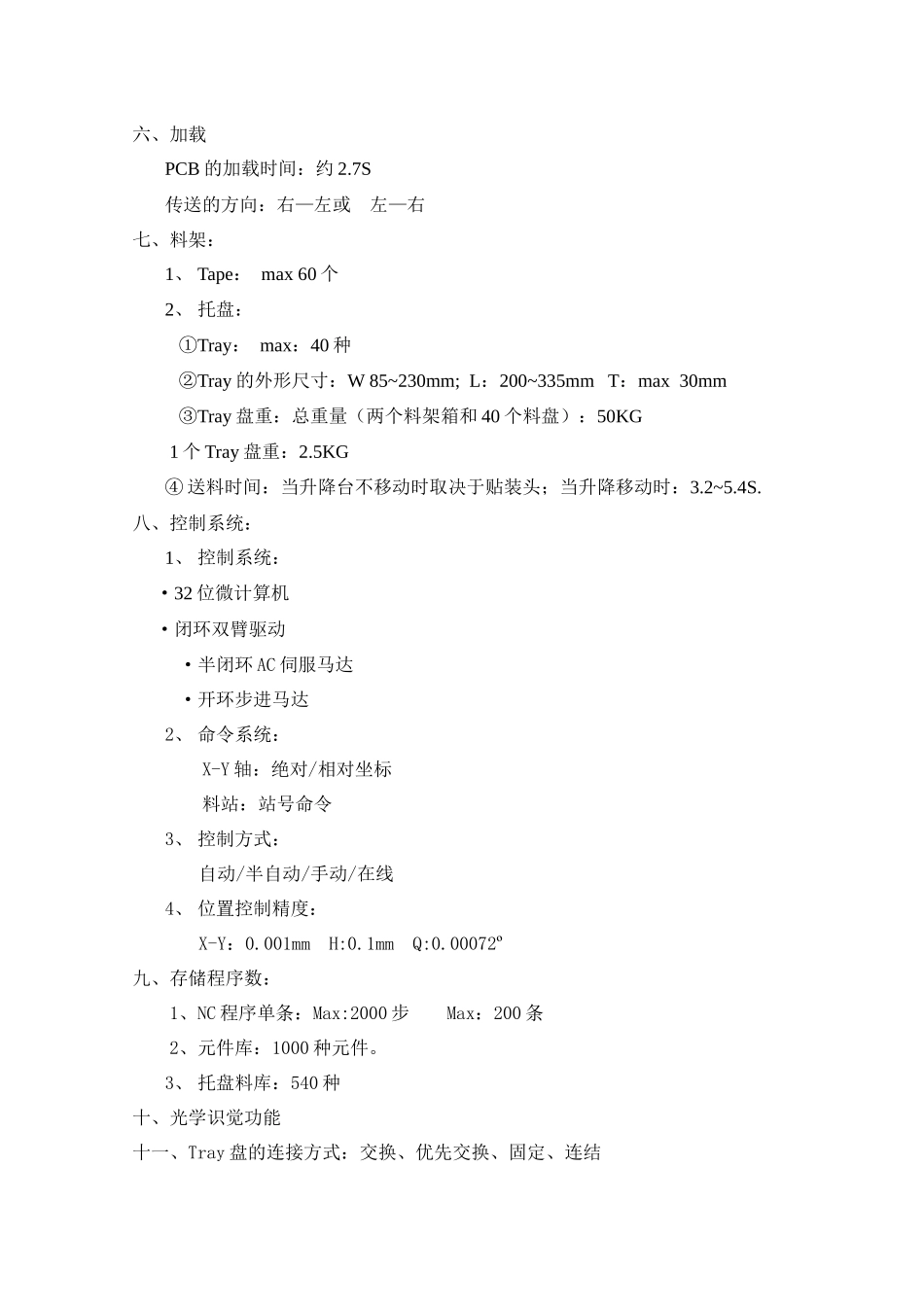

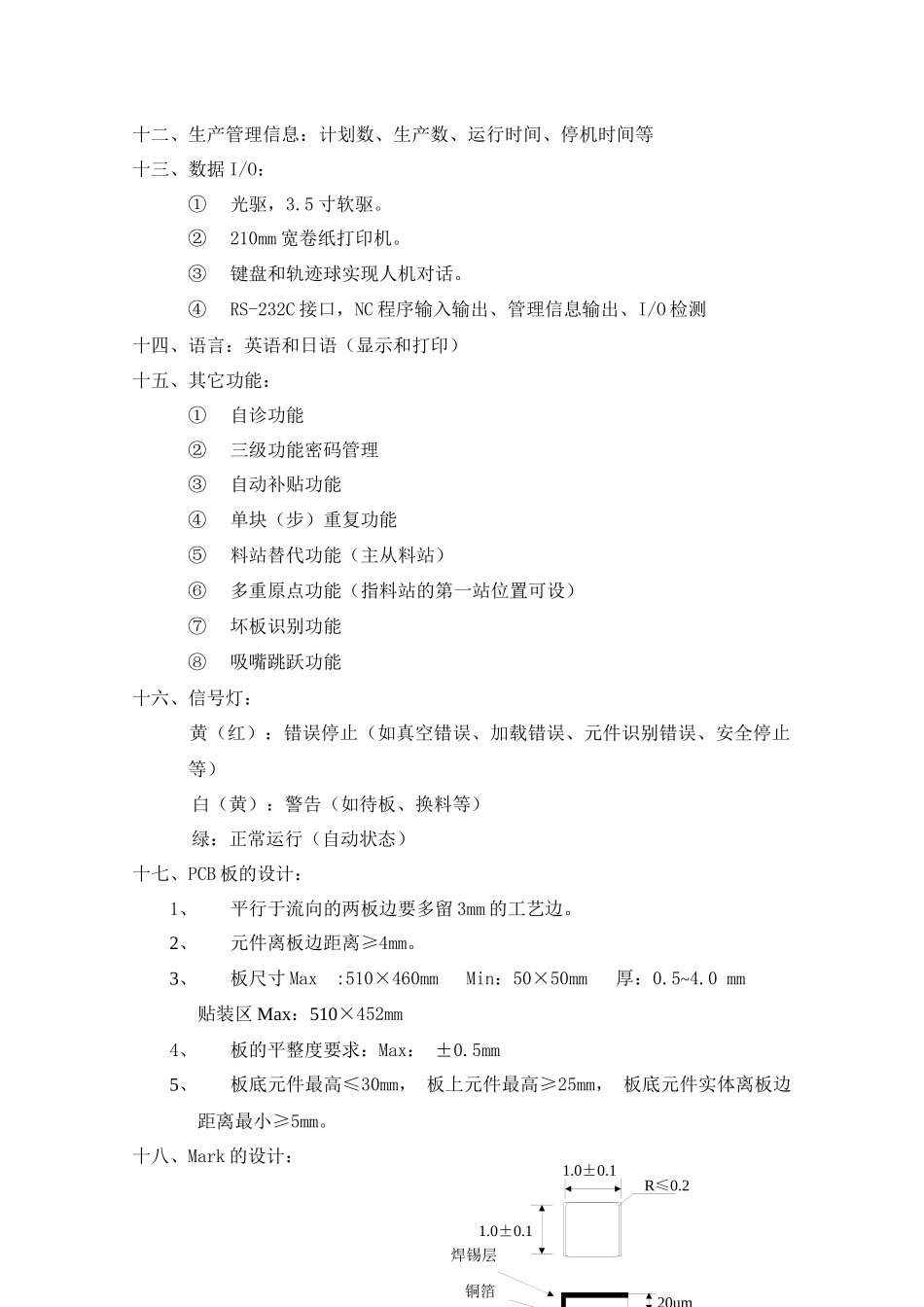

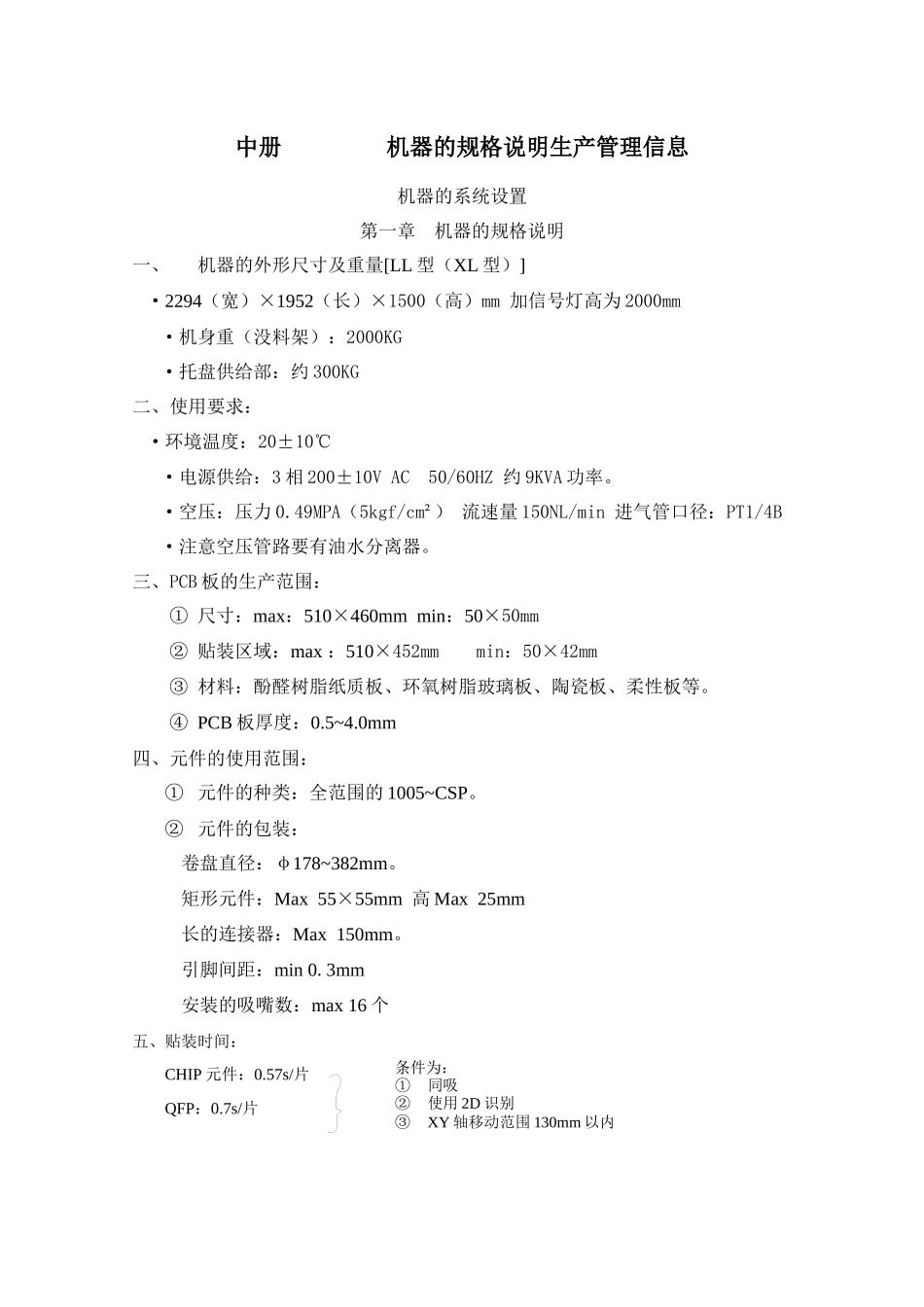

中册 机器的规格说明生产管理信息机器的系统设置第一章 机器的规格说明一、机器的外形尺寸及重量[LL 型（XL 型）] ·2294（宽）×1952（长）×1500（高）mm 加信号灯高为 2000mm ·机身重（没料架）：2000KG ·托盘供给部：约 300KG二、使用要求： ·环境温度：20±10℃ ·电源供给：3 相 200±10V AC 50/60HZ 约 9KVA 功率。 ·空压：压力 0.49MPA（5kgf/cm²） 流速量 150NL/min 进气管口径：PT1/4B ·注意空压管路要有油水分离器。三、PCB 板的生产范围：① 尺寸：max：510×460mm min：50×50mm② 贴装区域：max ：510×452mm min：50×42mm③ 材料：酚醛树脂纸质板、环氧树脂玻璃板、陶瓷板、柔性板等。④ PCB 板厚度：0.5~4.0mm四、元件的使用范围：① 元件的种类：全范围的 1005~CSP。② 元件的包装：卷盘直径：φ178~382mm。矩形元件：Max 55×55mm 高 Max 25mm长的连接器：Max 150mm。引脚间距：min 0.3mm安装的吸嘴数：max 16 个五、贴装时间：CHIP 元件：0.57s/片QFP：0.7s/片条件为：①同吸②使用 2D 识别③XY 轴移动范围 130mm 以内六、加载PCB 的加载时间：约 2.7S传送的方向：右—左或 左—右七、料架：1、 Tape： max 60 个2、 托盘： ①Tray： max：40 种 ②Tray 的外形尺寸：W 85~230mm; L：200~335mm T：max 30mm ③Tray 盘重：总重量（两个料架箱和 40 个料盘）：50KG 1 个 Tray 盘重：2.5KG ④ 送料时间：当升降台不移动时取决于贴装头；当升降移动时：3.2~5.4S.八、控制系统：1、 控制系统： ·32 位微计算机 ·闭环双臂驱动 ·半闭环 AC 伺服马达 ·开环步进马达2、 命令系统： X-Y 轴：绝对/相对坐标 料站：站号命令3、 控制方式： 自动/半自动/手动/在线4、 位置控制精度： X-Y：0.001mm H:0.1mm Q:0.00072º九、存储程序数：1、NC 程序单条：Max:2000 步 Max：200 条 2、元件库：1000 种元件。3、 托盘料库：540 种十、光学识觉功能十一、Tray 盘的连接方式：交换、优先交换、固定、连结PCB 板1.0±0.1R≤0.21.0±0.1焊锡层铜箔20um十二、生产管理信息：计划数、生产数、运行时间、停机时间等十三、数据 I/O：①光驱，3.5 寸软驱。②210mm 宽卷纸打印机。③键盘和轨迹球实现人机对话。④RS-232C 接口，NC 程序输入输出、管理信息输出、I/O 检测十四、语言：英语和日语（显示和打印）十五、其它功能：...
