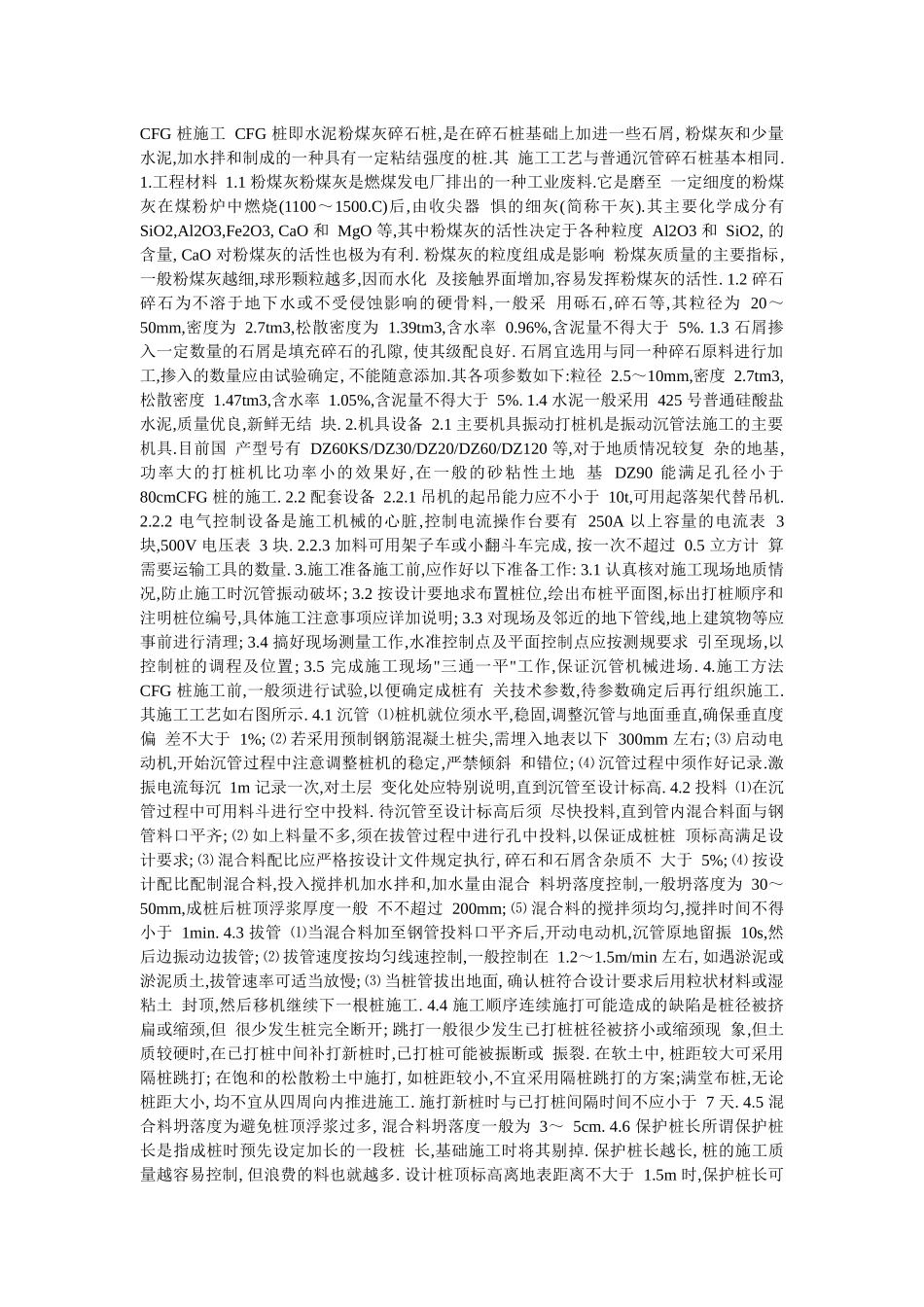

CFG 桩施工 CFG 桩即水泥粉煤灰碎石桩,是在碎石桩基础上加进一些石屑, 粉煤灰和少量水泥,加水拌和制成的一种具有一定粘结强度的桩.其 施工工艺与普通沉管碎石桩基本相同. 1.工程材料 1.1 粉煤灰粉煤灰是燃煤发电厂排出的一种工业废料.它是磨至 一定细度的粉煤灰在煤粉炉中燃烧(1100～1500.C)后,由收尖器 惧的细灰(简称干灰).其主要化学成分有 SiO2,Al2O3,Fe2O3, CaO 和 MgO 等,其中粉煤灰的活性决定于各种粒度 Al2O3 和 SiO2, 的含量, CaO 对粉煤灰的活性也极为有利. 粉煤灰的粒度组成是影响 粉煤灰质量的主要指标,一般粉煤灰越细,球形颗粒越多,因而水化 及接触界面增加,容易发挥粉煤灰的活性. 1.2 碎石碎石为不溶于地下水或不受侵蚀影响的硬骨料,一般采 用砾石,碎石等,其粒径为 20～50mm,密度为 2.7tm3,松散密度为 1.39tm3,含水率 0.96%,含泥量不得大于 5%. 1.3 石屑掺入一定数量的石屑是填充碎石的孔隙, 使其级配良好. 石屑宜选用与同一种碎石原料进行加工,掺入的数量应由试验确定, 不能随意添加.其各项参数如下:粒径 2.5～10mm,密度 2.7tm3, 松散密度 1.47tm3,含水率 1.05%,含泥量不得大于 5%. 1.4 水泥一般采用 425 号普通硅酸盐水泥,质量优良,新鲜无结 块. 2.机具设备 2.1 主要机具振动打桩机是振动沉管法施工的主要机具.目前国 产型号有 DZ60KS/DZ30/DZ20/DZ60/DZ120 等,对于地质情况较复 杂的地基,功率大的打桩机比功率小的效果好 ,在一般的砂粘性土地 基 DZ90 能满足孔径小于 80cmCFG 桩的施工. 2.2 配套设备 2.2.1 吊机的起吊能力应不小于 10t,可用起落架代替吊机. 2.2.2 电气控制设备是施工机械的心脏,控制电流操作台要有 250A 以上容量的电流表 3 块,500V 电压表 3 块. 2.2.3 加料可用架子车或小翻斗车完成, 按一次不超过 0.5 立方计 算需要运输工具的数量. 3.施工准备施工前,应作好以下准备工作: 3.1 认真核对施工现场地质情况,防止施工时沉管振动破坏; 3.2 按设计要地求布置桩位,绘出布桩平面图,标出打桩顺序和 注明桩位编号,具体施工注意事项应详加说明; 3.3 对现场及邻近的地下管线,地上建筑物等应事前进行清理; 3.4 搞好现场测量工作,水准控制点及平面控制点应按测规要求 引至现场,以控制桩的调程及位置; 3.5 完成施工现场"三通一平"工作,保证沉管机械进场. 4.施工方法 CFG 桩施工前,一般须进行试验,以便确定成桩有 关技术参...
