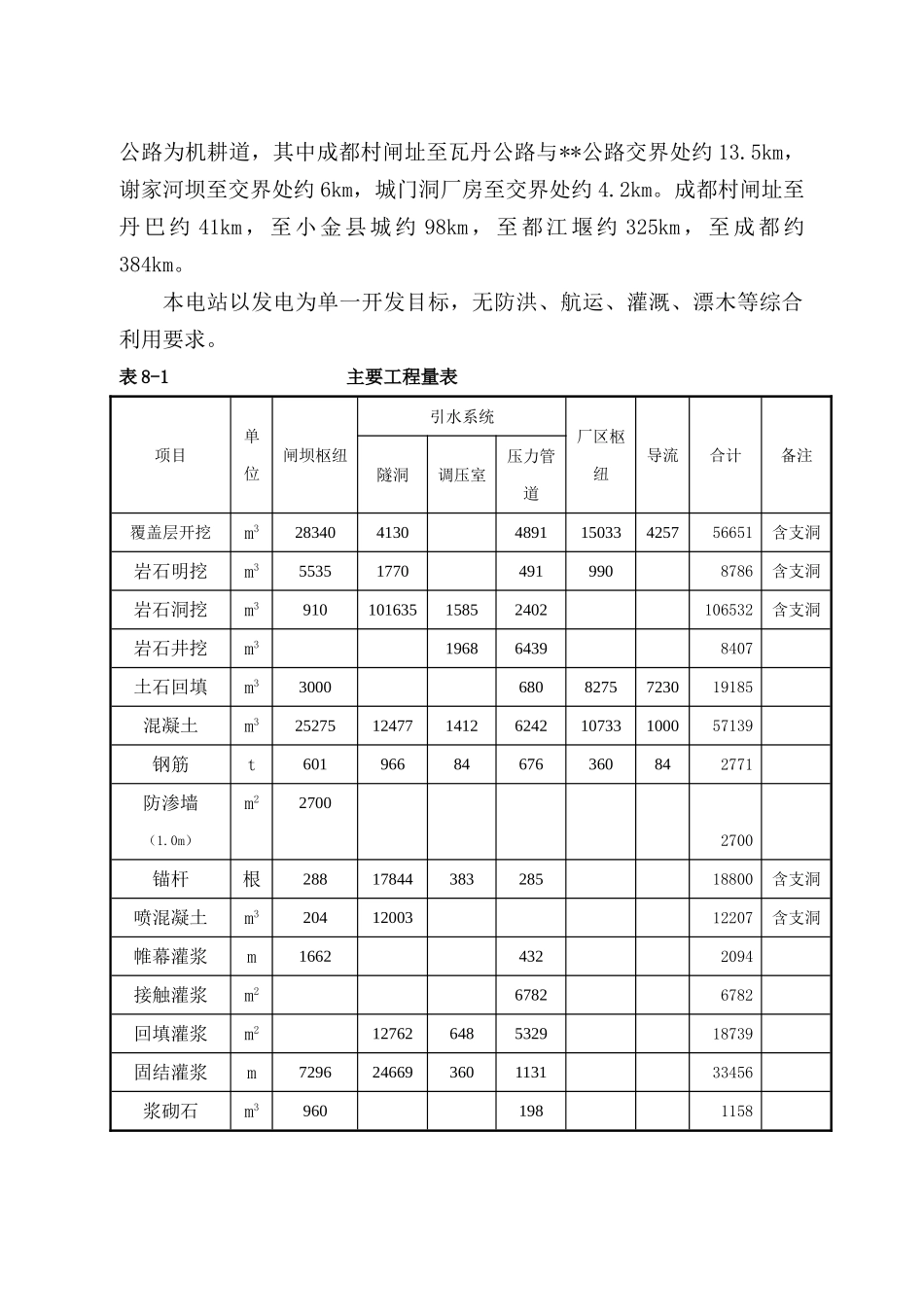

8 施工组织设计8.1 施工条件8.1.1 工程条件**河位于小金县西南部的**区境内，源于木壳梁子、大哇梁子、蛇皮梁子诸峰之间，是大渡河上游左岸一级支流。该河集大哇、中纳、洛果宗、鸭脚沟等溪流，向西南贯穿全区，在潘安乡西缘，与甘孜藏族自治州丹巴县交界处的大渡河汇合，沿潘安乡西部边界，自北向南流入甘孜藏族自治州康定县境内。**水电站工程主要由成都村闸坝、引水隧洞、调压井、压力管道、厂房组成。**水电站成都村坝址位于潘安乡成都村下游约 400m 的峡谷段。成都村闸坝从左至右由左岸挡水坝段、2 孔泄洪闸、冲砂闸、右岸挡水坝段组成。闸前设有束水导墙，闸后设有护坦、海漫、导墙，坝轴线长约 88.2m，最大坝高 18.90m，坝顶高程 2365.40m。 引水隧洞从右岸引水，跨潘安沟、董家沟至调压室，断面形式为2.5m×2.5m～3.2m×3.1m（宽×高）的城门洞型，长度为 6.82km，引水隧洞进口高程为 2350.40m，调压室中心线底板高程 2309.49m，纵坡0.6%。调压室为地下埋藏调压室，由交通洞、上室、竖井组成，交通洞及上室为方圆形断面，交通洞长约 40m，上室长 80m，竖井断面为 D=3.5m的 圆 形 结 构 。 压 力 钢 管 为 地 下 埋 管 ， 钢 管 内 径 D=2.1m ， 长 度 为858.83m，垂直高差约 438m，斜段倾角为 60 度和 50 度，由 3 个平段和 3个斜段组成。电站厂区位于**河左岸，厂区建筑物包括主厂房、副厂房、安装间、升压站、尾水渠等，厂房尺寸为 49×24.4×21.8（长×宽×高），建基面高程 1852.0m，电站装机容量 60MW。**水电站主要工程量见表 8-18.1.2 对外交通及施工场地**河流域现有**公路与瓦丹公路相通，瓦丹公路为山区二级路，**公路为机耕道，其中成都村闸址至瓦丹公路与**公路交界处约 13.5km，谢家河坝至交界处约 6km，城门洞厂房至交界处约 4.2km。成都村闸址至丹巴约 41km，至小金县城约 98km ，至都江堰约 325km ，至成都约384km。本电站以发电为单一开发目标，无防洪、航运、灌溉、漂木等综合利用要求。表 8-1 主要工程量表项目单位闸坝枢纽引水系统厂区枢纽导流合计备注隧洞调压室压力管道覆盖层开挖m3283404130 489115033425756651含支洞岩石明挖m355351770 491990 8786含支洞岩石洞挖m391010163515852402 106532含支洞岩石井挖m3 19686439 8407土石回填m33000 6808275723019185混凝土m325275124771412624210733100057139钢筋t60196684676360842771防渗墙（1....
