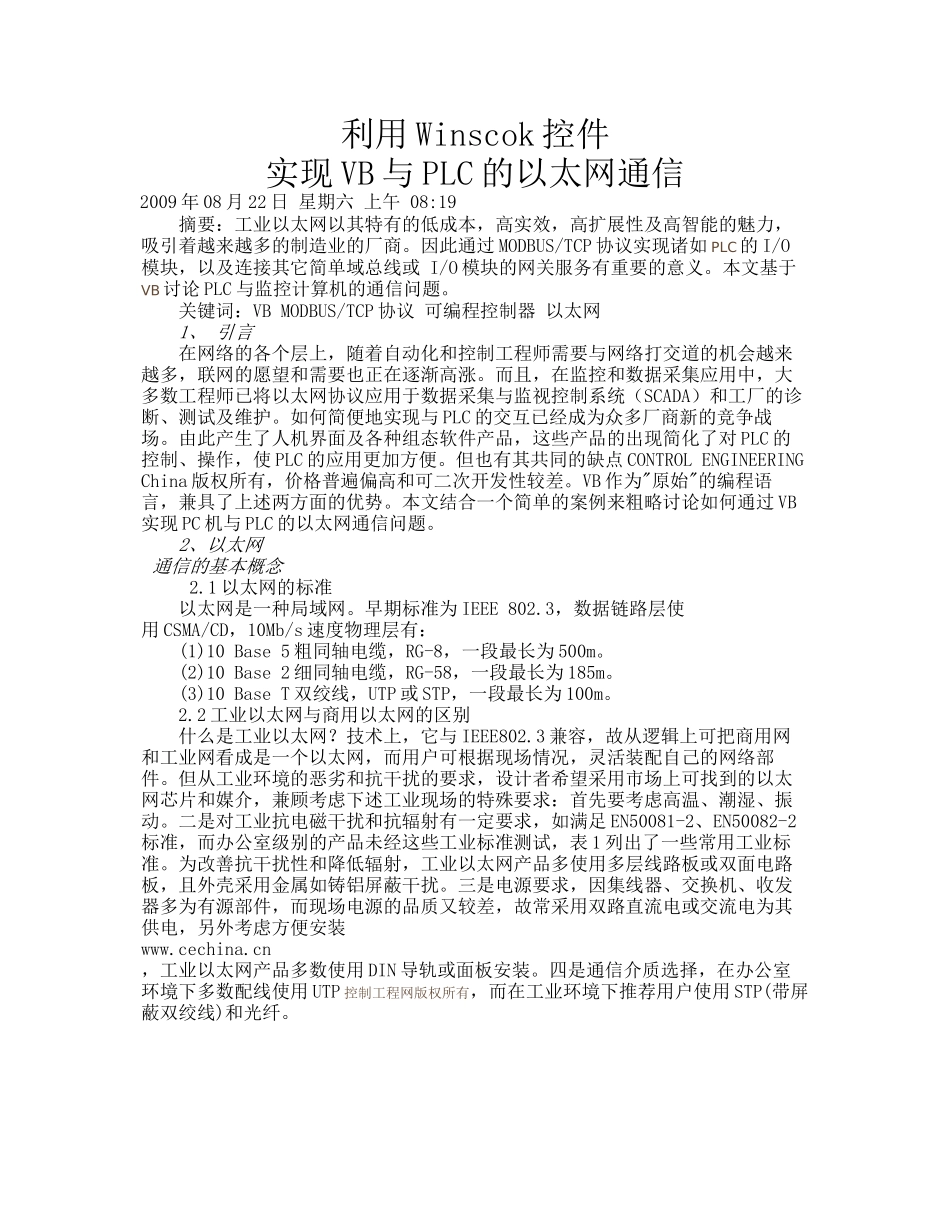

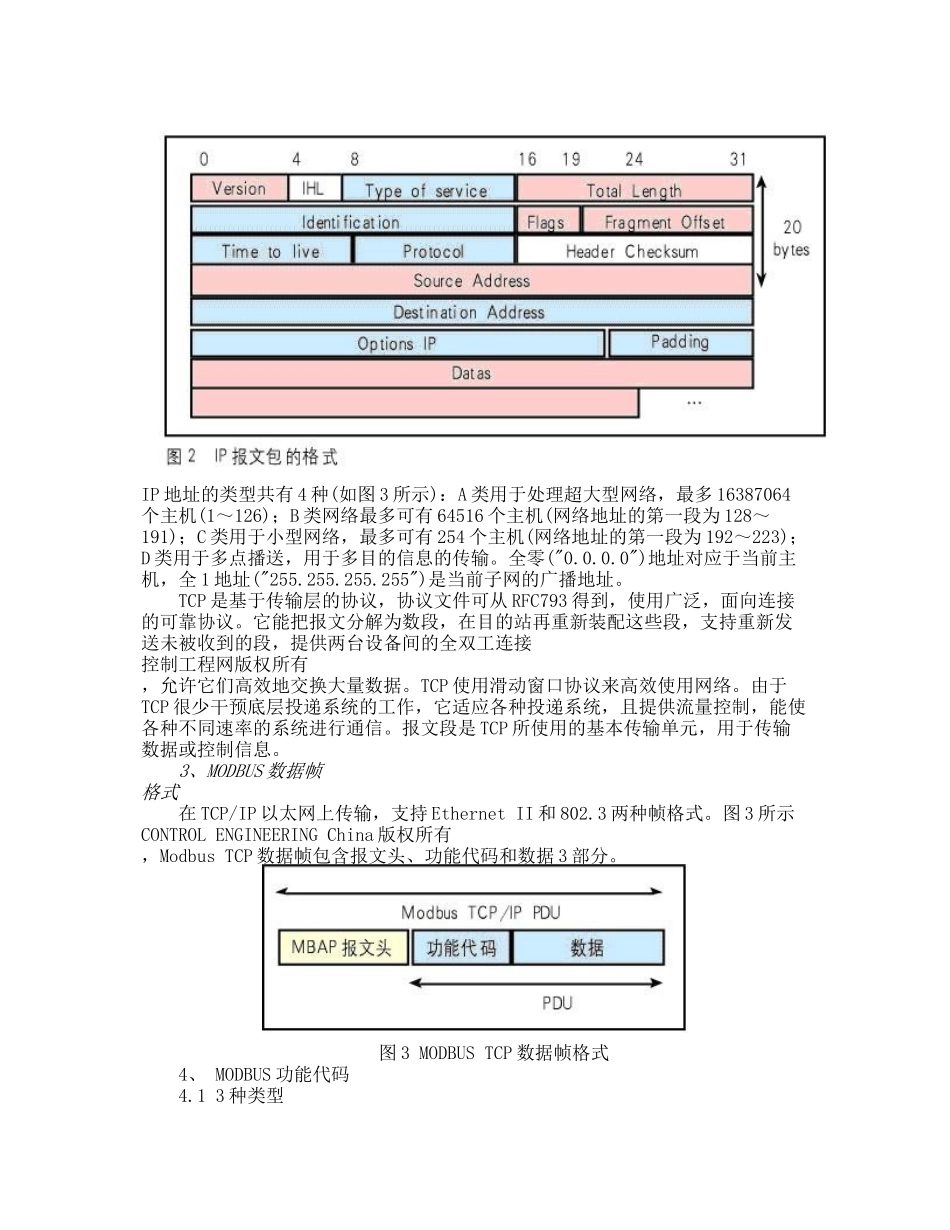

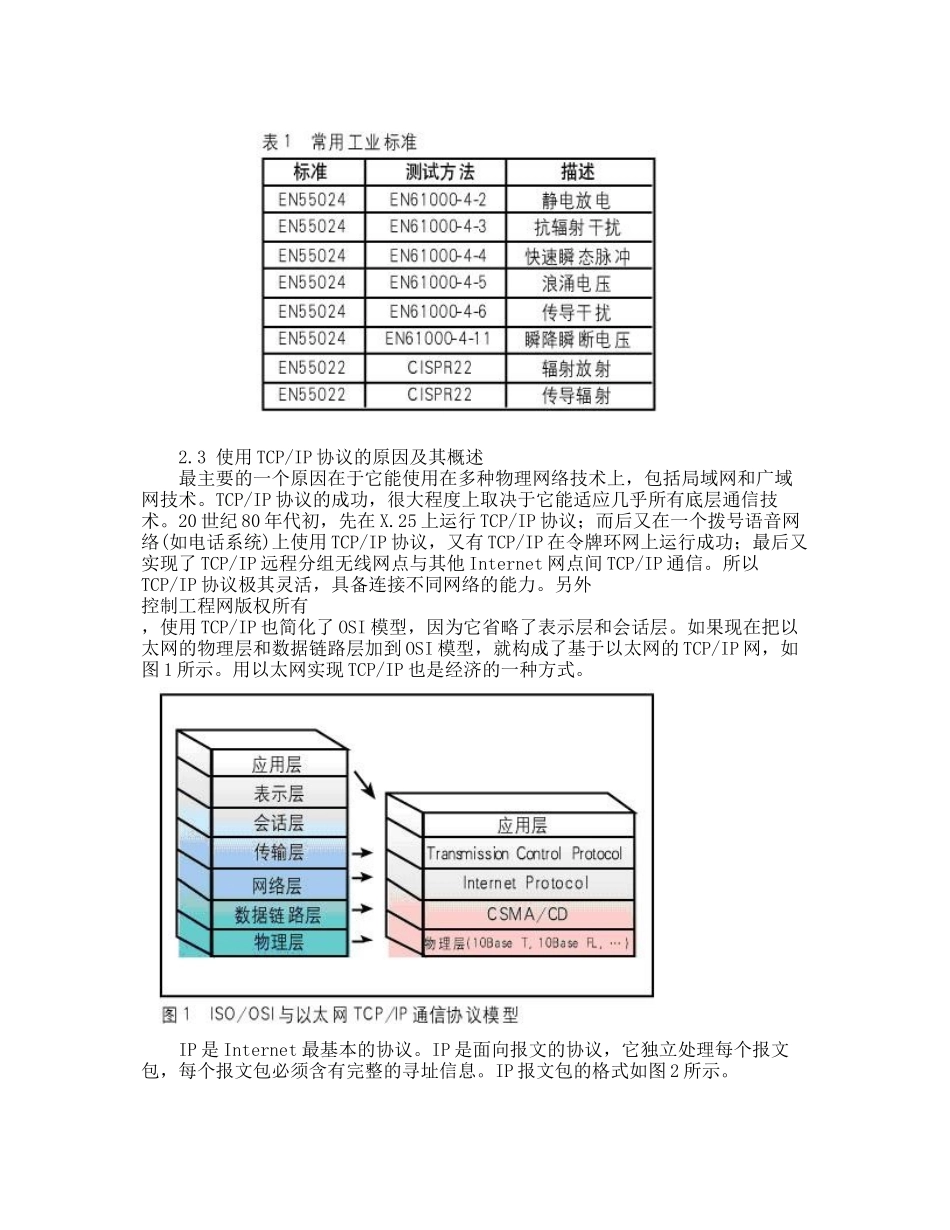

利用 Winscok 控件实现 VB 与 PLC 的以太网通信2009 年 08 月 22 日 星期六 上午 08:19 摘要：工业以太网以其特有的低成本，高实效，高扩展性及高智能的魅力，吸引着越来越多的制造业的厂商。因此通过 MODBUS/TCP 协议实现诸如 PLC 的 I/O模块，以及连接其它简单域总线或 I/O 模块的网关服务有重要的意义。本文基于VB 讨论 PLC 与监控计算机的通信问题。 关键词：VB MODBUS/TCP 协议 可编程控制器 以太网 1、 引言 在网络的各个层上，随着自动化和控制工程师需要与网络打交道的机会越来越多，联网的愿望和需要也正在逐渐高涨。而且，在监控和数据采集应用中，大多数工程师已将以太网协议应用于数据采集与监视控制系统（SCADA）和工厂的诊断、测试及维护。如何简便地实现与 PLC 的交互已经成为众多厂商新的竞争战场。由此产生了人机界面及各种组态软件产品，这些产品的出现简化了对 PLC 的控制、操作，使 PLC 的应用更加方便。但也有其共同的缺点 CONTROL ENGINEERING China 版权所有，价格普遍偏高和可二次开发性较差。VB 作为"原始"的编程语言，兼具了上述两方面的优势。本文结合一个简单的案例来粗略讨论如何通过 VB实现 PC 机与 PLC 的以太网通信问题。 2、以太网 通信的基本概念 2.1 以太网的标准 以太网是一种局域网。早期标准为 IEEE 802.3，数据链路层使用 CSMA/CD，10Mb/s 速度物理层有： (1)10 Base 5 粗同轴电缆，RG-8，一段最长为 500m。 (2)10 Base 2 细同轴电缆，RG-58，一段最长为 185m。 (3)10 Base T 双绞线，UTP 或 STP，一段最长为 100m。 2.2 工业以太网与商用以太网的区别 什么是工业以太网？技术上，它与 IEEE802.3 兼容，故从逻辑上可把商用网和工业网看成是一个以太网，而用户可根据现场情况，灵活装配自己的网络部件。但从工业环境的恶劣和抗干扰的要求，设计者希望采用市场上可找到的以太网芯片和媒介，兼顾考虑下述工业现场的特殊要求：首先要考虑高温、潮湿、振动。二是对工业抗电磁干扰和抗辐射有一定要求，如满足 EN50081-2、EN50082-2标准，而办公室级别的产品未经这些工业标准测试，表 1 列出了一些常用工业标准。为改善抗干扰性和降低辐射，工业以太网产品多使用多层线路板或双面电路板，且外壳采用金属如铸铝屏蔽干扰。三是电源要求，因集线器、交换机、收发器多为有源部件，而现场电源的品质又较差，故常采用双路直流电或...
