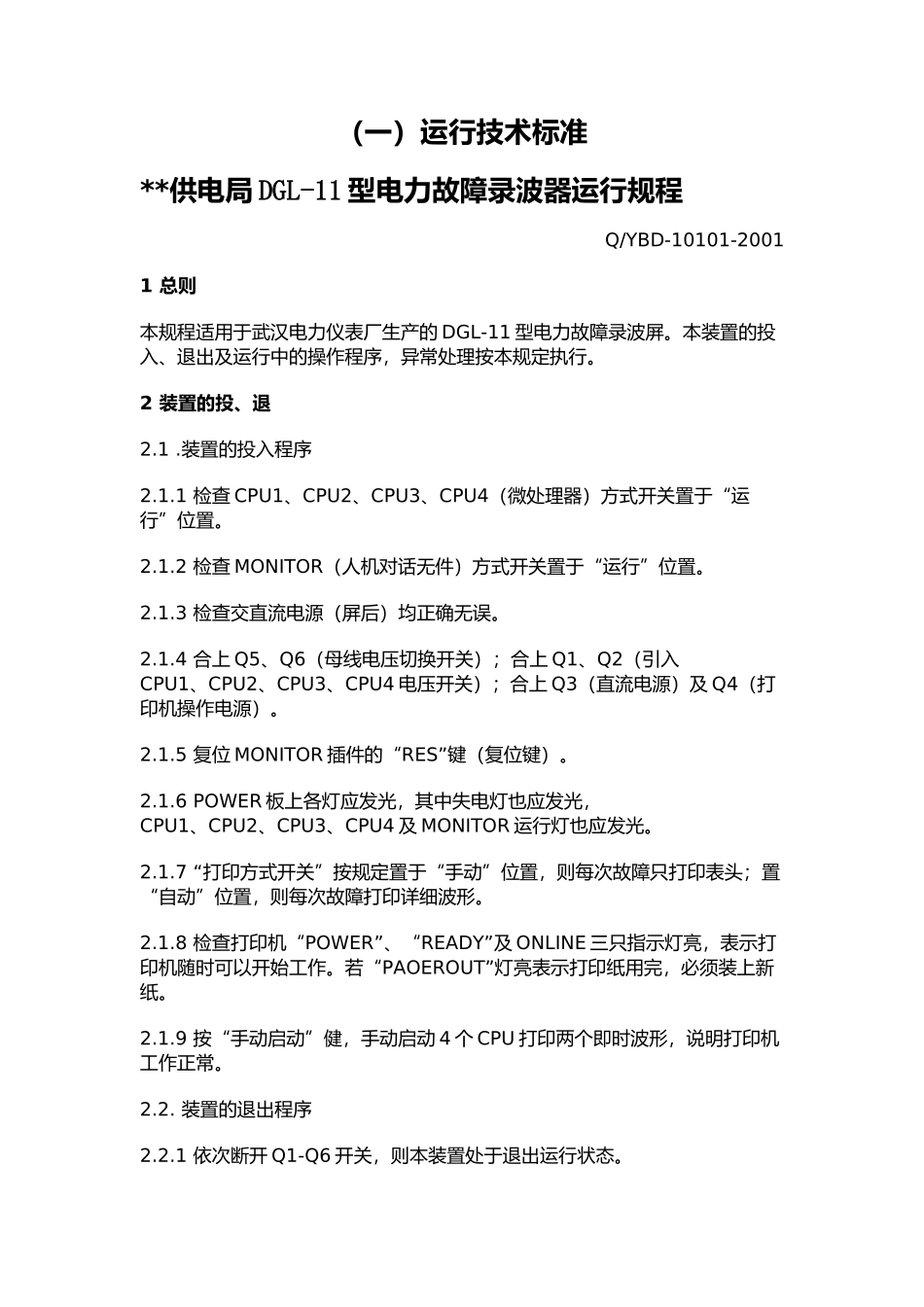

（一）运行技术标准**供电局 DGL-11 型电力故障录波器运行规程Q/YBD-10101-20011 总则本规程适用于武汉电力仪表厂生产的 DGL-11 型电力故障录波屏。本装置的投入、退出及运行中的操作程序，异常处理按本规定执行。2 装置的投、退2.1 .装置的投入程序2.1.1 检查 CPU1、CPU2、CPU3、CPU4（微处理器）方式开关置于“运行”位置。2.1.2 检查 MONITOR（人机对话无件）方式开关置于“运行”位置。2.1.3 检查交直流电源（屏后）均正确无误。2.1.4 合上 Q5、Q6（母线电压切换开关）；合上 Q1、Q2（引入CPU1、CPU2、CPU3、CPU4 电压开关）；合上 Q3（直流电源）及 Q4（打印机操作电源）。2.1.5 复位 MONITOR 插件的“RES”键（复位键）。2.1.6 POWER 板上各灯应发光，其中失电灯也应发光，CPU1、CPU2、CPU3、CPU4 及 MONITOR 运行灯也应发光。2.1.7 “打印方式开关”按规定置于“手动”位置，则每次故障只打印表头；置“自动”位置，则每次故障打印详细波形。2.1.8 检查打印机“POWER”、“READY”及 ONLINE 三只指示灯亮，表示打印机随时可以开始工作。若“PAOEROUT”灯亮表示打印纸用完，必须装上新纸。2.1.9 按“手动启动”健，手动启动 4 个 CPU 打印两个即时波形，说明打印机工作正常。2.2. 装置的退出程序2.2.1 依次断开 Q1-Q6 开关，则本装置处于退出运行状态。3 运行注意事项3.1 装置投入运行后，应经常监视其运行状态，每天巡视不少于 3 次，且于每1 日、15 日定期打印两份采样报表，以检查装置的日常运行情况，具体操作如下。3.2 装置动作，则打印出一分完整的事故波形报告，若确有故障发生，并应在尽快的时间内（一般在 24 小时内）将此报告送往运管所，再由运管所分送各有关部门，若报告只是打印表头，则应调出完整的打印波形报告。若无故障装置动作不能复归，则应通知专业人员处理。3.3 任何原因装置失去直流又恢复时，必须重新核对时间，具体方法是，按“T”键（运行状态），再按数字键“年年”、“月月”“日日”、“时时”、“分分”、“秒秒”。如“94 年 4 月 27 日 10 点 30 分 10 秒，则输入940427103010。3.4 本装置“根状态”及“不对应状态”操作由继扣专业人员进行。3.5 运行中如 PT 停用，应先停用打印机电源开关，待投入 PT 后，再给上打印机电源3.6 查找直流电源接地时，如必须停用该装置直流电源，则在恢复装置直流电源后，应重新核对时钟。3.7 若装置发...
