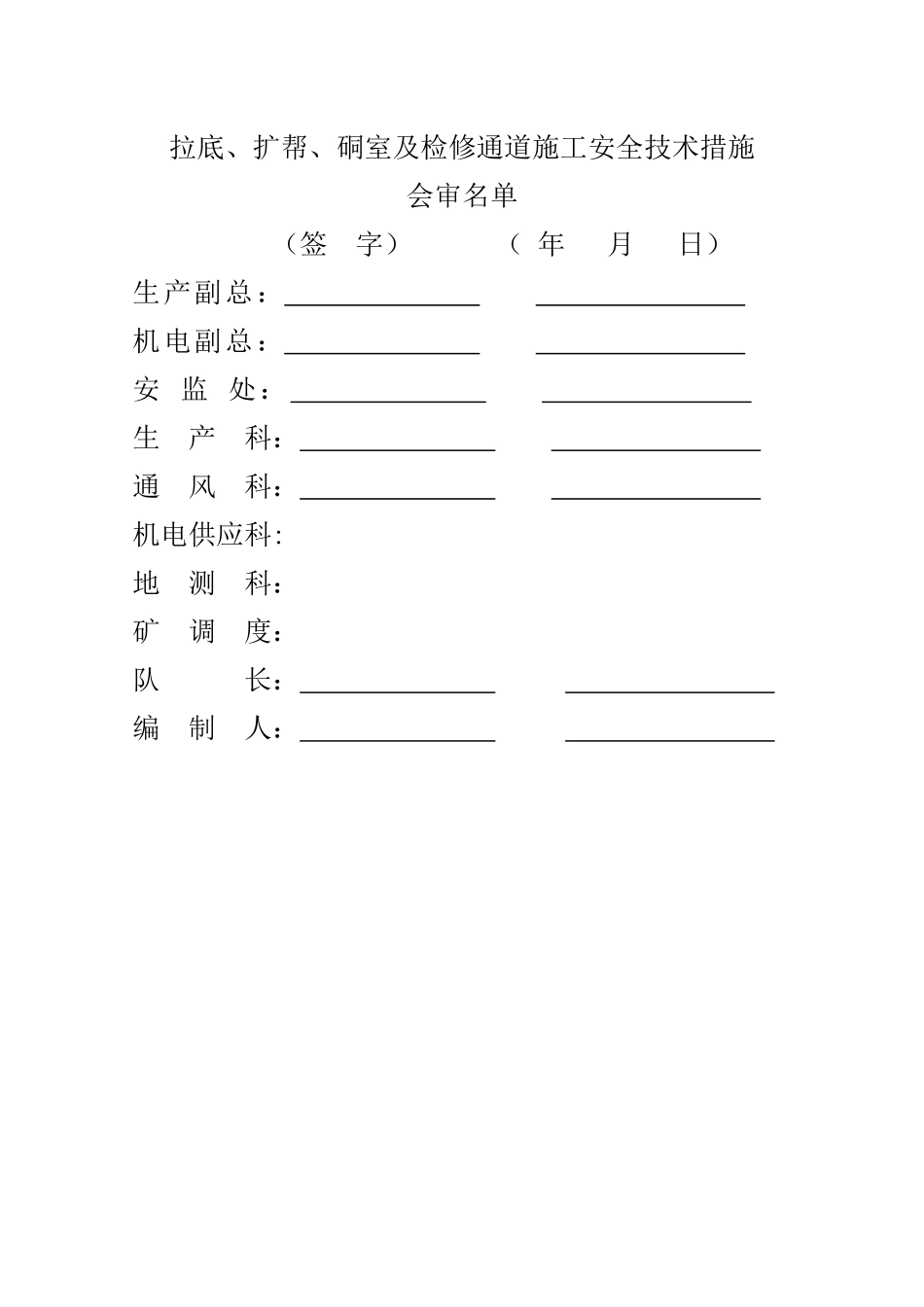

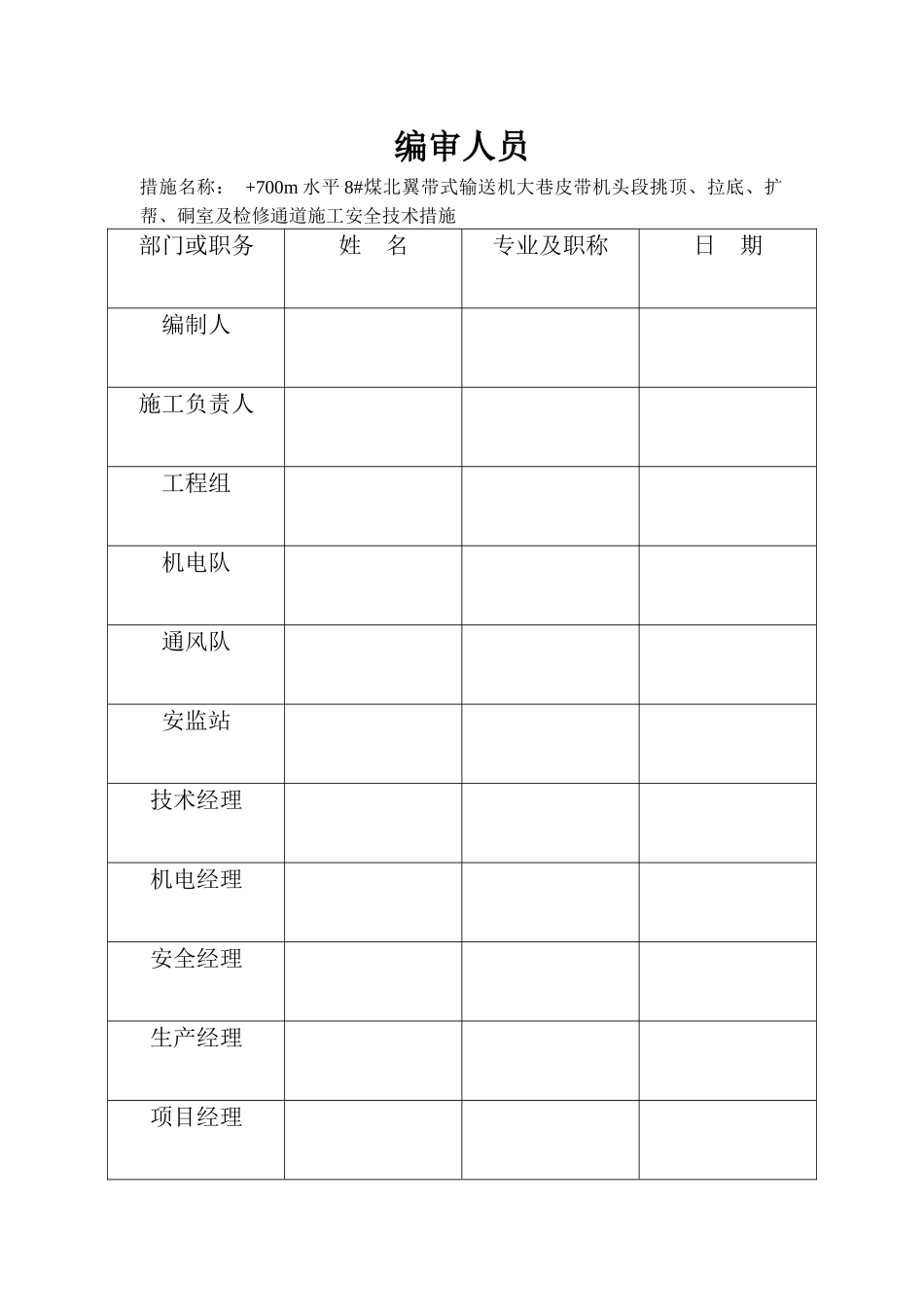

[2011]山西西山晋兴能源有限责任公司斜沟煤矿作业地点:+700m 水平 8#煤北翼带式输送机大巷掘字第【2011】42 号+700m 水平 8#煤北翼带式输送机大巷皮带机头段挑顶、拉底、扩帮、硐室及检修通道施工安全技术措施编 制: 杜 明 忠施工单位: 综 掘 七 队施工负责人: 谢 士 龙编制日期 : 2011 年 5 月 10 日+700m 水平 8#煤北翼带式输送机大巷皮带机头段挑顶、拉底、扩帮、硐室及检修通道施工安全技术措施会审名单(签 字) ( 年 月 日)生产副总: 机电副总: 安 监 处: 生 产 科: 通 风 科: 机电供应科: 地 测 科: 矿 调 度: 队 长: 编 制 人: 编审人员措施名称: +700m 水平 8#煤北翼带式输送机大巷皮带机头段挑顶、拉底、扩帮、硐室及检修通道施工安全技术措施部门或职务 姓 名专业及职称日 期编制人施工负责人工程组 机电队 通风队 安监站技术经理机电经理安全经理生产经理项目经理 +700m 水平 8#煤北翼带式输送机大巷皮带机头段挑顶、拉底、扩帮、硐室及检修通道施工安全技术措施第一节 概述根据矿方安排,我综掘七队在+700m 水平 8#煤北翼带式输送机大巷施工皮带机头硐室,根据设计+700m 水平 8#煤北翼带式输送机大巷皮带机头硐室由检修通道、驱动装置硐室、变频器硐室、集控操作台硐室、涨紧装置硐室组成。为保证机头安装,机头至存储带段需进行挑顶、拉底、扩帮施工,拉底后沿着巷道底板施工皮带机头硐室。1、挑顶、拉底均为岩石,共 2 段,工程位置:第一段位于+700m 水平 8#煤北翼带式输送机大巷 A36 号导线点前后共 113.455m;第二段为 BS1 导线点前后共 140.857m,施工全长 254.312m,局部最大拉底高度为 1.928m,拉底总量预计 1449.41m³。挑顶段为转号导线点前后共 12.274m,局部挑顶高度为 2m,预计工程量 60.58 m³。2、+700m 水平 8#煤北翼带式输送机大巷扩帮位置分两段,第一段为 BS1 导线点向上组煤煤仓方向, 上帮扩最大深度为 1.083m, 长度为 83.125m, 下帮扩最大深度为 0.58m 时,长度 66.799m;第二段为 A36 号导线点向正北方向, 上帮刷扩深度为 1m, 长度为 6.5m, 下帮刷扩深度为 2.5m 时,长度 28.572m。3、涨紧泵站硐室:在巷道下帮距离 A36 号导线点 63.499m 处,施工宽度 8.0m,深度 2m;驱动装置硐室:在巷道上帮距 A36 号导线点 15.06m,施工宽度4.4m,深度 4m;硐口劈角 1m×1m;组合...
