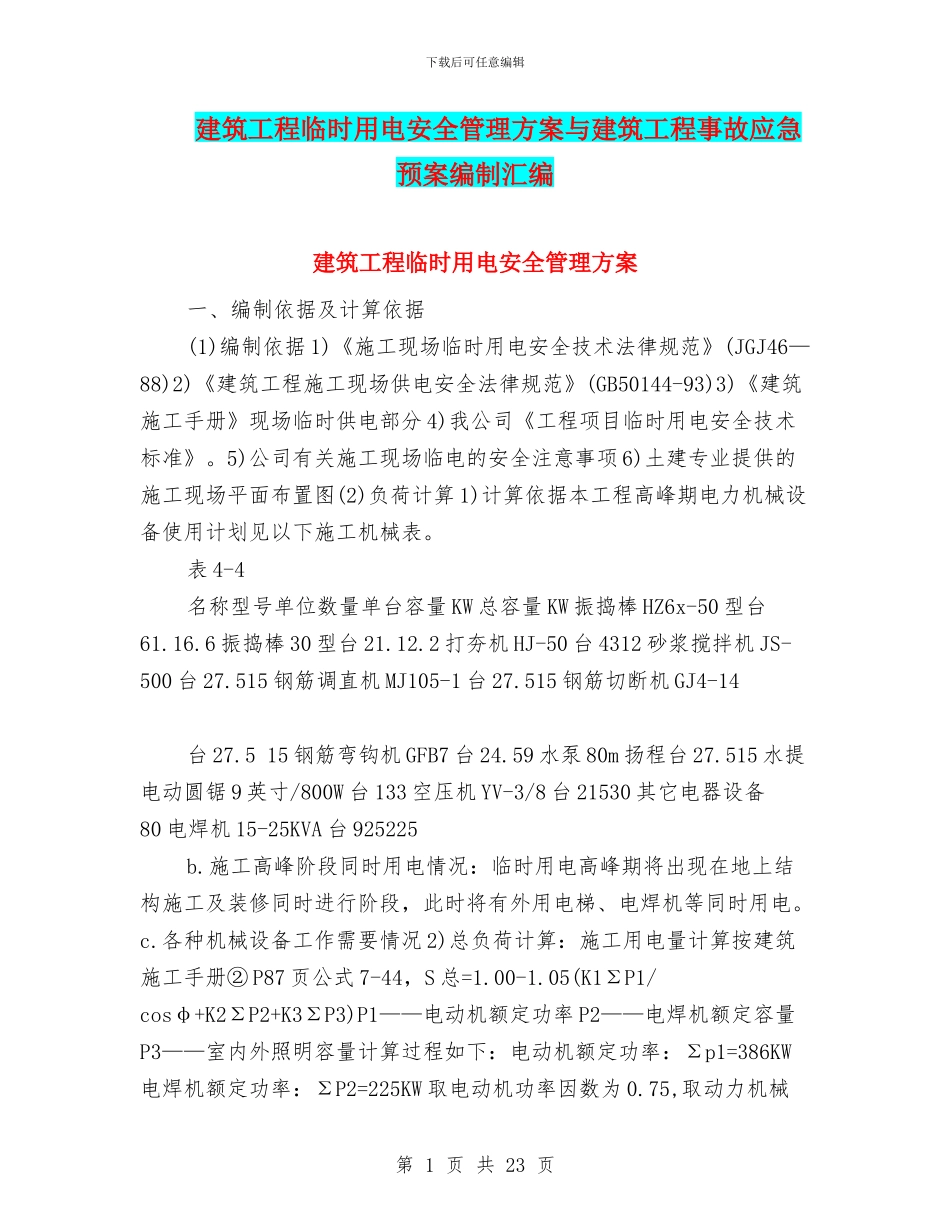

下载后可任意编辑建筑工程临时用电安全管理方案与建筑工程事故应急预案编制汇编建筑工程临时用电安全管理方案一、编制依据及计算依据(1)编制依据 1)《施工现场临时用电安全技术法律规范》(JGJ46—88)2)《建筑工程施工现场供电安全法律规范》(GB50144-93)3)《建筑施工手册》现场临时供电部分 4)我公司《工程项目临时用电安全技术标准》。5)公司有关施工现场临电的安全注意事项 6)土建专业提供的施工现场平面布置图(2)负荷计算 1)计算依据本工程高峰期电力机械设备使用计划见以下施工机械表。 表 4-4名称型号单位数量单台容量 KW 总容量 KW 振捣棒 HZ6x-50 型台61.16.6 振捣棒 30 型台 21.12.2 打夯机 HJ-50 台 4312 砂浆搅拌机 JS-500 台 27.515 钢筋调直机 MJ105-1 台 27.515 钢筋切断机 GJ4-14 台 27.5 15 钢筋弯钩机 GFB7 台 24.59 水泵 80m 扬程台 27.515 水提电动圆锯 9 英寸/800W 台 133 空压机 YV-3/8 台 21530 其它电器设备 80 电焊机 15-25KVA 台 925225b.施工高峰阶段同时用电情况：临时用电高峰期将出现在地上结构施工及装修同时进行阶段，此时将有外用电梯、电焊机等同时用电。c.各种机械设备工作需要情况 2)总负荷计算：施工用电量计算按建筑施工手册② P87 页公式 7-44，S 总=1.00-1.05(K1ΣP1/cosφ+K2ΣP2+K3ΣP3)P1——电动机额定功率 P2——电焊机额定容量P3——室内外照明容量计算过程如下：电动机额定功率：Σp1=386KW电焊机额定功率：ΣP2=225KW 取电动机功率因数为 0.75,取动力机械第 1 页 共 23 页下载后可任意编辑系数 K1=0.6;K2=0.5 照明用电量按公式 7-44 括号中一、二两项之和的10%计算。故总用电量S=1.05×1.1×[0.6×386/0.75+0.5×225]=487KVA 现场配置一台额定容量为 500KV 的变压器可满足施工用电。(3)确定用电容量及电源布置根据施工平面图及甲方所提供变压器位置，在施工现场南侧设置低压总配电箱,分别引进现场重要用电部位，具体布置见施工平面图，重要用电设备均设开关箱，线路敷设方式为电缆直埋或明敷敷设，要求进出配电箱加保护管，配电线路整齐，过路穿钢管保护，临电设施布置详见临时电现场平面布置图。(4)现场采纳的接地形式及防雷接地方案1)现场实行三级控制，二级漏电，接地保护方式为 TN-S,从低压总配电箱开始，PE 与 N 线严格分开，低压总箱或超过总箱 30 米分配电箱均需做重复接地，接地电阻不大于 4Ω；塔吊...
