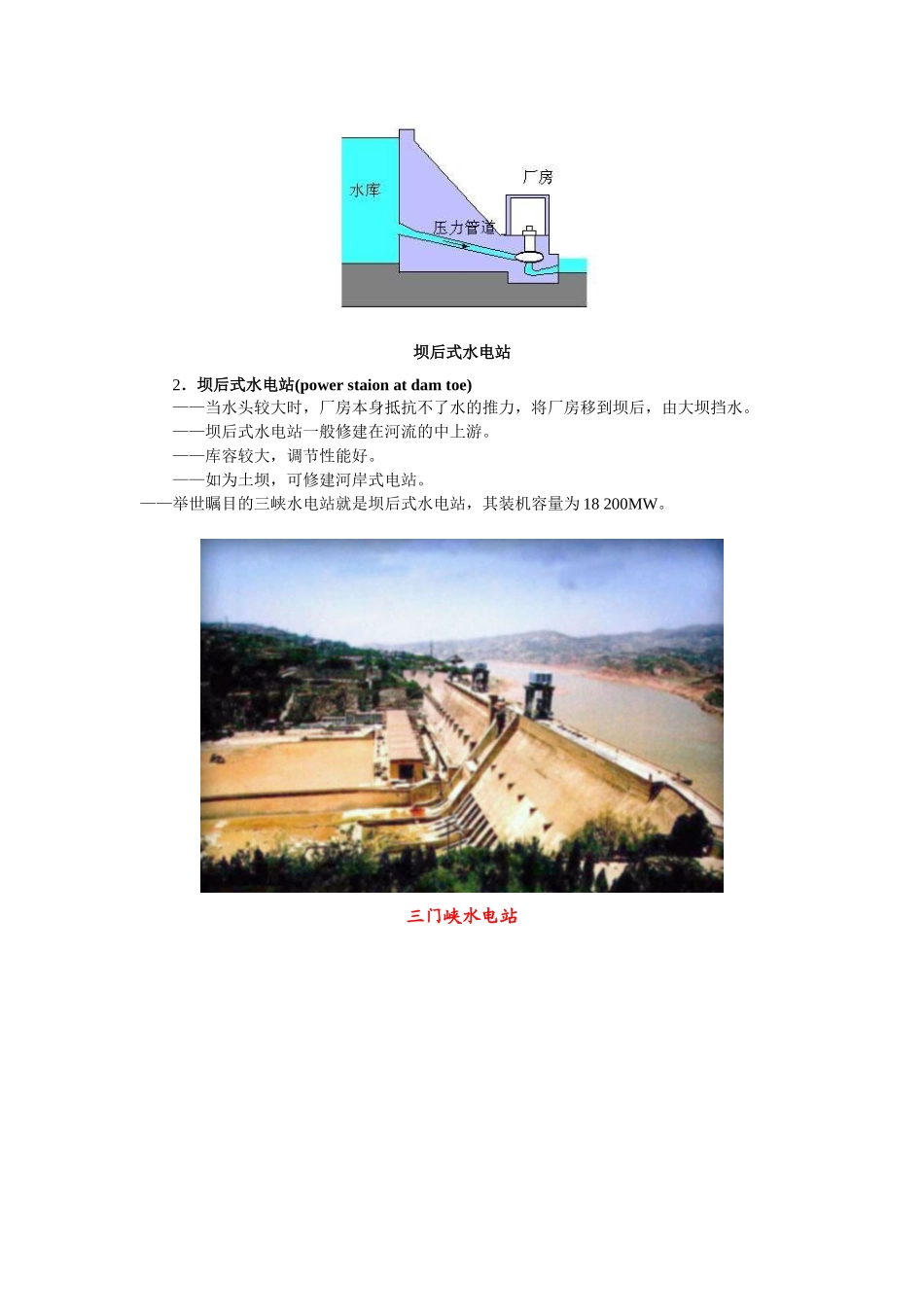

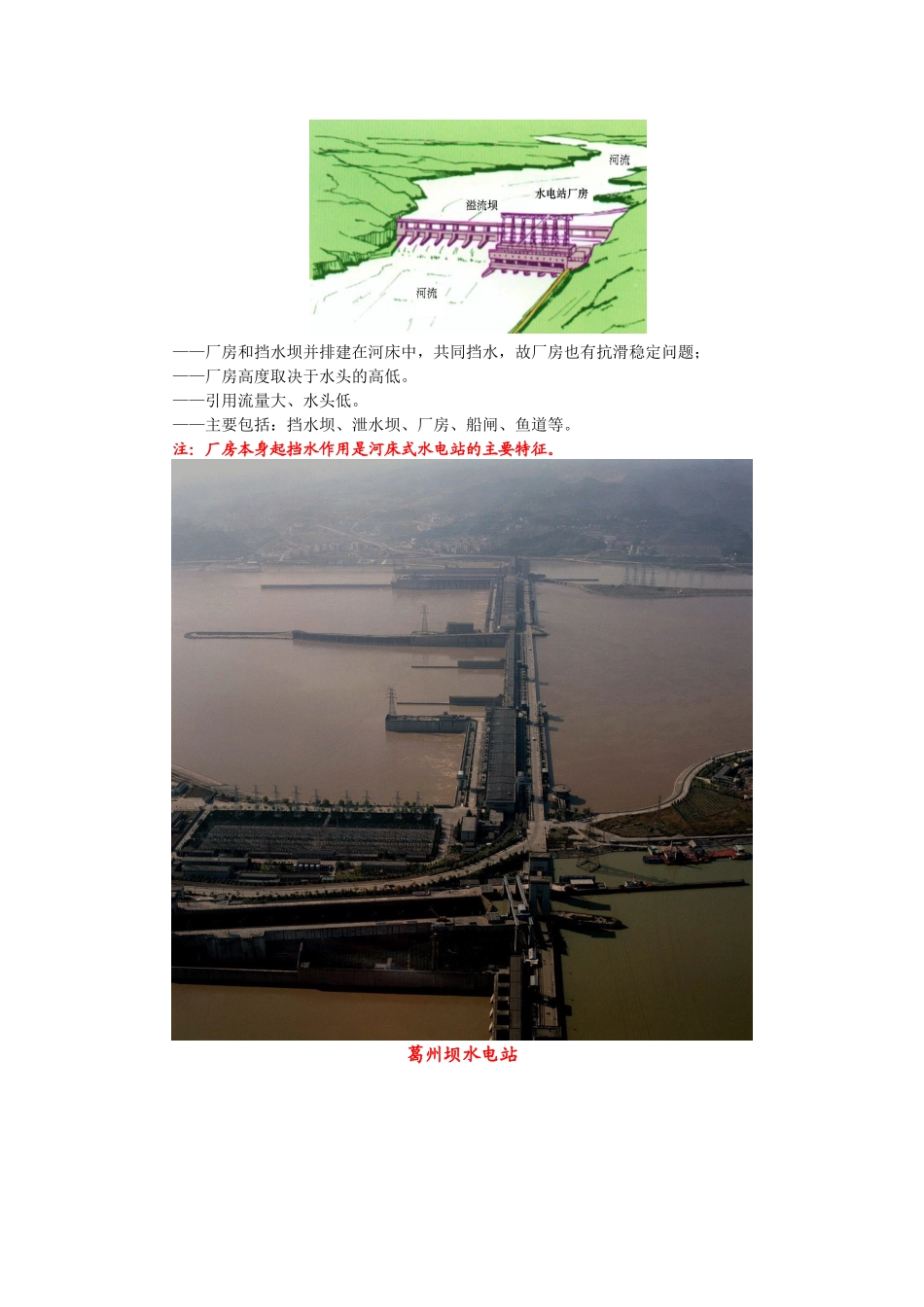

第二篇 水电站建筑物 水电站是利用水能资源发电的场所，是水、机、电的综合体。其中 为了实现水力发电，用来控制水流的建筑物称为水电站建筑物。本篇主要讨论水电站引水系统的布置、结构设计和水力计算；水电站厂区枢纽的布置设计和结构特点。第六章 水电站的布置形式及组成建筑物 重点：坝式、引水式、混合式开发的水电站的布置特点及组成建筑物。第一节 水电站的基本开发方式及其布置形式由 N = 9.81ηQH 可知，要发电必须有流量和水头，关键是形成水头。要充分利用河流的水能资源，首先要使水电站的上、下游形成一定的落差，构成发电水头。因此就开发河流水能的水电站而言，按其集中水头的方式不同分为坝式、引水式和混合式三种基本方式。抽水蓄能电站和潮汐电站也是水能利用的重要型式。形成水头方式——水电站的开发方式。一、坝式水电站在河流峡谷处拦河筑坝，坝前雍水，在坝址处形成集中落差，这种开发方式为坝式开发。在坝址处引取上游水库中水流，通过设在水电站厂房内的水轮机，发电后将尾水引至下游原河道，上下游的水位差即是水电站所获取的水头。用坝集中水头的水电站称为坝式水电站。(一) 坝式水电站特点(1) 坝 式 水 电 站 的 水 头 取 决 于 坝 高 。 目 前 坝 式 水 电 站 的 最 大 水 头 不 超 过300m。 (2) 坝式水电站的引用流量较大，电站的规模也大，水能利用较充分。(由于筑坝，上游形成的水库，可以用来调节流量）目前世界上装机容量超过 2 000MW 的巨型水电站大都是坝式水电站。此外坝式水电站水库的综合利用效益高，可同时满足防洪、发电、供水等兴利要求。(3) 坝式水电站的投资大，工期长。原因：工程规模大，水库造成的淹没范围大，迁移人口多。适用：河道坡降较缓，流量较大，并有筑坝建库的条件。(二) 坝式水电站的形式1．河床式电站(power station in river channel)—— 一般修建在河道中下游河道纵坡平缓的河段上，为避免大量淹没，建低坝或闸。—— 适用水头：大中型：25 米以下，小型：8~10 米以下。——厂房和挡水坝并排建在河床中，共同挡水，故厂房也有抗滑稳定问题；——厂房高度取决于水头的高低。——引用流量大、水头低。——主要包括：挡水坝、泄水坝、厂房、船闸、鱼道等。注：厂房本身起挡水作用是河床式水电站的主要特征。葛州坝水电站坝后式水电站2．坝后式水电站(power staion at dam toe)——当水头较大时，厂房本身抵抗不了水的推力...
