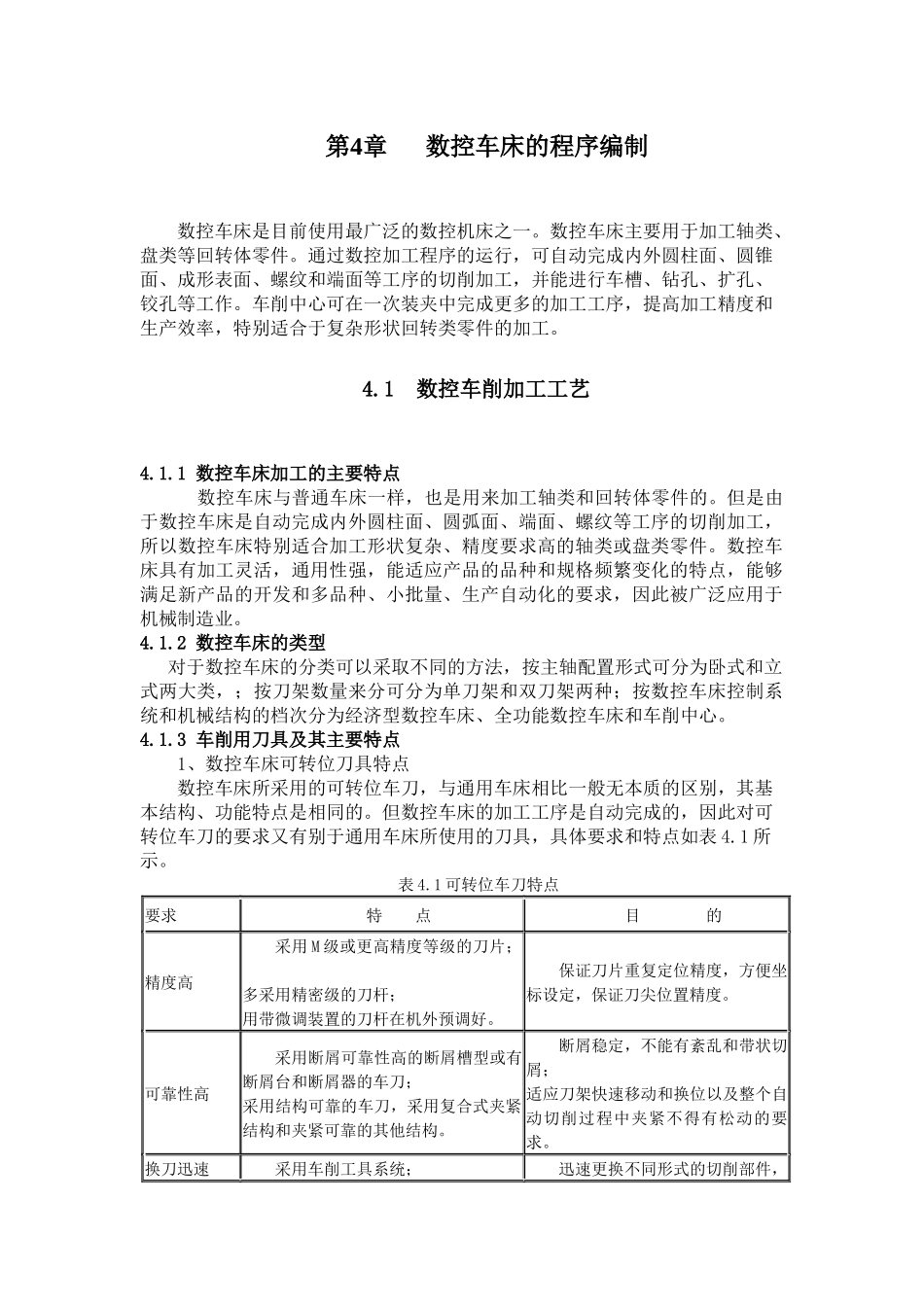

第4章数控车床的程序编制数控车床是目前使用最广泛的数控机床之一。数控车床主要用于加工轴类、盘类等回转体零件。通过数控加工程序的运行，可自动完成内外圆柱面、圆锥面、成形表面、螺纹和端面等工序的切削加工，并能进行车槽、钻孔、扩孔、铰孔等工作。车削中心可在一次装夹中完成更多的加工工序，提高加工精度和生产效率，特别适合于复杂形状回转类零件的加工。4.1 数控车削加工工艺4.1.1 数控车床加工的主要特点 数控车床与普通车床一样，也是用来加工轴类和回转体零件的。但是由于数控车床是自动完成内外圆柱面、圆弧面、端面、螺纹等工序的切削加工，所以数控车床特别适合加工形状复杂、精度要求高的轴类或盘类零件。数控车床具有加工灵活，通用性强，能适应产品的品种和规格频繁变化的特点，能够满足新产品的开发和多品种、小批量、生产自动化的要求，因此被广泛应用于机械制造业。4.1.2 数控车床的类型对于数控车床的分类可以采取不同的方法，按主轴配置形式可分为卧式和立式两大类，；按刀架数量来分可分为单刀架和双刀架两种；按数控车床控制系统和机械结构的档次分为经济型数控车床、全功能数控车床和车削中心。4.1.3 车削用刀具及其主要特点1、数控车床可转位刀具特点 数控车床所采用的可转位车刀，与通用车床相比一般无本质的区别，其基本结构、功能特点是相同的。但数控车床的加工工序是自动完成的，因此对可转位车刀的要求又有别于通用车床所使用的刀具，具体要求和特点如表 4.1 所示。 表 4.1 可转位车刀特点要求特 点 目 的 精度高采用 M 级或更高精度等级的刀片； 多采用精密级的刀杆； 用带微调装置的刀杆在机外预调好。 保证刀片重复定位精度，方便坐标设定，保证刀尖位置精度。 可靠性高采用断屑可靠性高的断屑槽型或有断屑台和断屑器的车刀； 采用结构可靠的车刀，采用复合式夹紧结构和夹紧可靠的其他结构。 断屑稳定，不能有紊乱和带状切屑； 适应刀架快速移动和换位以及整个自动切削过程中夹紧不得有松动的要求。 换刀迅速采用车削工具系统； 迅速更换不同形式的切削部件，采用快换小刀夹。 完成多种切削加工，提高生产效率。 刀片材料刀片较多采用涂层刀片。 满足生产节拍要求，提高加工效率。 刀杆截形刀杆较多采用正方形刀杆，但因刀架系统结构差异大，有的需采用专用刀杆。 刀杆与刀架系统匹配。 2、数控车床刀具的选刀过程数控车床刀具的选刀过程，如图 4.1 所示。从对被加工零件...
