试论电子设备的可靠性设计VIP免费

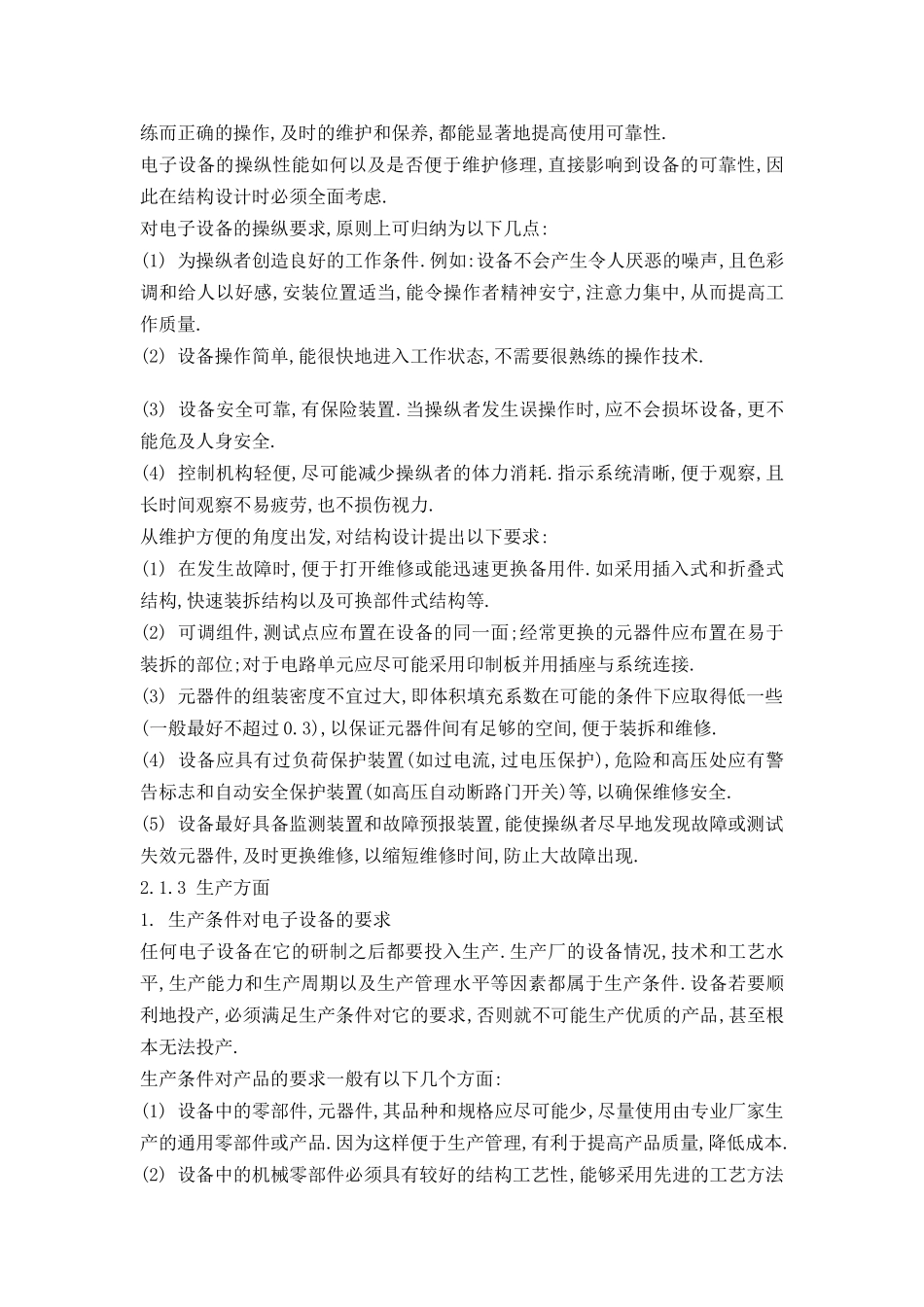

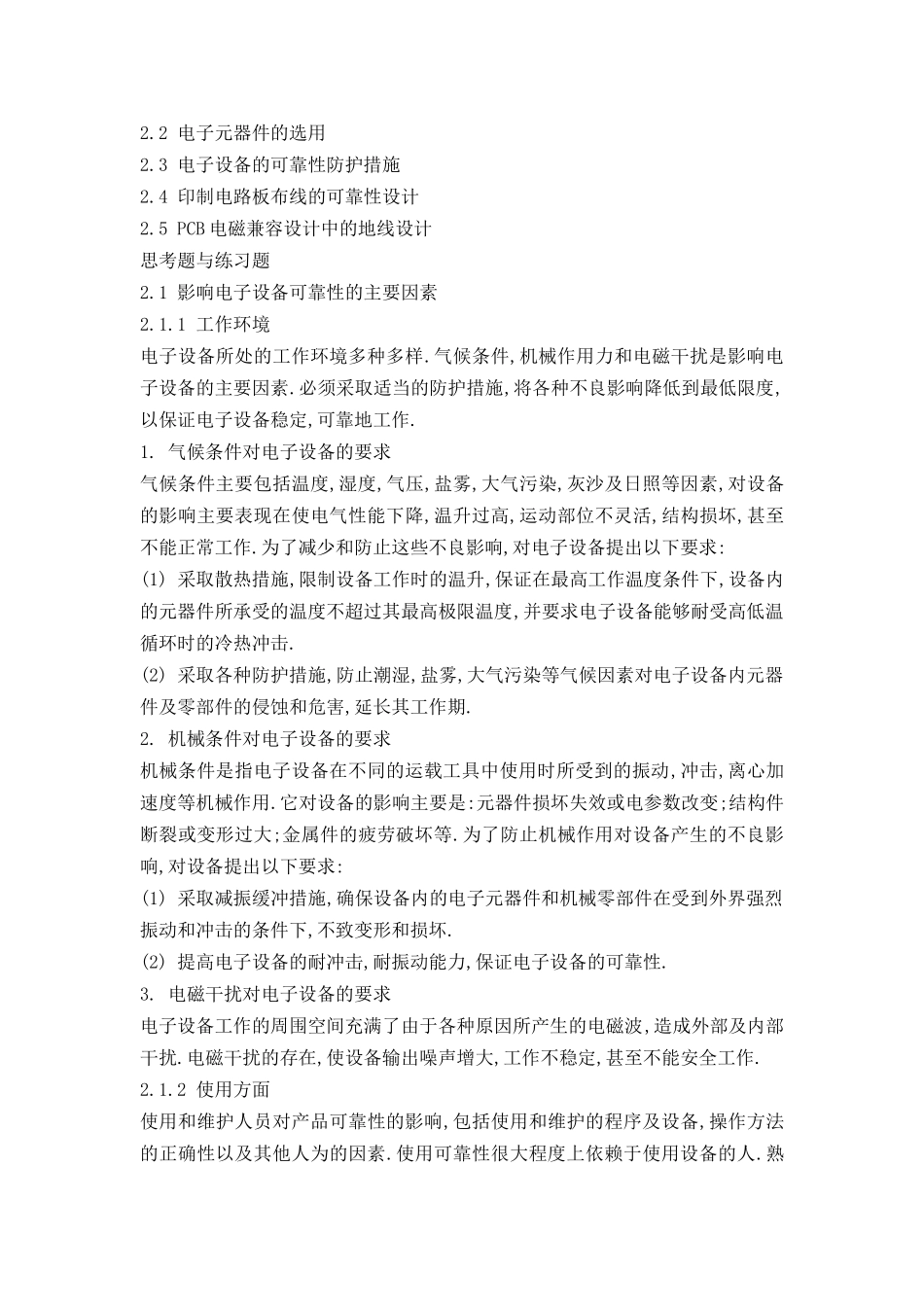

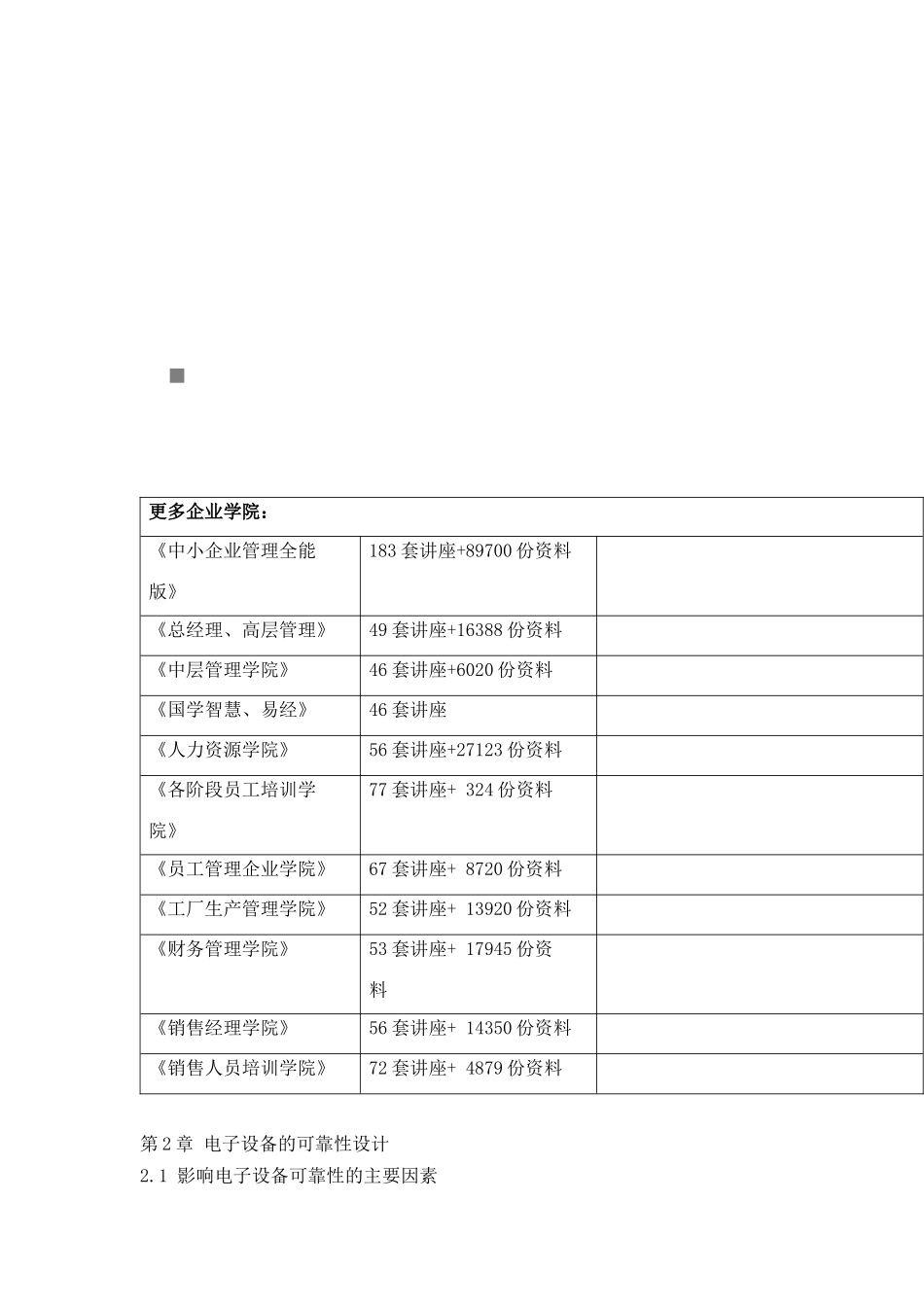

更多企业学院： 《中小企业管理全能版》183 套讲座+89700 份资料《总经理、高层管理》49 套讲座+16388 份资料《中层管理学院》46 套讲座+6020 份资料 《国学智慧、易经》46 套讲座《人力资源学院》56 套讲座+27123 份资料《各阶段员工培训学院》77 套讲座+ 324 份资料《员工管理企业学院》67 套讲座+ 8720 份资料《工厂生产管理学院》52 套讲座+ 13920 份资料《财务管理学院》53 套讲座+ 17945 份资料 《销售经理学院》56 套讲座+ 14350 份资料《销售人员培训学院》72 套讲座+ 4879 份资料第 2 章 电子设备的可靠性设计 2.1 影响电子设备可靠性的主要因素 2.2 电子元器件的选用 2.3 电子设备的可靠性防护措施 2.4 印制电路板布线的可靠性设计 2.5 PCB 电磁兼容设计中的地线设计 思考题与练习题 2.1 影响电子设备可靠性的主要因素2.1.1 工作环境电子设备所处的工作环境多种多样.气候条件,机械作用力和电磁干扰是影响电子设备的主要因素.必须采取适当的防护措施,将各种不良影响降低到最低限度,以保证电子设备稳定,可靠地工作.1. 气候条件对电子设备的要求气候条件主要包括温度,湿度,气压,盐雾,大气污染,灰沙及日照等因素,对设备的影响主要表现在使电气性能下降,温升过高,运动部位不灵活,结构损坏,甚至不能正常工作.为了减少和防止这些不良影响,对电子设备提出以下要求:(1) 采取散热措施,限制设备工作时的温升,保证在最高工作温度条件下,设备内的元器件所承受的温度不超过其最高极限温度,并要求电子设备能够耐受高低温循环时的冷热冲击.(2) 采取各种防护措施,防止潮湿,盐雾,大气污染等气候因素对电子设备内元器件及零部件的侵蚀和危害,延长其工作期.2. 机械条件对电子设备的要求机械条件是指电子设备在不同的运载工具中使用时所受到的振动,冲击,离心加速度等机械作用.它对设备的影响主要是:元器件损坏失效或电参数改变;结构件断裂或变形过大;金属件的疲劳破坏等.为了防止机械作用对设备产生的不良影响,对设备提出以下要求:(1) 采取减振缓冲措施,确保设备内的电子元器件和机械零部件在受到外界强烈振动和冲击的条件下,不致变形和损坏.(2) 提高电子设备的耐冲击,耐振动能力,保证电子设备的可靠性. 3. 电磁干扰对电子设备的要求电子设备工作的周围空间充满了由于各种原因所产生的电磁波,造成外部及内部干扰.电磁干扰的存在,使设备输出噪声增大,工作不稳定,甚至不能安全工作. 2.1.2 使用方面...
