桥梁用电施工组织设计(DOC10页)VIP免费

桥梁用电施工组织设计(DOC10页)_第1页
1/10
桥梁用电施工组织设计(DOC10页)_第2页
2/10
桥梁用电施工组织设计(DOC10页)_第3页
3/10

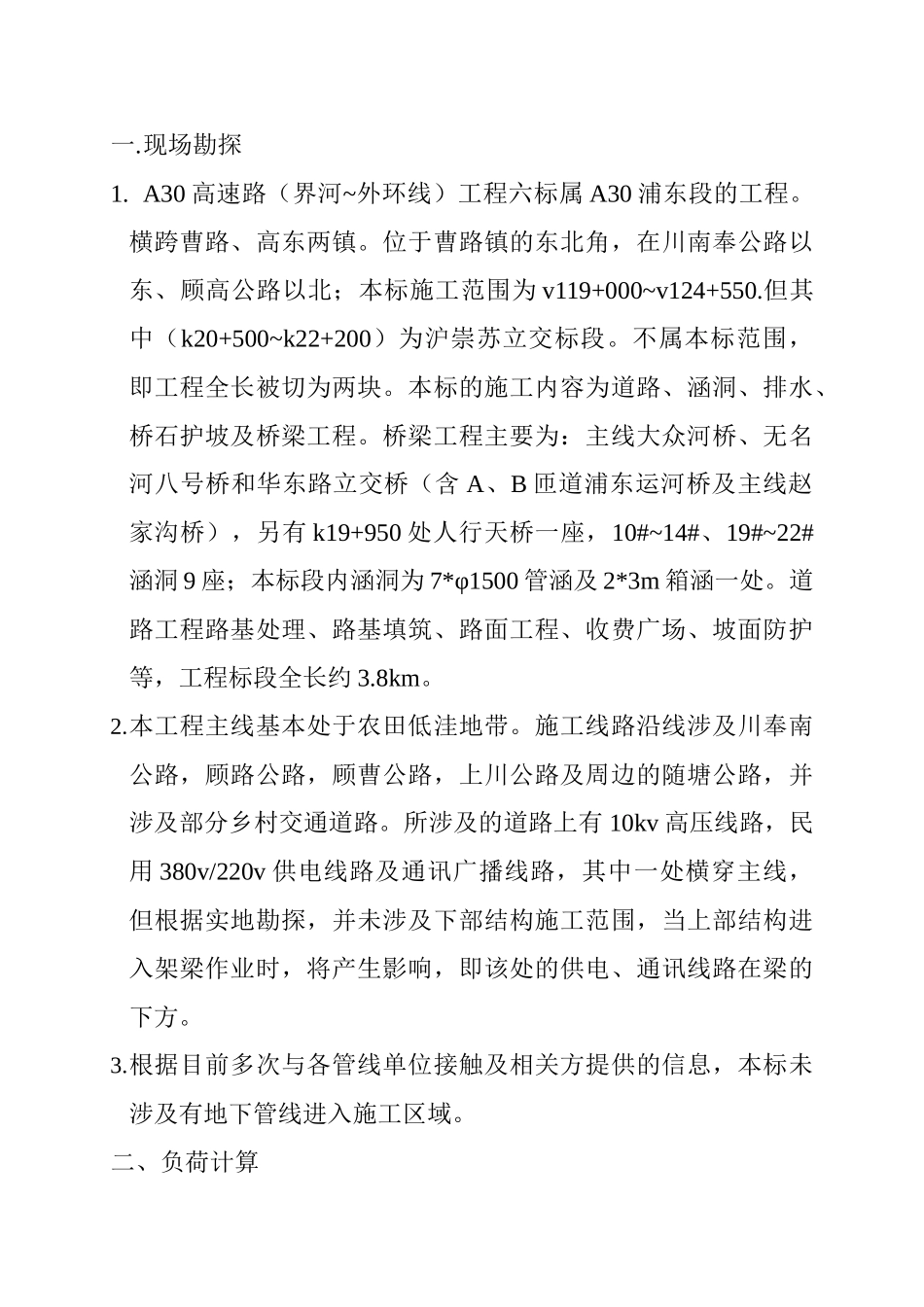

一.现场勘探1. A30 高速路(界河~外环线)工程六标属 A30 浦东段的工程。横跨曹路、高东两镇。位于曹路镇的东北角,在川南奉公路以东、顾高公路以北;本标施工范围为 v119+000~v124+550.但其中(k20+500~k22+200)为沪崇苏立交标段。不属本标范围,即工程全长被切为两块。本标的施工内容为道路、涵洞、排水、桥石护坡及桥梁工程。桥梁工程主要为:主线大众河桥、无名河八号桥和华东路立交桥(含 A、B 匝道浦东运河桥及主线赵家沟桥),另有 k19+950 处人行天桥一座,10#~14#、19#~22#涵洞 9 座;本标段内涵洞为 7*φ1500 管涵及 2*3m 箱涵一处。道路工程路基处理、路基填筑、路面工程、收费广场、坡面防护等,工程标段全长约 3.8km。2.本工程主线基本处于农田低洼地带。施工线路沿线涉及川奉南公路,顾路公路,顾曹公路,上川公路及周边的随塘公路,并涉及部分乡村交通道路。所涉及的道路上有 10kv 高压线路,民用 380v/220v 供电线路及通讯广播线路,其中一处横穿主线,但根据实地勘探,并未涉及下部结构施工范围,当上部结构进入架梁作业时,将产生影响,即该处的供电、通讯线路在梁的下方。3.根据目前多次与各管线单位接触及相关方提供的信息,本标未涉及有地下管线进入施工区域。二、负荷计算按电动机械设备、电焊设备、照明设备三个类别分别列表后进行计算。表(一) 电动机械设备负荷表序号设备名称数量单台容量(kw)合计容量(kw)1钢筋切断机37.522.52钢筋弯曲机34123木工圆锯34124木工平刨34125水泵102206钢筋切割机62127食堂冰箱326合计100.5表(二) 电焊设备负荷表序号设备名称数量单台容量(kw)合计容量(kw)1钢筋对焊机21002002交流电焊机1241564合计764表(三) 照明负荷表序号室外照明灯具名称数量单台容量(w)合计容量(kw)1碘钨灯301000302镝灯8350028合计581室内照明办公楼日光灯45482.22办公室空调3300093生活区4010044浴室取暖器2200045本部食堂8480.3861#生活区食堂10480.487食堂热水器39000278食堂蒸饭箱2180003691#、2#生活区吊扇401104.410办公室食堂 空调标养室16150017.5合计105综合表(一)、表(二)、表(三)所确定该施工现场用电总容量为:P 总=1.05×(K1∑P1+ K2∑P2+K3∑P3+ K4∑P4) =1.05×(0.6×100.5+0.6×764+0.8×58+1.0×105) =700KVA三、选择变压器容量1、变压器容量的确定及安装位置本标的施工临时用电电源,经过前期与供电部门联系,向当地村委求援,结合本单位...
