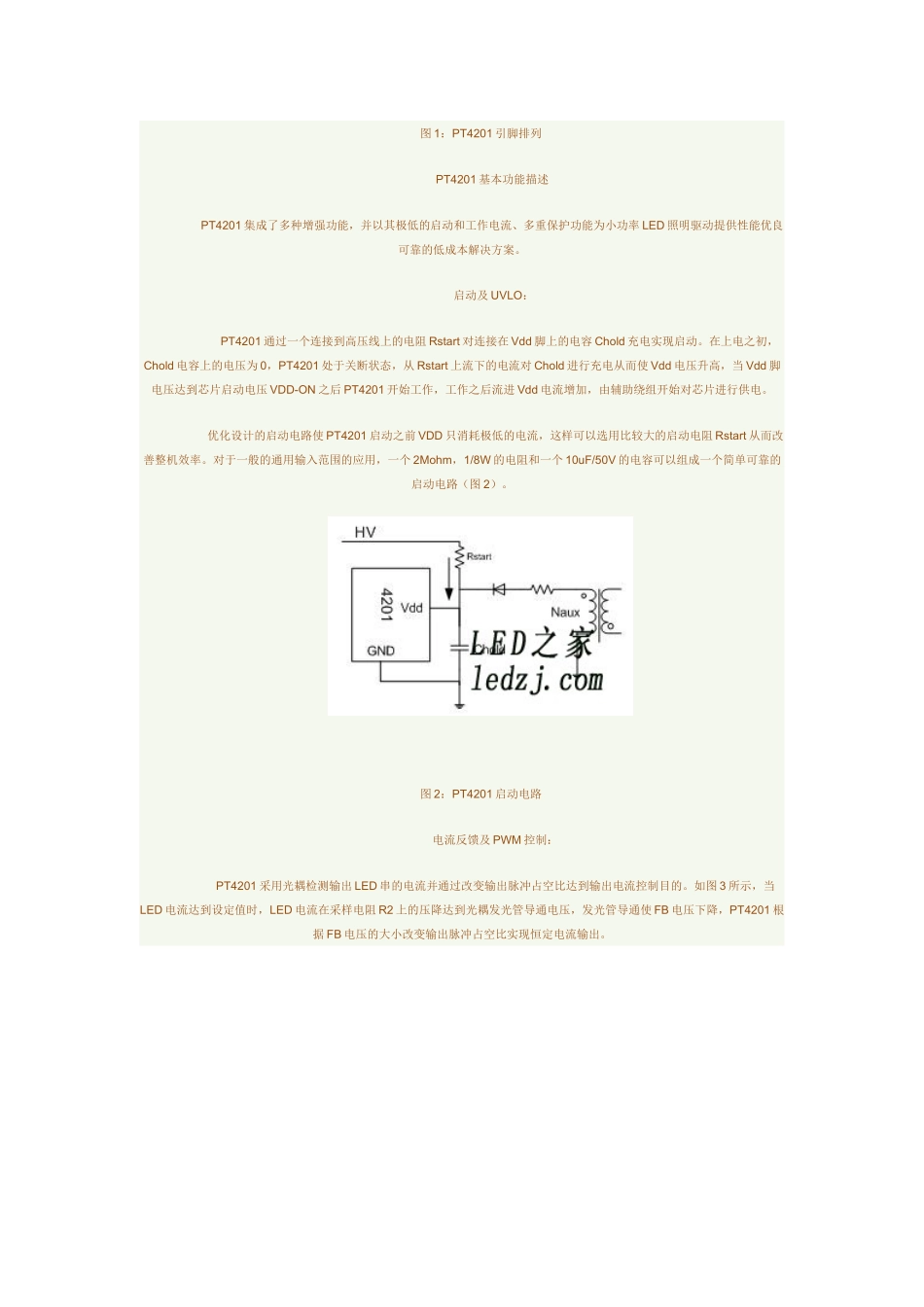

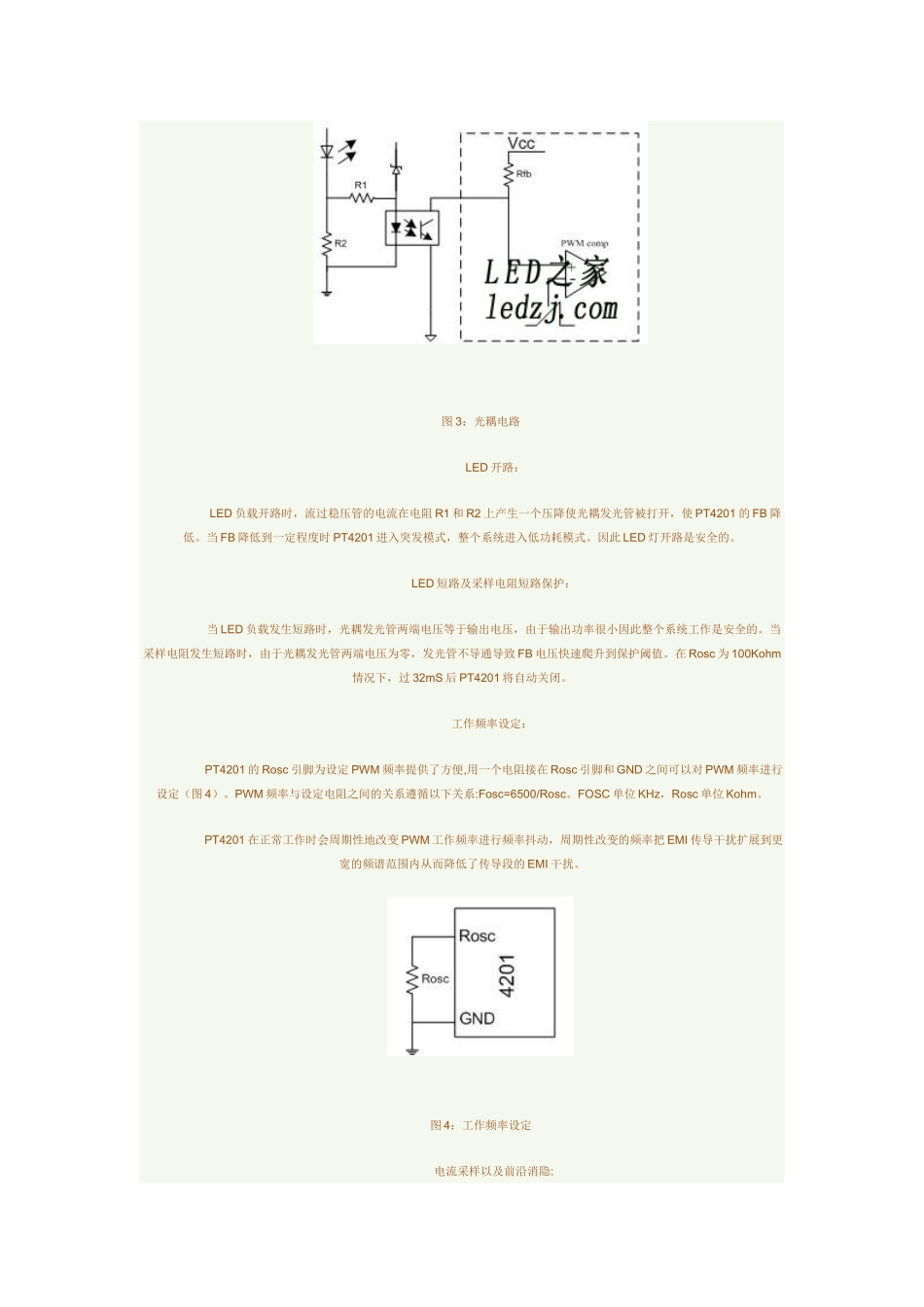

精彩论文：PT4201 控制芯片的离线式 LED 射灯设计技术默认分类 2009-09-29 14:17 阅读 118 评论 0 字号： 大 中 小 LED 照明以其高节能、长寿命、利环保的特点成为大家广为关注的焦点。国内许多地方已经有应用于功能性照明领域的成功案例。我国半导体照明应用技术渐渐走在了世界的前列，随着国家和地方政府的政策鼓励，许多地方在室外照明如：路灯、景观照明等；室内照明如：地铁、地下车库、博物馆；特殊场合照明：如低温照明、矿灯照明、汽车灯等方面被应用广泛。一些传统照明企业开始投资转型 LED 灯具。 LED 室内照明和应用技术上正在突飞猛进。室内照明无疑是个巨大的市场，市场前景毋庸置疑。相信在 2010 年会在家居照明中占据较大的市场份额。LED 之家论坛：bbs.ledzj.com 室内照明最普遍的灯具就是 E27、GU10、PAR30、PAR38 等 AC220V 高压直接输入的 LED 射灯。E27、Gu10 LED 射灯需要 AC 直接变换成 DC 的 LED 恒流源，才能驱动高亮度 LED 光源发光。目前还不能提供单个 SoC 的集成电路产品，大多数是采用原边或副边反馈的开关电源方案。但是原边反馈的方案存在输出电流精度不高的问题，一般都在+-5%左右。而采用副边反馈的反激式恒流驱动方案，输出电流精度可达+-2%。 可用于副边反馈的反激式恒流驱动方案的驱动 IC 很多，本文将详细介绍基于 PT4201 控制芯片的离线式 LED 射灯设计技术。 1W-30W 离线式高亮度 LED 驱动控制器 PT4201 PT4201 是一款工作于电流模式、可驱动 1W 至 30W 照明或射灯的高亮度 LED 驱动控制器，适用于 1W 至 30W的各种 LED 照明和射灯应用，包括 E27、PAR30、PAR38 等。基于 PT4201 的隔离式光耦反馈的高亮度 LED 驱动系统具有恒流精度高、外围电路简单、无闪烁和 EMI 辐射低的显著优点。在正常工作状态下控制器的振荡频率可以通过外部电阻精确设定。同时，PT4201 的前侧消隐电路帮助克服外部功率器件开启瞬间的电压毛刺，能有效避免控制器的误动作造成的 LED 灯闪烁。内部集成的电流斜率补偿功能提高了系统稳定性。 PT4201 提供完善的保护功能以提高 LED 照明系统的可靠性，包括逐周期过流保护（OCP）、VDD 过压保护（OVP）以及 VDD 欠压保护（UVLO）等。OUT 输出脉冲高电压被嵌制在 18V 保护外部功率 MOS。短路保护功能防止 LED负载短路时损坏系统。 PT4201 提供 SOT-23-6 封装，引脚排列见图 1。图 1：PT...
