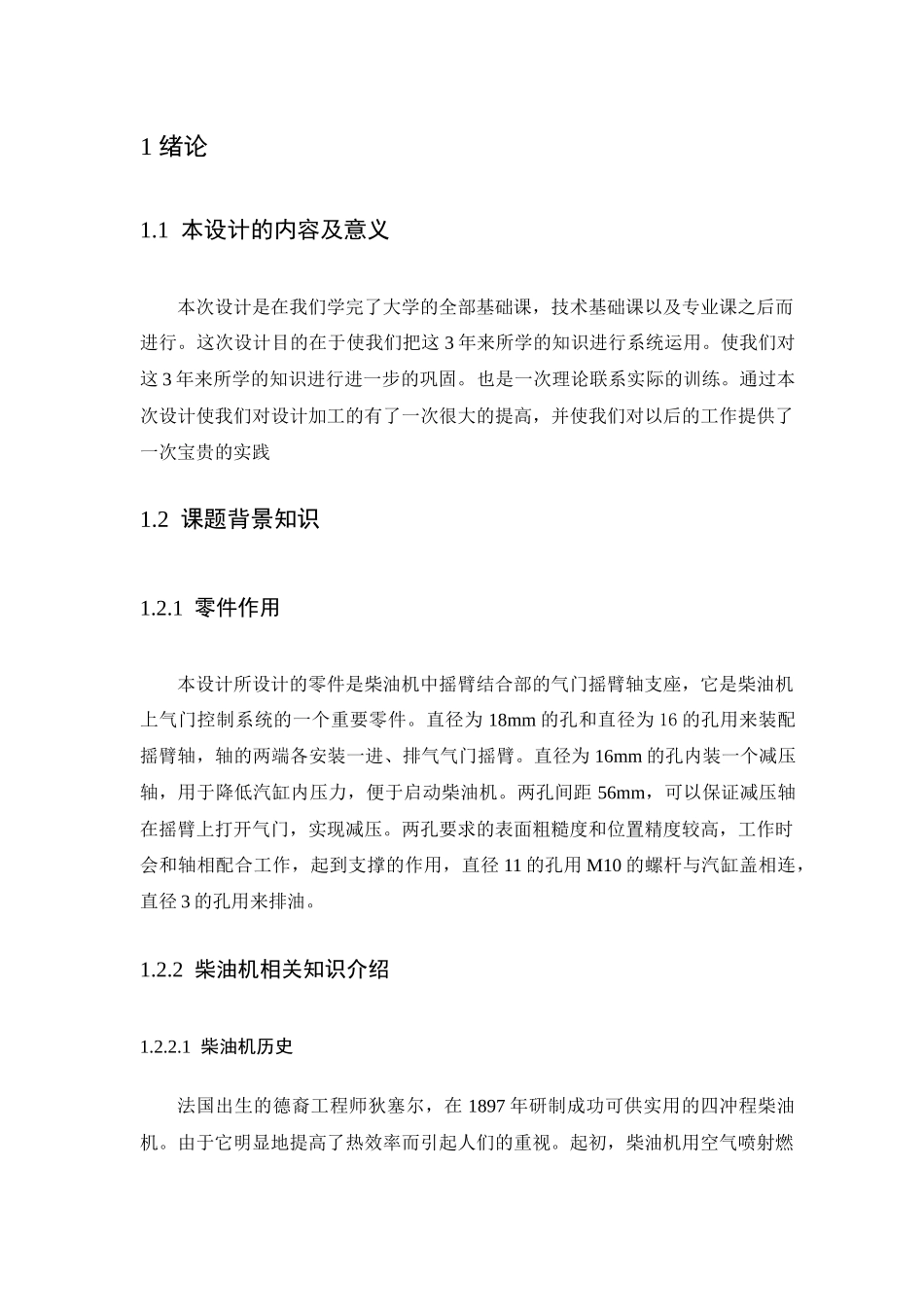

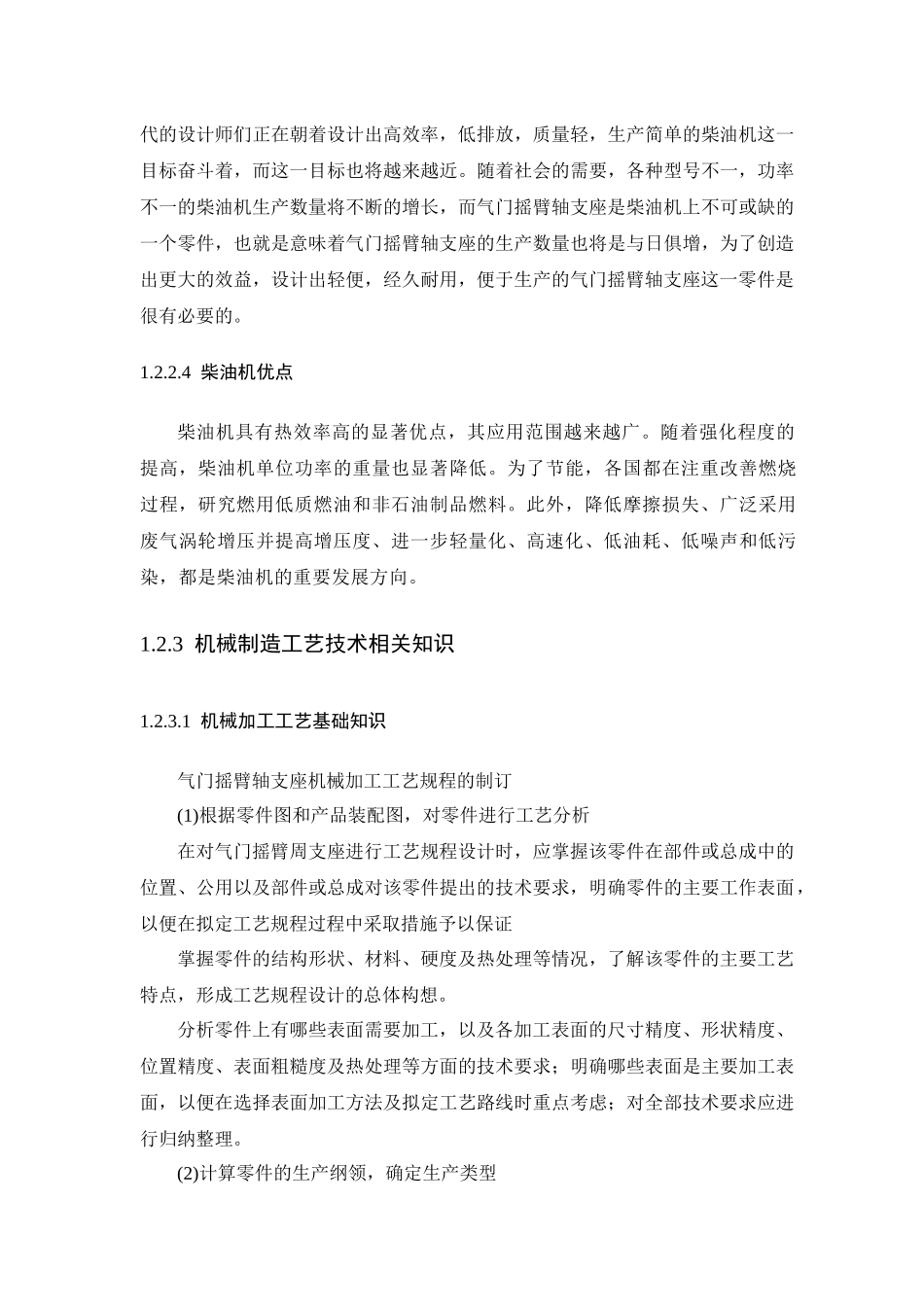

1 绪论1.1 本设计的内容及意义本次设计是在我们学完了大学的全部基础课，技术基础课以及专业课之后而进行。这次设计目的在于使我们把这 3 年来所学的知识进行系统运用。使我们对这 3 年来所学的知识进行进一步的巩固。也是一次理论联系实际的训练。通过本次设计使我们对设计加工的有了一次很大的提高，并使我们对以后的工作提供了一次宝贵的实践1.2 课题背景知识1.2.1 零件作用本设计所设计的零件是柴油机中摇臂结合部的气门摇臂轴支座，它是柴油机上气门控制系统的一个重要零件。直径为 18mm 的孔和直径为 16 的孔用来装配摇臂轴，轴的两端各安装一进、排气气门摇臂。直径为 16mm 的孔内装一个减压轴，用于降低汽缸内压力，便于启动柴油机。两孔间距 56mm，可以保证减压轴在摇臂上打开气门，实现减压。两孔要求的表面粗糙度和位置精度较高，工作时会和轴相配合工作，起到支撑的作用，直径 11 的孔用 M10 的螺杆与汽缸盖相连，直径 3 的孔用来排油。1.2.2 柴油机相关知识介绍1.2.2.1 柴油机历史法国出生的德裔工程师狄塞尔，在 1897 年研制成功可供实用的四冲程柴油机。由于它明显地提高了热效率而引起人们的重视。起初，柴油机用空气喷射燃料，附属装置庞大笨重，只用于固定作业。二十世纪初，开始用于船舶，1905 年制成第一台船用二冲程柴油机。1922 年，德国的博施发明机械喷射装置，逐渐替代了空气喷射。二十世纪 20 年代后期出现了高速柴油机，并开始用于汽车。到了 50 年代，一些结构性能更加完善的新型系列化、通用化的柴油机发展起来，从此柴油机进入了专业化大量生产阶段。特别是在采用了废气涡轮增压技术以后，柴油机已成为现代动力机械中最重要的部分。1.2.2.2 柴油机种类① 按工作循环可分为四冲程和二冲程柴油机。②按冷却方式可分为水冷和风冷柴油机。③按进气方式可分为增压和非增压（自然吸气）柴油机。④按转速可分为高速(大于 1000 转／分)、中速（300～1000 转／分）和低速（小于 300 转／分）柴油机。⑤按燃烧室可分为直接喷射式、涡流室式和预燃室式柴油机。⑥按气体压力作用方式可分为单作用式、双作用式和对置活塞式柴油机等。⑦按气缸数目可分为单缸和多缸柴油机。⑧按用途可分为船用柴油机、机车柴油机、车用柴油机、农业机械用柴油机、工程机械用柴油机、发电用柴油机、固定动力用柴油机。⑨按供油方式可分为机械高压油泵供油和高压共轨电子控制喷射供油。⑩按气缸排列方式可分为...
