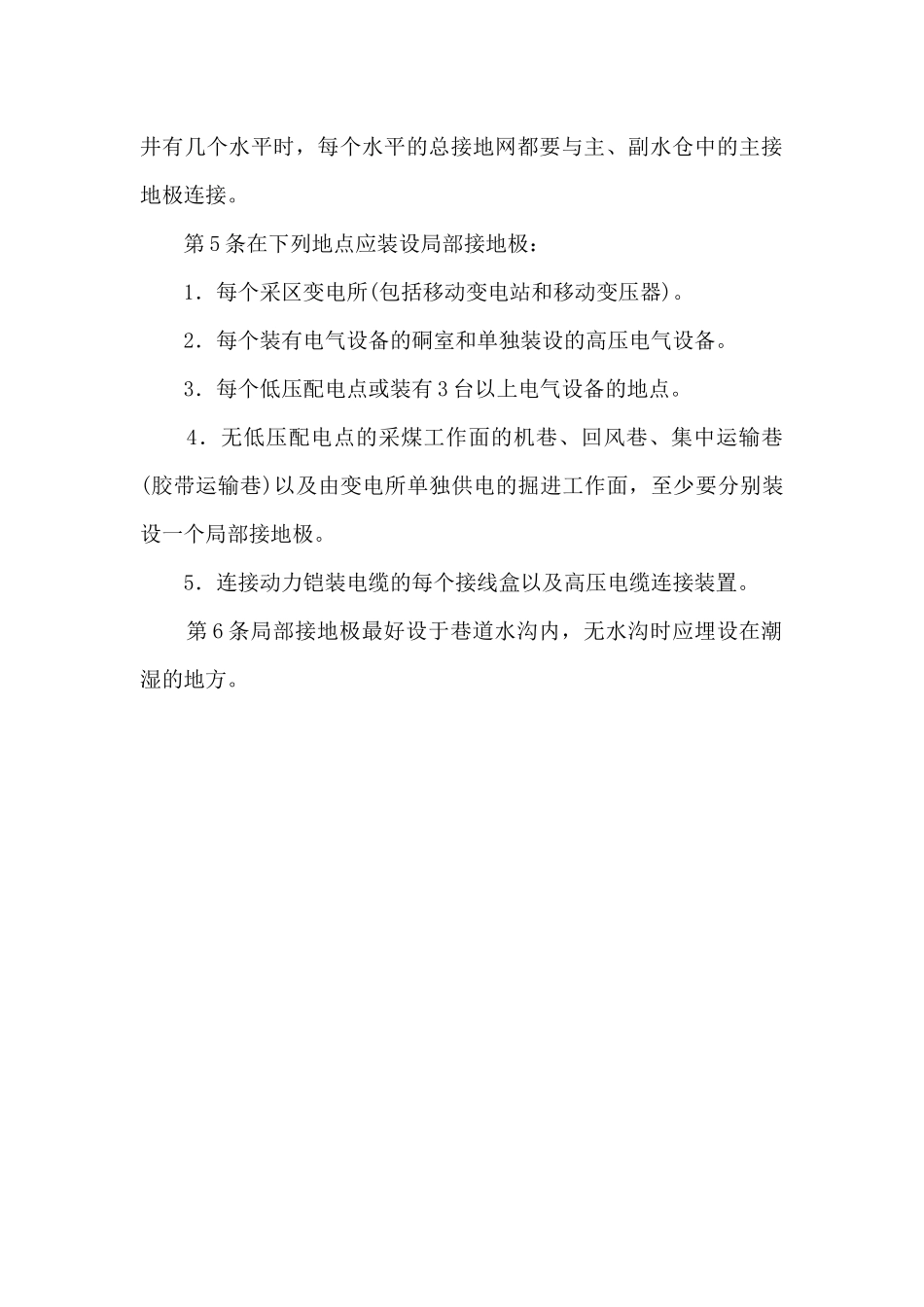

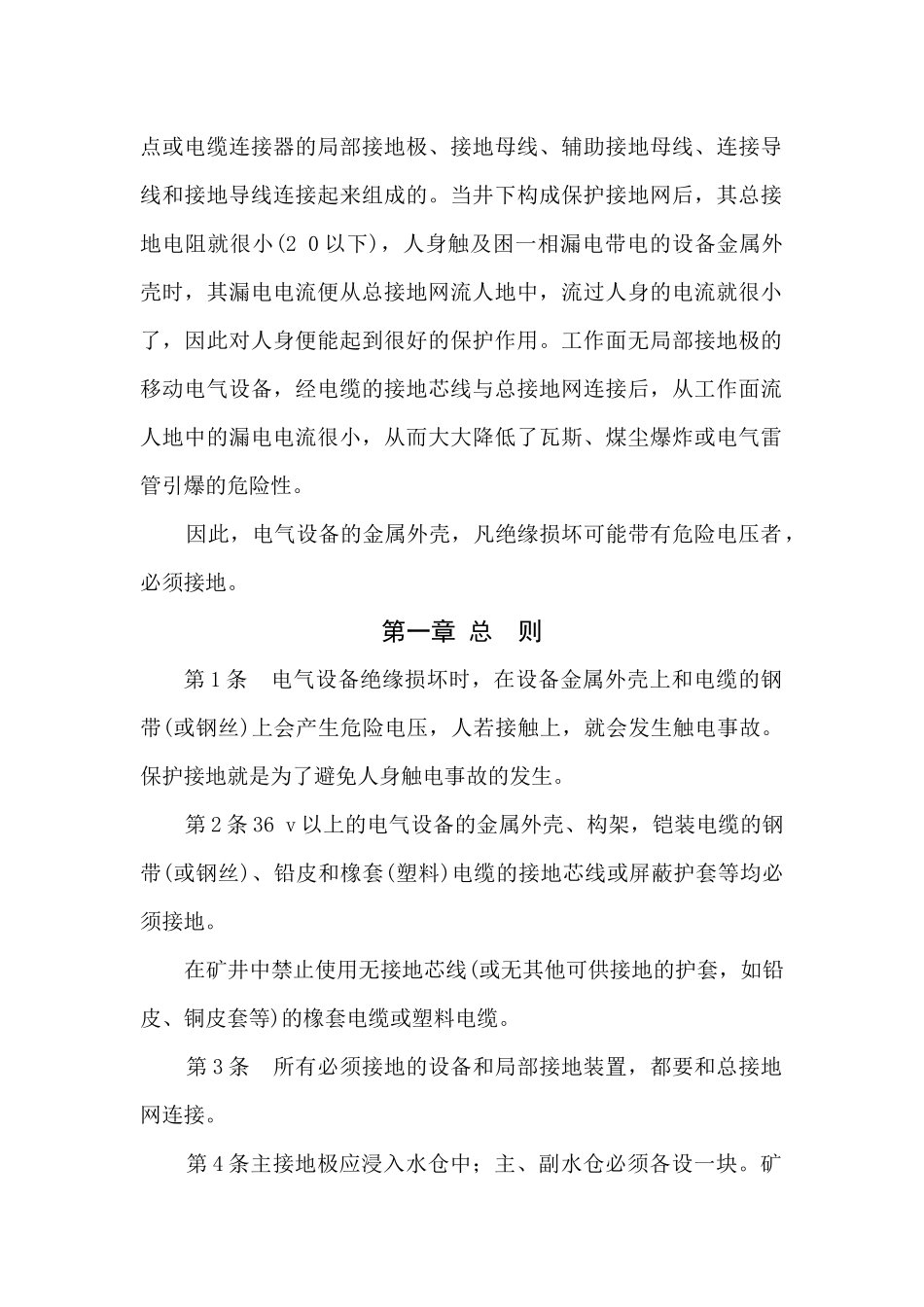

煤矿井下保护接地装置的安装、检查、测定工作细则煤矿井下保护接地网的组成和作用 井下巷道狭窄，人身接触电气设备外壳的机会较多，电气设备的绝缘一旦损坏，发生一相碰壳事故，其金属外壳与该相导体便具有相同的电位，此时人身触及因发生漏电而带电的电气设备金属外壳时，将会发生触电危险。 如果把电气设备的金属外壳经导电体与大地连接起来，在满足一定的接地电阻的条件下，该设备外壳的电位可降低到安全范围之内，因此流过人身的触电电流也在安全值之内，足以防止人身触电事故的发生，这种为了防止人身触电，将电气设备的金属外壳接地的方法，称为保护接地。 虽然保护接地装置的接地电阻越小越好，但要实现每台电气设备各自的接地电阻均小于规定值，还是非常困难的。此外，保护装置的接地电阻越小，通过它流人大地中的漏电电流就越大，引起瓦斯、煤尘爆炸或电气雷管引爆的危险就越大。解决这一问题的有效措施是将井下的各种保护接地装置通过接地导线连接起来，组成保护接地网。图 1 为井下保护接地网示意图。由图 l 可见，井下保护接地网是利用供电的高、低压铠装电缆的金属外皮和橡套电缆的接地芯线，把分布在井下中央变电所、井底车场、运输大巷、采区变电所以及工作面配电点的电气设备的金属外壳在电气上连接起来，并与安设于井下中央变电所附近主、副水仓中的主接地极、各配电点或电缆连接器的局部接地极、接地母线、辅助接地母线、连接导线和接地导线连接起来组成的。当井下构成保护接地网后，其总接地电阻就很小(2 0 以下)，人身触及困一相漏电带电的设备金属外壳时，其漏电电流便从总接地网流人地中，流过人身的电流就很小了，因此对人身便能起到很好的保护作用。工作面无局部接地极的移动电气设备，经电缆的接地芯线与总接地网连接后，从工作面流人地中的漏电电流很小，从而大大降低了瓦斯、煤尘爆炸或电气雷管引爆的危险性。 因此，电气设备的金属外壳，凡绝缘损坏可能带有危险电压者，必须接地。第一章 总 则 第 1 条 电气设备绝缘损坏时，在设备金属外壳上和电缆的钢带(或钢丝)上会产生危险电压，人若接触上，就会发生触电事故。保护接地就是为了避免人身触电事故的发生。 第 2 条 36 v 以上的电气设备的金属外壳、构架，铠装电缆的钢带(或钢丝)、铅皮和橡套(塑料)电缆的接地芯线或屏蔽护套等均必须接地。 在矿井中禁止使用无接地芯线(或无其他可供接地的护套，如铅皮、铜皮套等)的橡套电缆或塑料电缆。 第...
