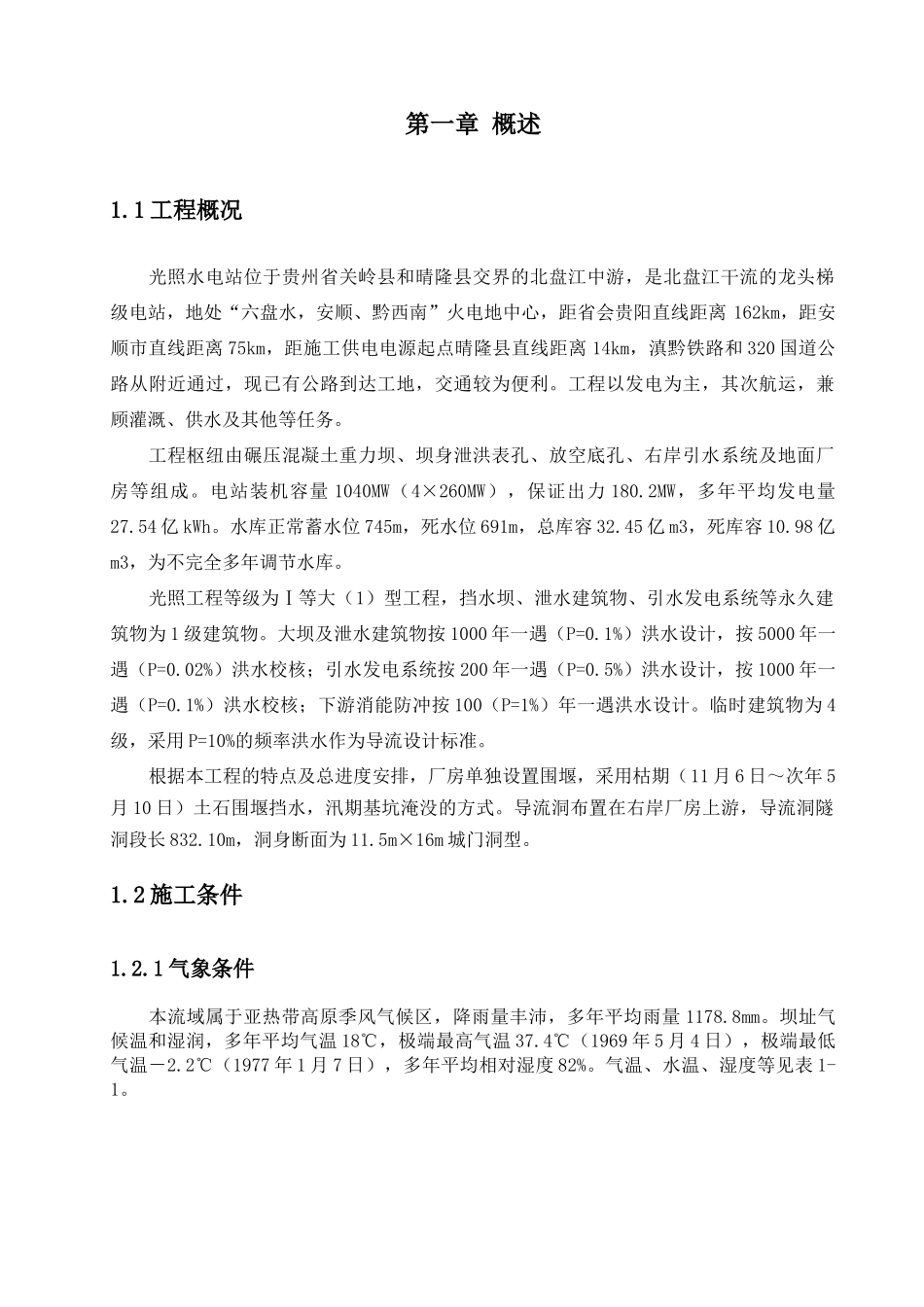

第一章 概述1.1 工程概况光照水电站位于贵州省关岭县和晴隆县交界的北盘江中游，是北盘江干流的龙头梯级电站，地处“六盘水，安顺、黔西南”火电地中心，距省会贵阳直线距离 162km，距安顺市直线距离 75km，距施工供电电源起点晴隆县直线距离 14km，滇黔铁路和 320 国道公路从附近通过，现已有公路到达工地，交通较为便利。工程以发电为主，其次航运，兼顾灌溉、供水及其他等任务。工程枢纽由碾压混凝土重力坝、坝身泄洪表孔、放空底孔、右岸引水系统及地面厂房等组成。电站装机容量 1040MW（4×260MW），保证出力 180.2MW，多年平均发电量27.54 亿 kWh。水库正常蓄水位 745m，死水位 691m，总库容 32.45 亿 m3，死库容 10.98 亿m3，为不完全多年调节水库。光照工程等级为Ⅰ等大（1）型工程，挡水坝、泄水建筑物、引水发电系统等永久建筑物为 1 级建筑物。大坝及泄水建筑物按 1000 年一遇（P=0.1%）洪水设计，按 5000 年一遇（P=0.02%）洪水校核；引水发电系统按 200 年一遇（P=0.5%）洪水设计，按 1000 年一遇（P=0.1%）洪水校核；下游消能防冲按 100（P=1%）年一遇洪水设计。临时建筑物为 4级，采用 P=10%的频率洪水作为导流设计标准。根据本工程的特点及总进度安排，厂房单独设置围堰，采用枯期（11 月 6 日～次年 5月 10 日）土石围堰挡水，汛期基坑淹没的方式。导流洞布置在右岸厂房上游，导流洞隧洞段长 832.10m，洞身断面为 11.5m×16m 城门洞型。1.2 施工条件1.2.1 气象条件本流域属于亚热带高原季风气候区，降雨量丰沛，多年平均雨量 1178.8mm。坝址气候温和湿润，多年平均气温 18℃，极端最高气温 37.4℃（1969 年 5 月 4 日），极端最低气温－2.2℃（1977 年 1 月 7 日），多年平均相对湿度 82%。气温、水温、湿度等见表 1-1。表 1-1 气象资料表项 目单位1 月 2 月 3 月 4 月 5 月 6 月 7 月 8 月 9 月 10 月 11 月 12 月全年多年平均降水量mm 15.3 17.7 20.0 58.9 152.1240.0208.6182.4142.4 89.6 36.5 15.31178.8平均降水天数(≥10mm)天0.20.40.52.25.27.87.27.04.93.71.40.340.8多年平均蒸发量mm 40.5 52.4 91.2 111.7 118.4100.4 117.8107.7 85.8 65.6 47.9 40.7980.1多年平均气温℃8.710.4 15.4 19.4 22.2 23.7 25.1 24.7 22.3 18.7 14.3 10.418.0多年平均水温℃ 12.8 13.3 16.1 19.2 20.9 20.4 21.3 21...
