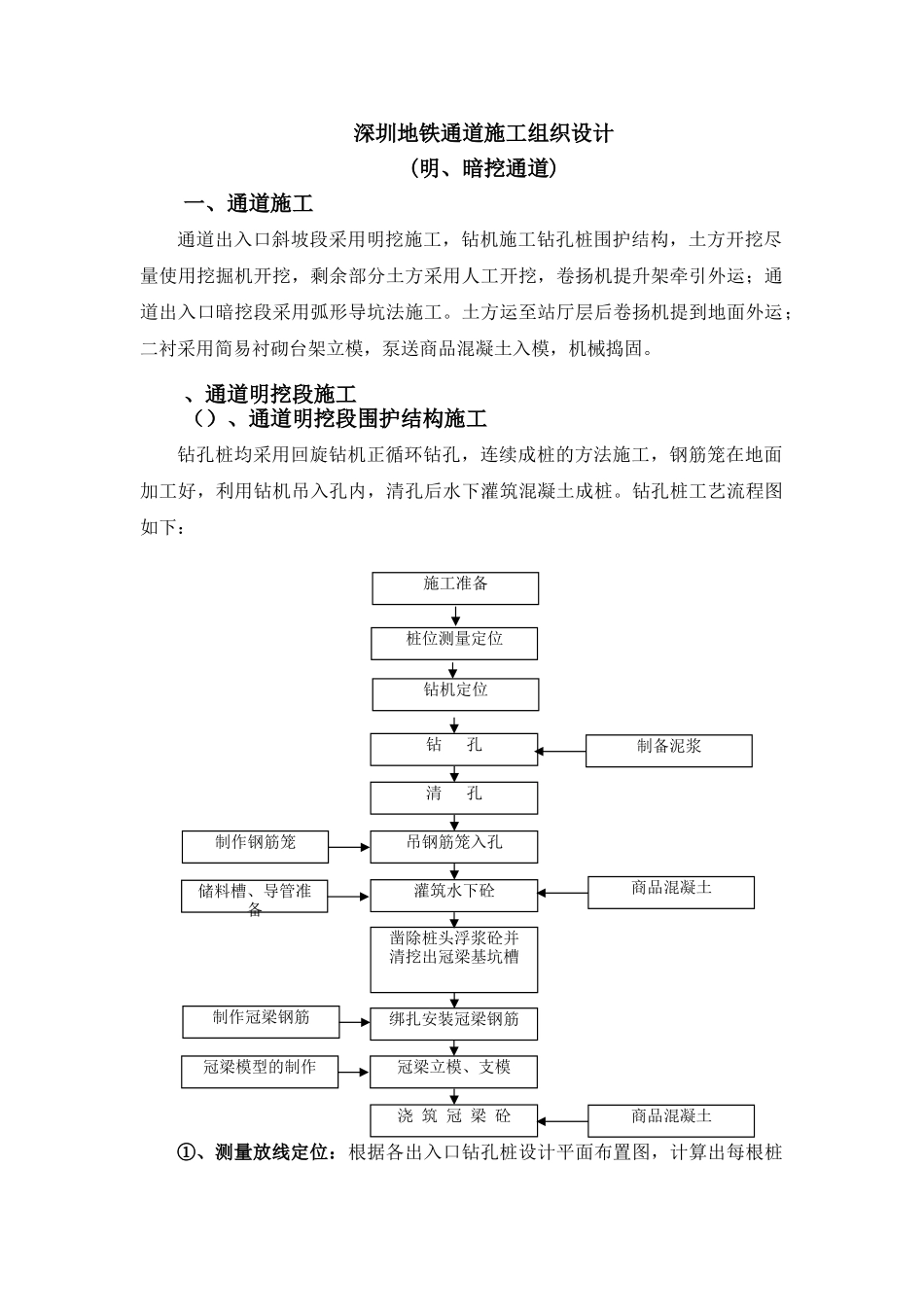

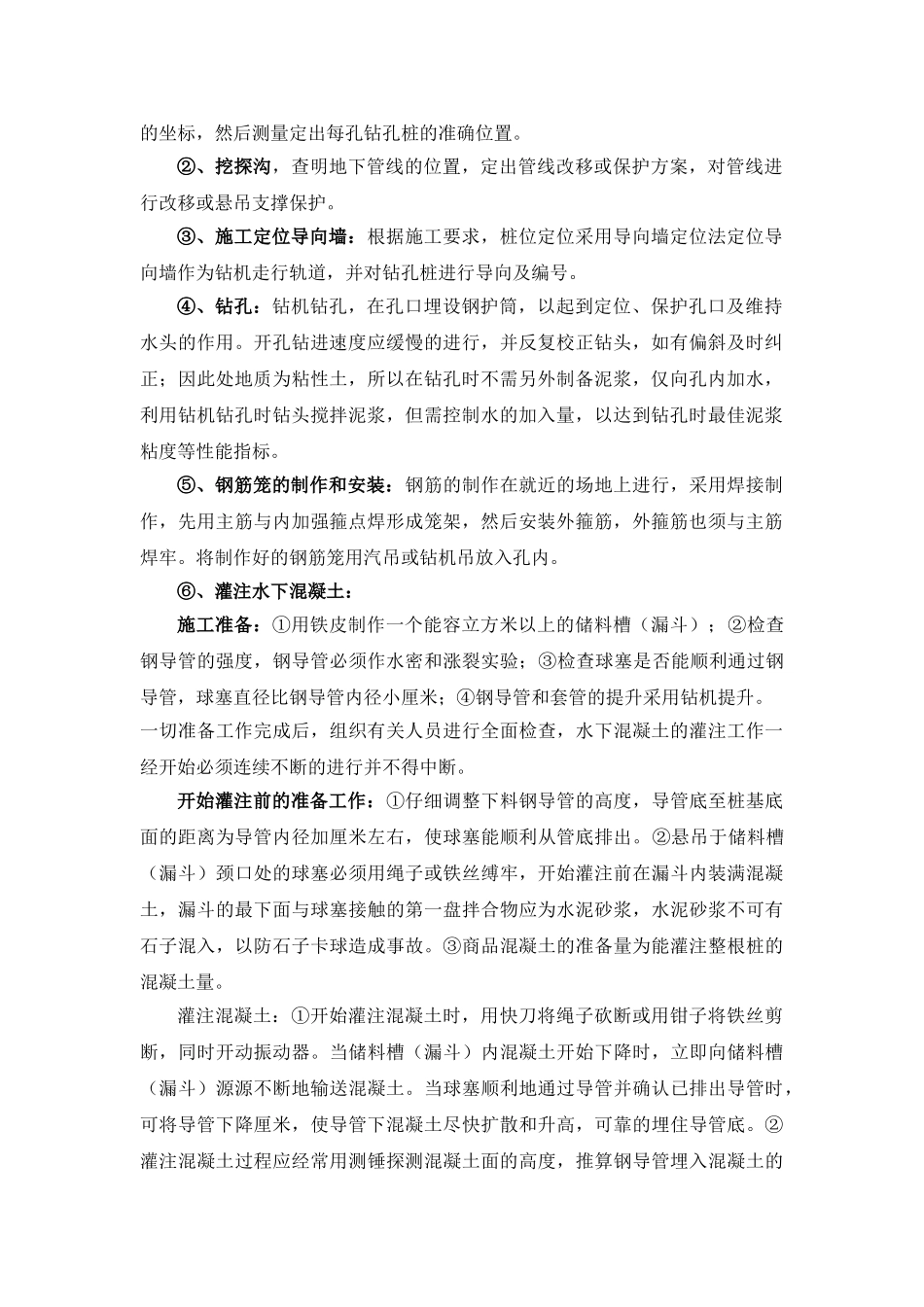

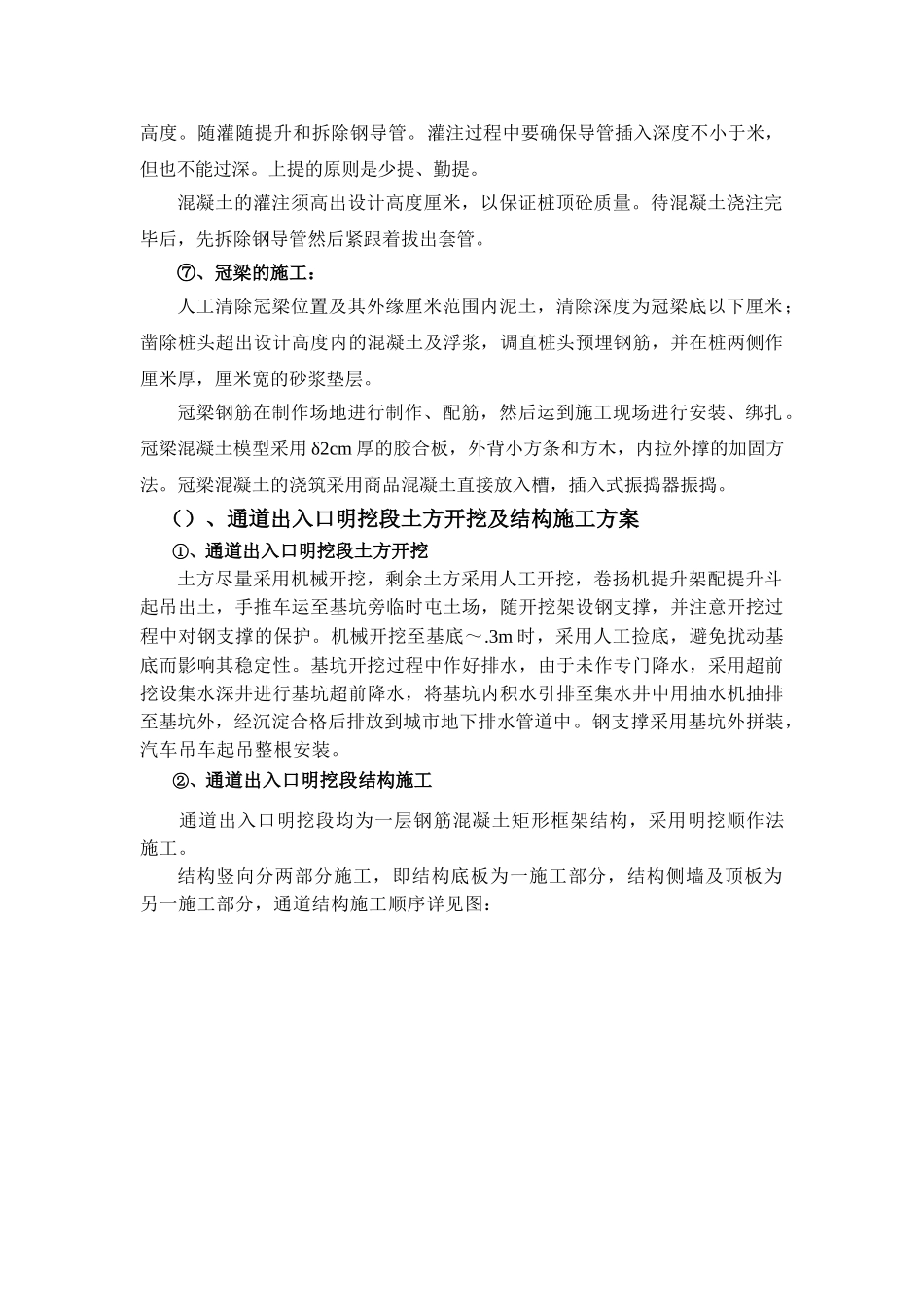

深圳地铁通道施工组织设计(明、暗挖通道)一、通道施工通道出入口斜坡段采用明挖施工，钻机施工钻孔桩围护结构，土方开挖尽量使用挖掘机开挖，剩余部分土方采用人工开挖，卷扬机提升架牵引外运；通道出入口暗挖段采用弧形导坑法施工。土方运至站厅层后卷扬机提到地面外运；二衬采用简易衬砌台架立模，泵送商品混凝土入模，机械捣固。、通道明挖段施工（）、通道明挖段围护结构施工钻孔桩均采用回旋钻机正循环钻孔，连续成桩的方法施工，钢筋笼在地面加工好，利用钻机吊入孔内，清孔后水下灌筑混凝土成桩。钻孔桩工艺流程图如下： ①、测量放线定位：根据各出入口钻孔桩设计平面布置图，计算出每根桩桩位测量定位钻机定位钻 孔清 孔吊钢筋笼入孔灌筑水下砼凿除桩头浮浆砼并清挖出冠梁基坑槽绑扎安装冠梁钢筋制作钢筋笼储料槽、导管准备制作冠梁钢筋冠梁立模、支模冠梁模型的制作浇 筑 冠 梁 砼施工准备商品混凝土商品混凝土制备泥浆的坐标，然后测量定出每孔钻孔桩的准确位置。②、挖探沟，查明地下管线的位置，定出管线改移或保护方案，对管线进行改移或悬吊支撑保护。③、施工定位导向墙：根据施工要求，桩位定位采用导向墙定位法定位导向墙作为钻机走行轨道，并对钻孔桩进行导向及编号。④、钻孔：钻机钻孔，在孔口埋设钢护筒，以起到定位、保护孔口及维持水头的作用。开孔钻进速度应缓慢的进行，并反复校正钻头，如有偏斜及时纠正；因此处地质为粘性土，所以在钻孔时不需另外制备泥浆，仅向孔内加水，利用钻机钻孔时钻头搅拌泥浆，但需控制水的加入量，以达到钻孔时最佳泥浆粘度等性能指标。⑤、钢筋笼的制作和安装：钢筋的制作在就近的场地上进行，采用焊接制作，先用主筋与内加强箍点焊形成笼架，然后安装外箍筋，外箍筋也须与主筋焊牢。将制作好的钢筋笼用汽吊或钻机吊放入孔内。⑥、灌注水下混凝土：施工准备：①用铁皮制作一个能容立方米以上的储料槽（漏斗）；②检查钢导管的强度，钢导管必须作水密和涨裂实验；③检查球塞是否能顺利通过钢导管，球塞直径比钢导管内径小厘米；④钢导管和套管的提升采用钻机提升。一切准备工作完成后，组织有关人员进行全面检查，水下混凝土的灌注工作一经开始必须连续不断的进行并不得中断。开始灌注前的准备工作：①仔细调整下料钢导管的高度，导管底至桩基底面的距离为导管内径加厘米左右，使球塞能顺利从管底排出。②悬吊于储料槽（漏斗）颈口处的球塞必须用绳子或铁丝缚牢，开始灌注前在漏斗内...
