《互换性与测量技术基础》电子教案(DOC68页)VIP免费

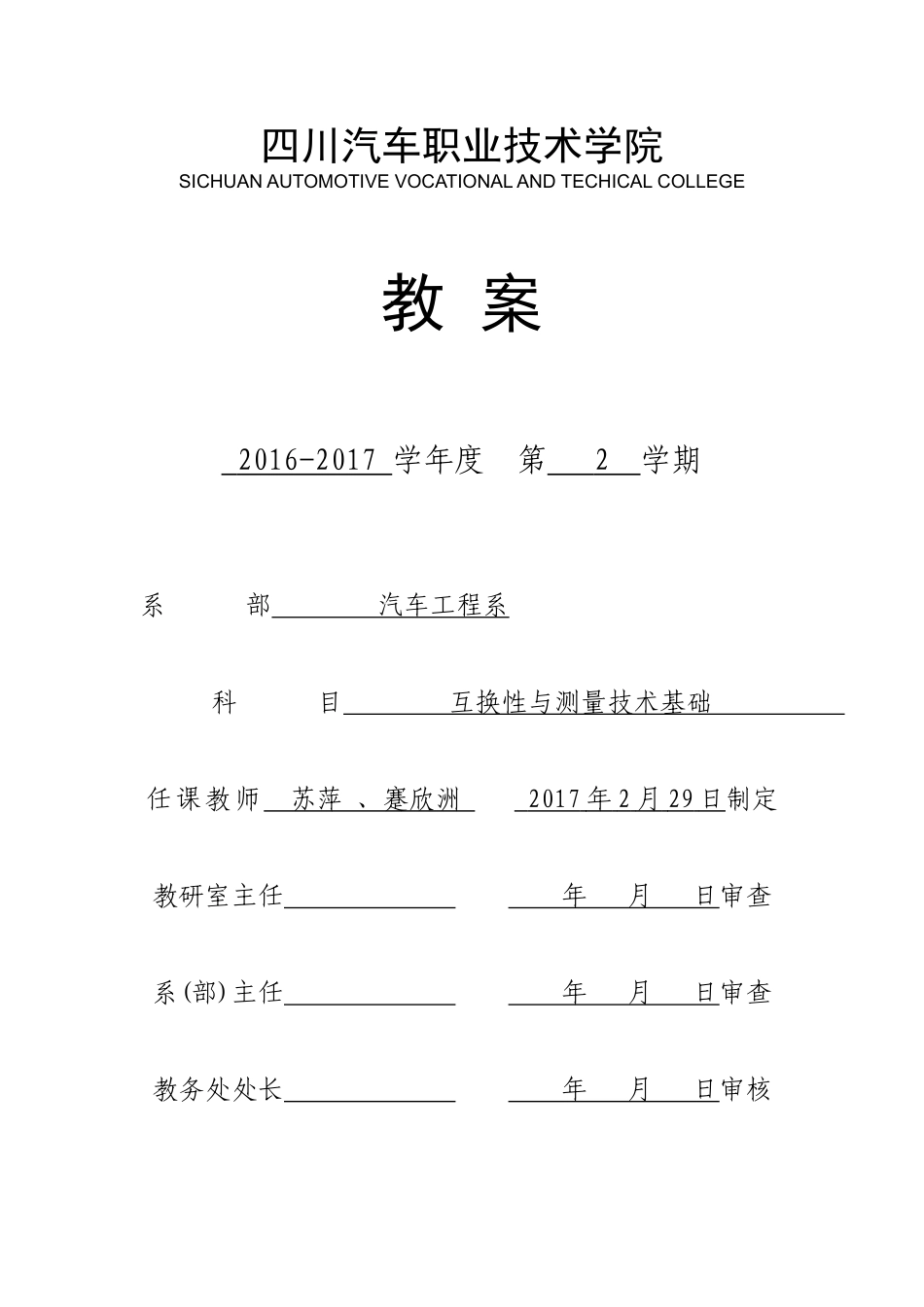

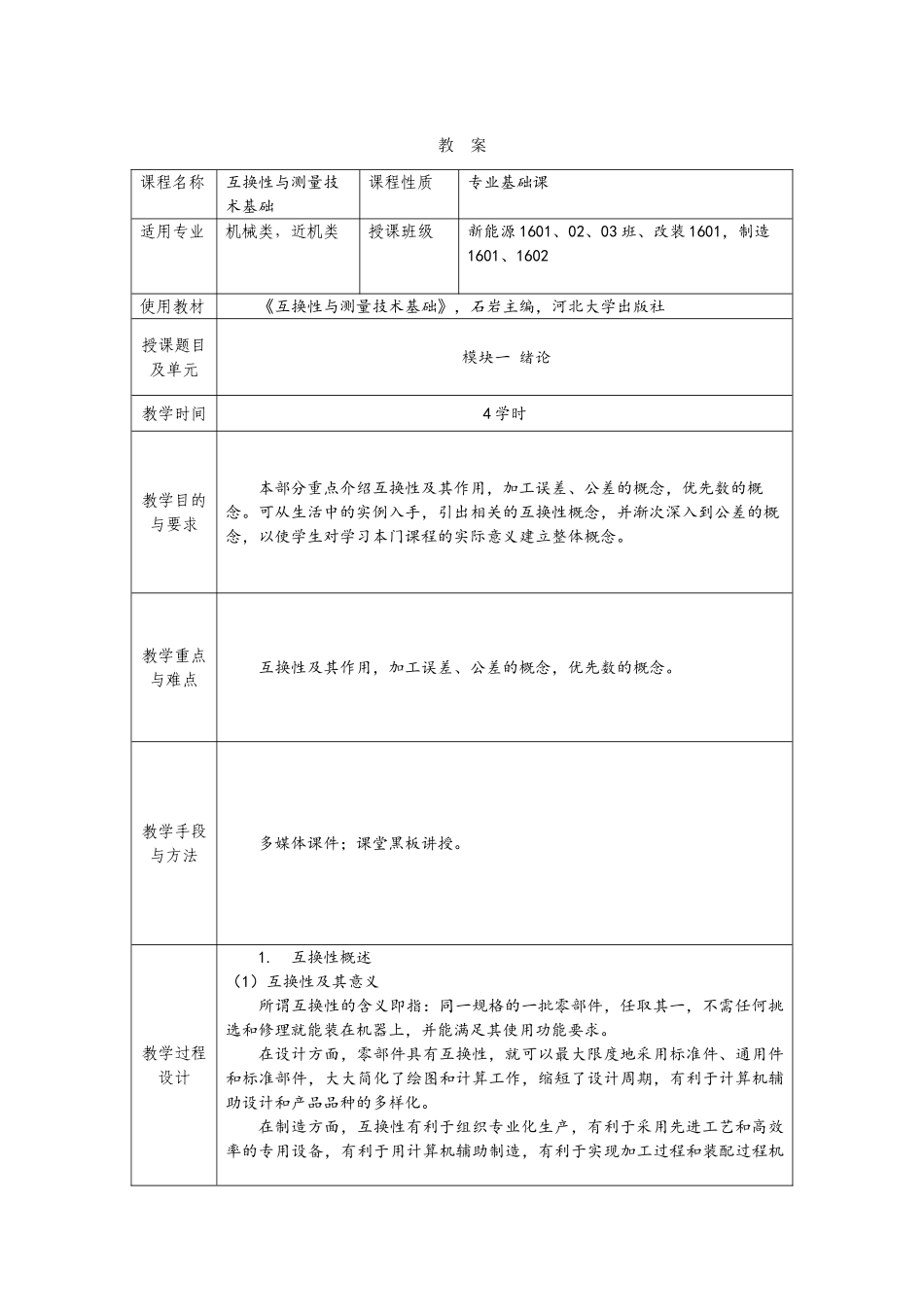

四川汽车职业技术学院SICHUAN AUTOMOTIVE VOCATIONAL AND TECHICAL COLLEGE教 案 2016-2017 学年度 第 2 学期系 部 汽车工程系 科 目 互换性与测量技术基础 任课教师 苏萍 、蹇欣洲 2017 年 2 月 29 日 制定教研室主任 年 月 日审查系(部)主任 年 月 日审查教务处处长 年 月 日审核教学副院长 年 月 日审批教 案课程名称 互换性与测量技术基础课程性质专业基础课适用专业机械类，近机类授课班级新能源 1601、02、03 班、改装 1601，制造1601、1602使用教材《互换性与测量技术基础》，石岩主编，河北大学出版社授课题目及单元模块一 绪论教学时间4 学时教学目的与要求本部分重点介绍互换性及其作用，加工误差、公差的概念，优先数的概念。可从生活中的实例入手，引出相关的互换性概念，并渐次深入到公差的概念，以使学生对学习本门课程的实际意义建立整体概念。教学重点与难点互换性及其作用，加工误差、公差的概念，优先数的概念。教学手段与方法多媒体课件；课堂黑板讲授。教学过程设计1. 互换性概述（1）互换性及其意义所谓互换性的含义即指：同一规格的一批零部件，任取其一，不需任何挑选和修理就能装在机器上，并能满足其使用功能要求。在设计方面，零部件具有互换性，就可以最大限度地采用标准件、通用件和标准部件，大大简化了绘图和计算工作，缩短了设计周期，有利于计算机辅助设计和产品品种的多样化。在制造方面，互换性有利于组织专业化生产，有利于采用先进工艺和高效率的专用设备，有利于用计算机辅助制造，有利于实现加工过程和装配过程机械化、自动化，从而可以提高劳动生产率和产品质量，降低生产成本。在使用和维修方面，具有互换性的零部件在磨损及损坏后可及时更换，因而减少了机器的维修时间和费用，保证机器连续运转，从而提高机器的使用价值。（2）互换性的分类机器和仪器制造业中的互换性，通常包括几何参数 (如尺寸)和力学性能(如硬度、强度)的互换，本课程仅讨论几何参数的互换。所谓几何参数互换，主要包括零部件的尺寸、几何形状、相互的位置关系以及表面粗糙度等参数的互换。互换性按其互换程度，可分为完全互换和不完全互换。若一批零部件在装配时，不需要挑选、调整和修配，装配后即能满足预定的要求，这些零部件属于完全互换。零部件在加工完后，通过测量将零件按实际尺寸大小分为若干组，使各组组内零件间实际尺寸的差别减小，装配时按对应组进行。这样，既可保证...
