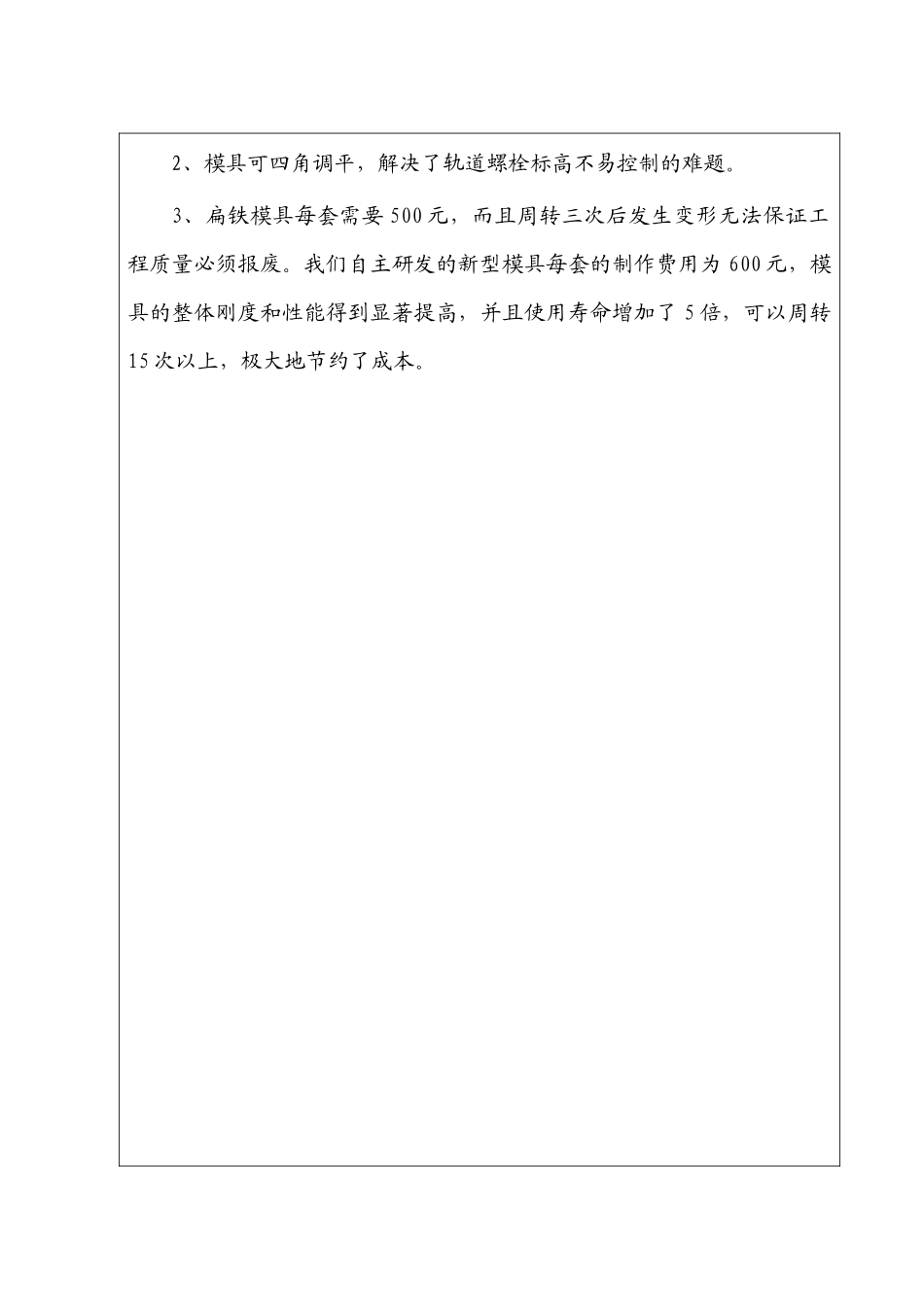

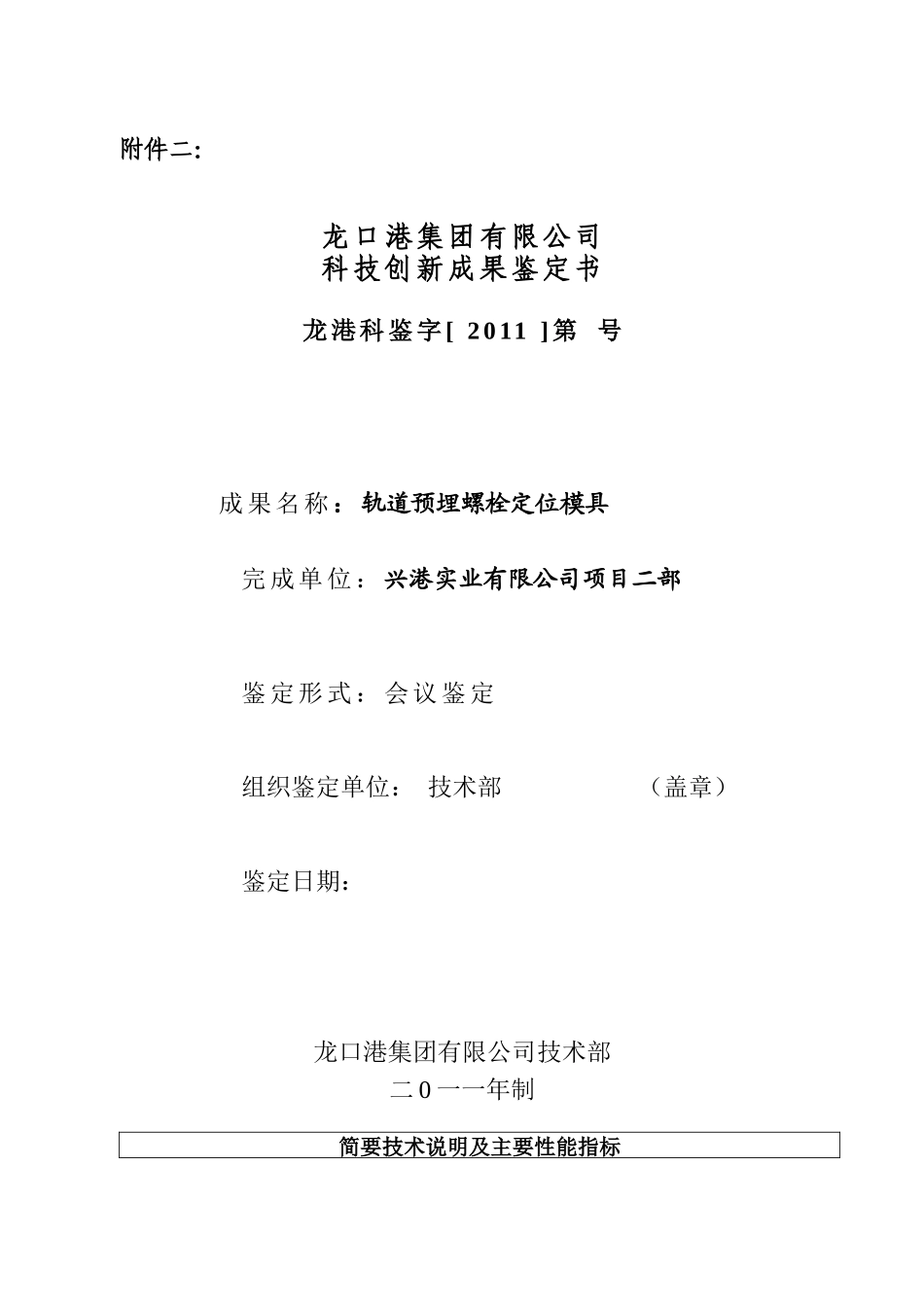

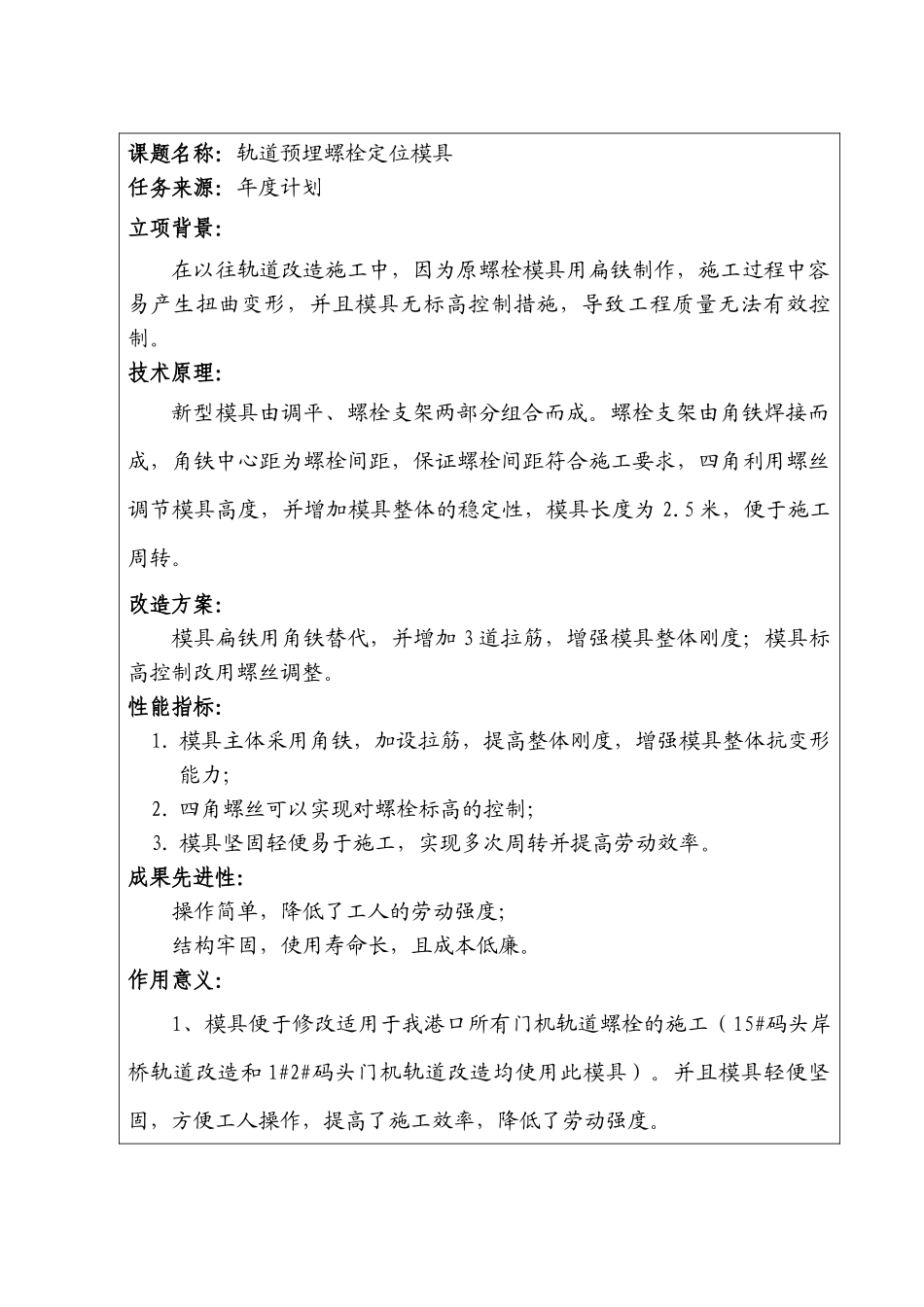

附件二:龙口港集团有限公司科技创新成果鉴定书龙港科鉴字 [ 2011 ] 第 号成果名称 :轨道预埋螺栓定位模具 完成单位: 兴港实业有限公司项目二部鉴定形式:会议鉴定组织鉴定单位: 技术部 (盖章)鉴定日期:龙口港集团有限公司技术部二 0 一一年制简要技术说明及主要性能指标课题名称:轨道预埋螺栓定位模具任务来源:年度计划立项背景:在以往轨道改造施工中,因为原螺栓模具用扁铁制作,施工过程中容易产生扭曲变形,并且模具无标高控制措施,导致工程质量无法有效控制。技术原理: 新型模具由调平、螺栓支架两部分组合而成。螺栓支架由角铁焊接而成,角铁中心距为螺栓间距,保证螺栓间距符合施工要求,四角利用螺丝调节模具高度,并增加模具整体的稳定性,模具长度为 2.5 米,便于施工周转。改造方案:模具扁铁用角铁替代,并增加 3 道拉筋,增强模具整体刚度;模具标高控制改用螺丝调整。性能指标:1. 模具主体采用角铁,加设拉筋,提高整体刚度,增强模具整体抗变形能力;2. 四角螺丝可以实现对螺栓标高的控制;3. 模具坚固轻便易于施工,实现多次周转并提高劳动效率。成果先进性:操作简单,降低了工人的劳动强度;结构牢固,使用寿命长,且成本低廉。作用意义: 1、模具便于修改适用于我港口所有门机轨道螺栓的施工(15#码头岸桥轨道改造和 1#2#码头门机轨道改造均使用此模具)。并且模具轻便坚固,方便工人操作,提高了施工效率,降低了劳动强度。2、模具可四角调平,解决了轨道螺栓标高不易控制的难题。3、扁铁模具每套需要 500 元,而且周转三次后发生变形无法保证工程质量必须报废。我们自主研发的新型模具每套的制作费用为 600 元,模具的整体刚度和性能得到显著提高,并且使用寿命增加了 5 倍,可以周转15 次以上,极大地节约了成本。填写说明:本项应包括下列内容①任务来源应写明计划项目的计划名称,计划外的应说明是横向或自选题目;②应用领域和技术原理;③性能指标,包括合同要求的主要性能指标和实际达到的性能指标;④与国外同类技术的比较;⑤成果的创造性和先进性;⑥作用意义(直接经济效益和社会效益)。推 广 应 用 前 景 与 措 施在以往轨道改造施工中,因为原螺栓模具用扁铁制作,施工过程中容易产生扭曲变形,并且模具无标高控制措施,导致工程质量无法有效控制。此次轨道预埋螺栓定位模具的研发与应用,是源于我技术人员长期深入一线作业,对施工过程的各个环节充分了解,...
