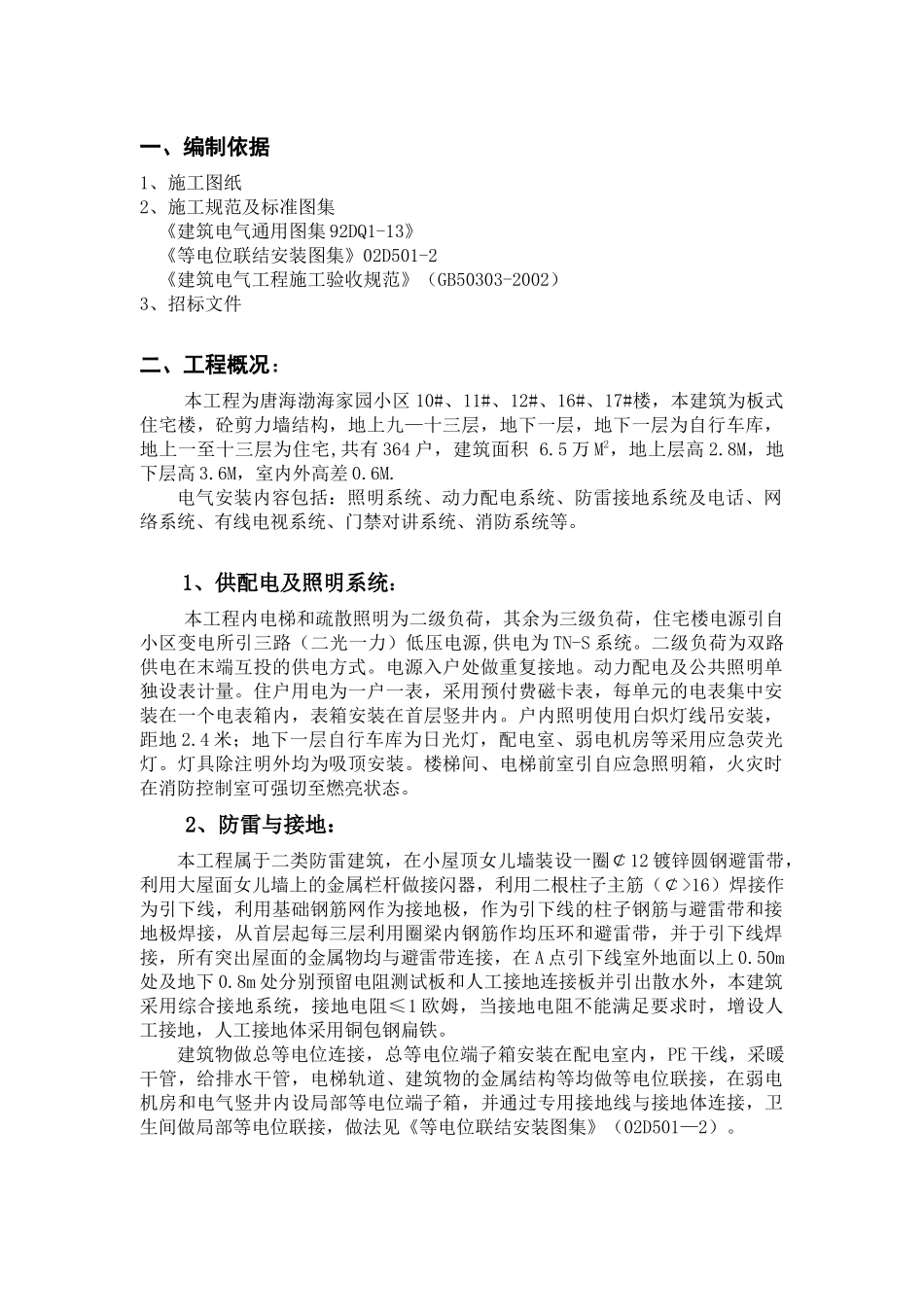

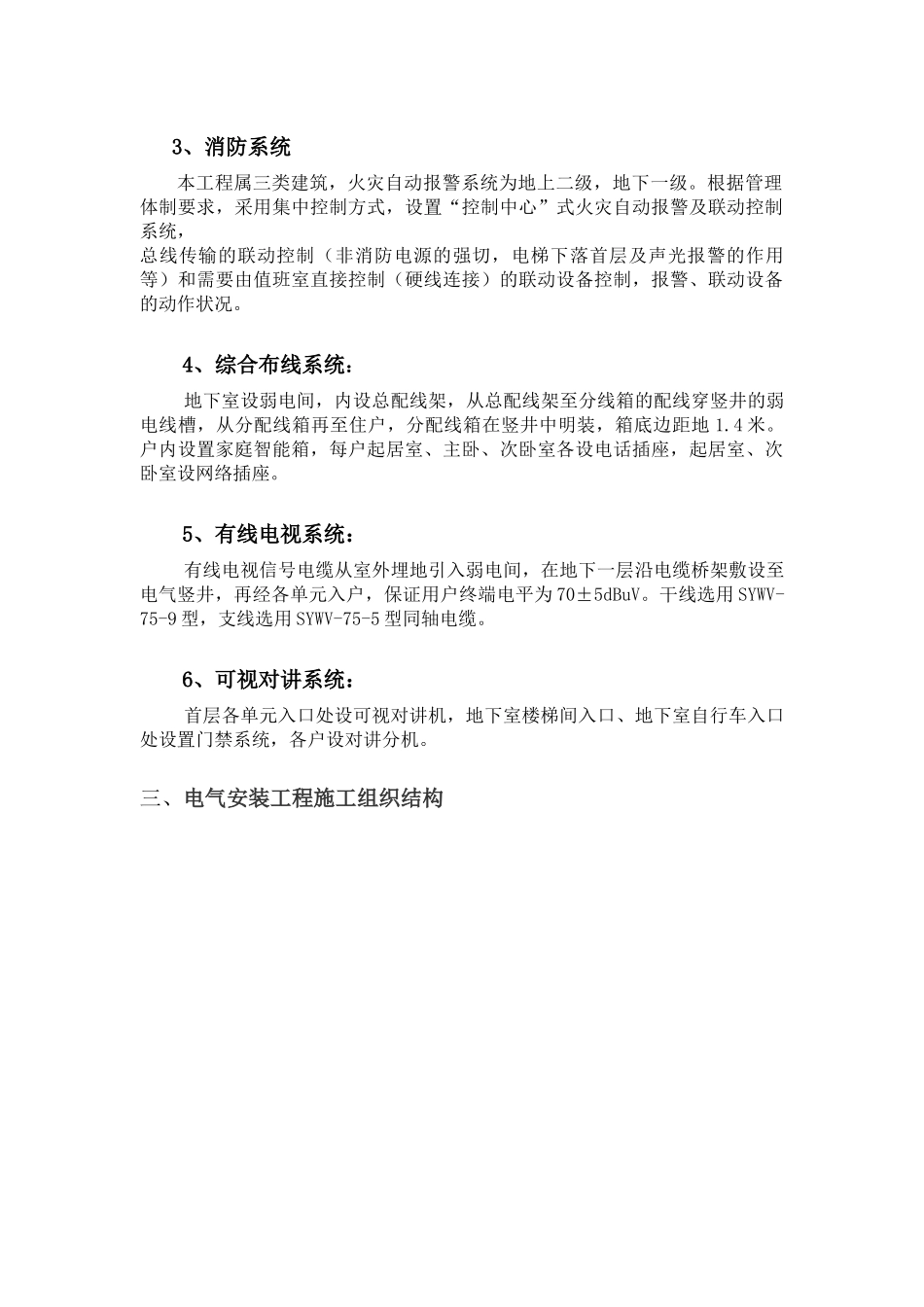

一、编制依据1、施工图纸2、施工规范及标准图集 《建筑电气通用图集 92DQ1-13》 《等电位联结安装图集》02D501-2 《建筑电气工程施工验收规范》（GB50303-2002）3、招标文件 二、工程概况：本工程为唐海渤海家园小区 10#、11#、12#、16#、17#楼，本建筑为板式住宅楼，砼剪力墙结构，地上九—十三层，地下一层，地下一层为自行车库，地上一至十三层为住宅,共有 364 户，建筑面积 6.5 万 M2，地上层高 2.8M，地下层高 3.6M，室内外高差 0.6M.电气安装内容包括：照明系统、动力配电系统、防雷接地系统及电话、网络系统、有线电视系统、门禁对讲系统、消防系统等。1、供配电及照明系统：本工程内电梯和疏散照明为二级负荷，其余为三级负荷，住宅楼电源引自小区变电所引三路（二光一力）低压电源,供电为 TN-S 系统。二级负荷为双路供电在末端互投的供电方式。电源入户处做重复接地。动力配电及公共照明单独设表计量。住户用电为一户一表，采用预付费磁卡表，每单元的电表集中安装在一个电表箱内，表箱安装在首层竖井内。户内照明使用白炽灯线吊安装，距地 2.4 米；地下一层自行车库为日光灯，配电室、弱电机房等采用应急荧光灯。灯具除注明外均为吸顶安装。楼梯间、电梯前室引自应急照明箱，火灾时在消防控制室可强切至燃亮状态。 2、防雷与接地：本工程属于二类防雷建筑，在小屋顶女儿墙装设一圈￠12 镀锌圆钢避雷带，利用大屋面女儿墙上的金属栏杆做接闪器，利用二根柱子主筋（￠>16）焊接作为引下线，利用基础钢筋网作为接地极，作为引下线的柱子钢筋与避雷带和接地极焊接，从首层起每三层利用圈梁内钢筋作均压环和避雷带，并于引下线焊接，所有突出屋面的金属物均与避雷带连接，在 A 点引下线室外地面以上 0.50m处及地下 0.8m 处分别预留电阻测试板和人工接地连接板并引出散水外，本建筑采用综合接地系统，接地电阻≤1 欧姆，当接地电阻不能满足要求时，增设人工接地，人工接地体采用铜包钢扁铁。建筑物做总等电位连接，总等电位端子箱安装在配电室内，PE 干线，采暖干管，给排水干管，电梯轨道、建筑物的金属结构等均做等电位联接，在弱电机房和电气竖井内设局部等电位端子箱，并通过专用接地线与接地体连接，卫生间做局部等电位联接，做法见《等电位联结安装图集》（02D501—2）。3、消防系统本工程属三类建筑，火灾自动报警系统为地上二级，地下一级。根据管理体制要求，采用集中控制方式，设置“控制中心”式火灾自...
