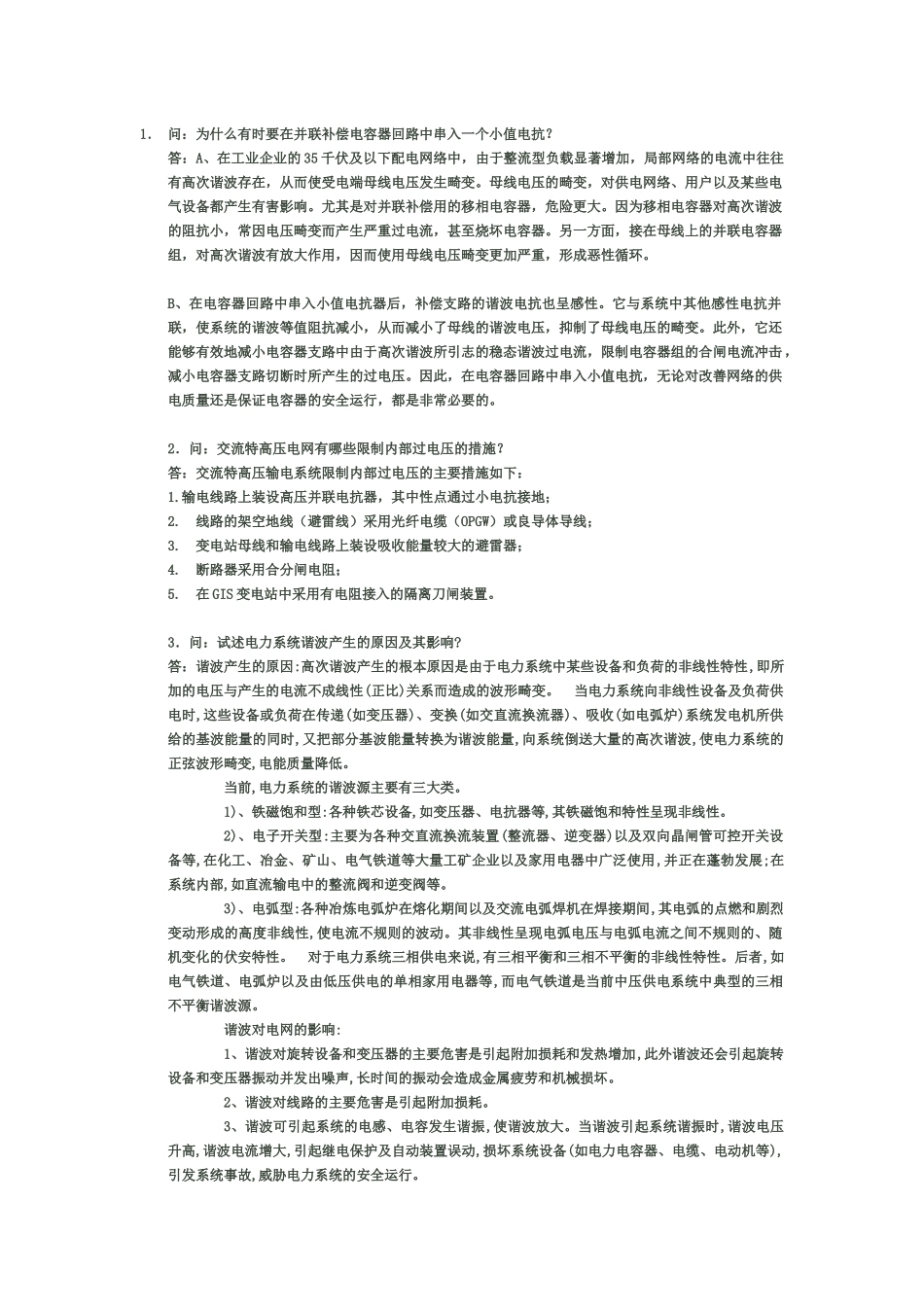

1． 问：为什么有时要在并联补偿电容器回路中串入一个小值电抗
答：A、在工业企业的 35 千伏及以下配电网络中，由于整流型负载显著增加，局部网络的电流中往往有高次谐波存在，从而使受电端母线电压发生畸变
母线电压的畸变，对供电网络、用户以及某些电气设备都产生有害影响
尤其是对并联补偿用的移相电容器，危险更大
因为移相电容器对高次谐波的阻抗小，常因电压畸变而产生严重过电流，甚至烧坏电容器
另一方面，接在母线上的并联电容器组，对高次谐波有放大作用，因而使用母线电压畸变更加严重，形成恶性循环
B、在电容器回路中串入小值电抗器后，补偿支路的谐波电抗也呈感性
它与系统中其他感性电抗并联，使系统的谐波等值阻抗减小，从而减小了母线的谐波电压，抑制了母线电压的畸变
此外，它还能够有效地减小电容器支路中由于高次谐波所引志的稳态谐波过电流，限制电容器组的合闸电流冲击，减小电容器支路切断时所产生的过电压
因此，在电容器回路中串入小值电抗，无论对改善网络的供电质量还是保证电容器的安全运行，都是非常必要的
2．问：交流特高压电网有哪些限制内部过电压的措施
答：交流特高压输电系统限制内部过电压的主要措施如下：1
输电线路上装设高压并联电抗器，其中性点通过小电抗接地；2
线路的架空地线（避雷线）采用光纤电缆（OPGW）或良导体导线；3
变电站母线和输电线路上装设吸收能量较大的避雷器；4
断路器采用合分闸电阻；5
在 GIS 变电站中采用有电阻接入的隔离刀闸装置
3．问：试述电力系统谐波产生的原因及其影响
答：谐波产生的原因:高次谐波产生的根本原因是由于电力系统中某些设备和负荷的非线性特性,即所加的电压与产生的电流不成线性(正比)关系而造成的波形畸变
当电力系统向非线性设备及负荷供电时,这些设备或负荷在传递(如变压器)、变换(如交直流换流器)、吸收(如电弧炉)系统发电机所供给的基波能量的同时,又把
