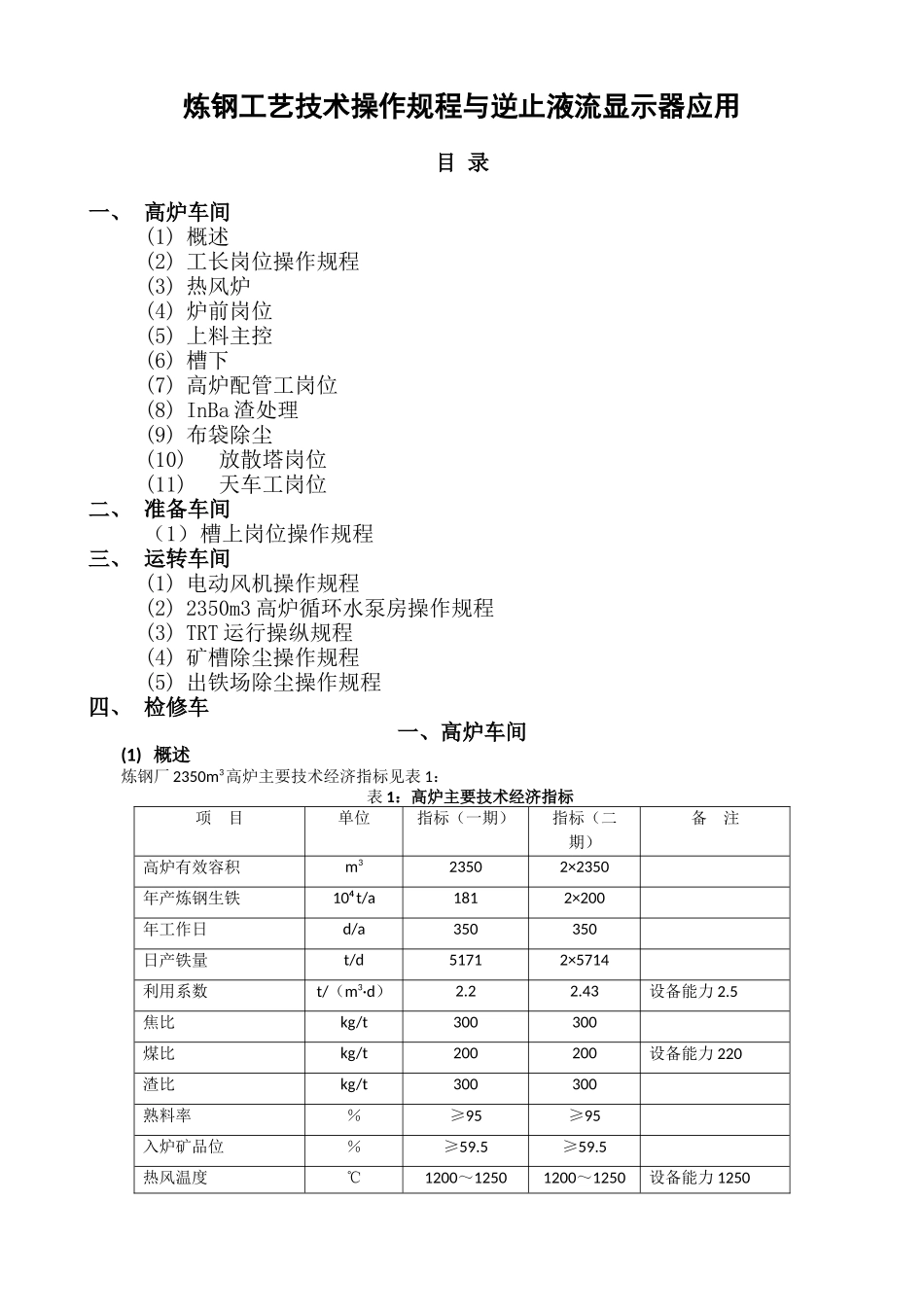

炼钢工艺技术操作规程与逆止液流显示器应用目 录一、 高炉车间(1) 概述(2) 工长岗位操作规程(3) 热风炉(4) 炉前岗位(5) 上料主控(6) 槽下(7) 高炉配管工岗位(8) InBa 渣处理(9) 布袋除尘(10)放散塔岗位(11)天车工岗位二、 准备车间（1）槽上岗位操作规程三、 运转车间(1) 电动风机操作规程(2) 2350m3 高炉循环水泵房操作规程(3) TRT 运行操纵规程(4) 矿槽除尘操作规程(5) 出铁场除尘操作规程四、 检修车一、高炉车间(1) 概述炼钢厂 2350m3高炉主要技术经济指标见表 1：表 1：高炉主要技术经济指标项 目单位指标（一期）指标（二期）备 注高炉有效容积m323502×2350年产炼钢生铁104 t/a1812×200年工作日d/a350350日产铁量t/d51712×5714利用系数t/（m3·d）2.22.43设备能力 2.5焦比kg/t300300煤比kg/t200200设备能力 220渣比kg/t300300熟料率％≥95≥95入炉矿品位％≥59.5≥59.5热风温度℃1200～12501200～1250设备能力 1250项 目单位指标（一期）指标（二期）备 注富氧率%2～32～3设备能力 4炉顶压力MPa0.20.2设备能力 0.25高炉一代寿命a≥15≥15无中修热风炉一代寿命a≥30≥301. 总平面布置 高炉车间位于厂区南侧，三座高炉自西向东半岛式布置，高炉出铁场铁路出铁线与水平方向夹角 350。热 INBA 渣处理设施布置在两个出铁场外侧，重力除尘器位于高炉与热风炉之间。矿槽和焦槽位于高炉北面。三座高炉煤粉喷吹及煤粉制备集中建在 2 号高炉北面。铸铁机和鱼雷罐车修理库布置在高炉东侧。主要工艺特点: （1）炉料入炉前过筛和焦丁回收入炉。槽下胶带机运输，胶带机上料。（2）采用串罐无料钟炉顶，炉顶设计压力（0.2～0.25）MPa。（3）炉体采用行之有效的措施，使高炉一代寿命（不中修）≥ 15 年。（4）双出铁场，平坦化设计，汽车上出铁场。三个铁口，不设渣口。（5）采用旋切顶燃式热风炉，预热助燃空气和煤气，设计风温 1200℃～1250℃。热风炉设计寿命≥30年。（6）炉顶煤气采用干法除尘和余压发电（TRT）技术。（7）炉渣处理采用热 INBA 工艺，100％冲水渣。（8）喷煤系统采用三罐并联、主管加分配器的喷吹方式，设计喷煤粉（200～220）kg/t 铁。（9）矿槽、出铁场及炉顶配有完善的通风除尘设施。2.高炉本体2.1 高炉结构与内型 炉体设计为自立式框架结构，四根框架柱为直立结构，为确保风口区操作空间，便于更换风口设备，下部框架跨据为 22.5×18m，上部框架跨据为 18×18m。高炉内型...
