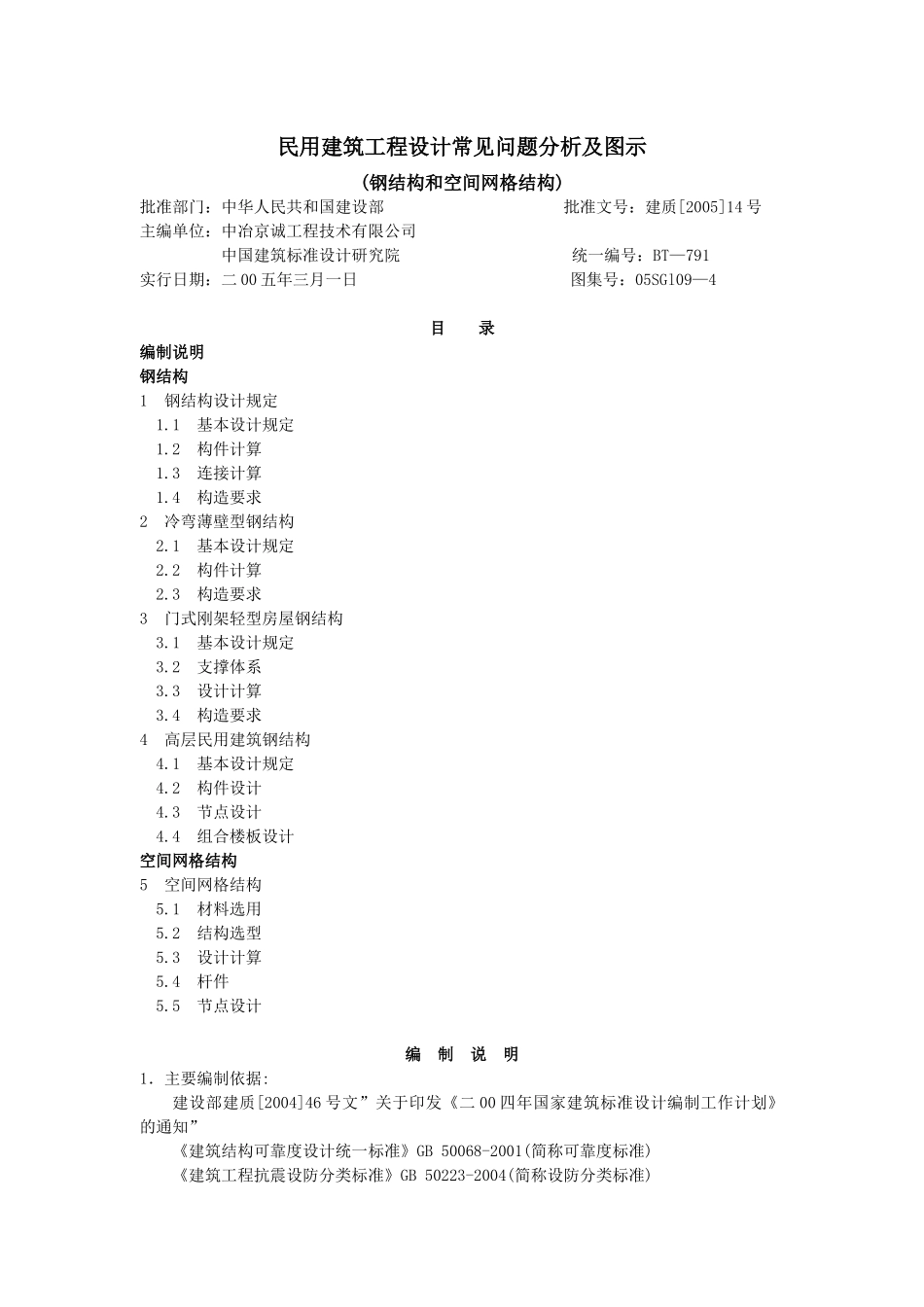

民用建筑工程设计常见问题分析及图示(钢结构和空间网格结构)批准部门:中华人民共和国建设部 批准文号:建质[2005]14 号主编单位:中冶京诚工程技术有限公司 中国建筑标准设计研究院 统一编号:BT—791实行日期:二 00 五年三月一日 图集号:05SGl09—4目 录编制说明钢结构1 钢结构设计规定1.1 基本设计规定1.2 构件计算1.3 连接计算1.4 构造要求2 冷弯薄壁型钢结构2.1 基本设计规定2.2 构件计算2.3 构造要求3 门式刚架轻型房屋钢结构3.1 基本设计规定3.2 支撑体系3.3 设计计算3.4 构造要求4 高层民用建筑钢结构4.1 基本设计规定4.2 构件设计4.3 节点设计4.4 组合楼板设计空间网格结构5 空间网格结构5.1 材料选用5.2 结构选型5.3 设计计算5.4 杆件5.5 节点设计编 制 说 明1.主要编制依据:建设部建质[2004]46 号文”关于印发《二 00 四年国家建筑标准设计编制工作计划》的通知”《建筑结构可靠度设计统一标准》GB 50068-2001(简称可靠度标准)《建筑工程抗震设防分类标准》GB 50223-2004(简称设防分类标准)《建筑结构荷载规范》GB 50009-2001(简称荷载规范)《建筑抗震设计规范》GB 50011-2001(简称抗震规范)《钢结构设计规范》GB 50017-2003(简称钢结构规范)《高层民用建筑钢结构技术规程》JGJ99-98(简称高钢规程)《型钢混凝土组合结构技术规程》JGJl38-2001(简称组合结构规程)《钢骨混凝土结构设计规程》YB9082-97(简称钢骨混凝土规程)《冷弯薄壁型钢结构技术规范》GB 50018-2002(简称薄壁型钢规范)《门式刚架轻型房屋钢结构技术规程》CECS 102:2002(简称门式刚架规程)《网架结构设计与施工规程》JGJ7-91(简称网架规程)《网壳结构技术规程》JGJ6l-2003(简称网壳规程)《网架结构设计与施工规程应用指南》(简称网架设计指南)《建筑钢结构焊接技术规程》JGJ81-2002(简称钢结构焊接规程)《钢网架螺栓球节点用高强度螺栓》GB/T16939-199(简称钢架高强度螺栓)《钢结构工程施工质量验收规程》GB50205-2001(简称钢结构施工规范)《建筑工程设计文件编制深度规定》建质[2003]84 号(简称设计文件深度)《施工设计文件审查要点》[2003]2 号(简称审查要点)2,编制目的:根据现行的国家有关规范、规程,对民用建筑工程设计中由于设计人员的考虑不周和对规范、规程的理解不够全面,造成的一些不当做法和错误,以及在施工图设计文件审查中常出现的问题,进行汇总、整理、分析,并提出改进措施及依据,从而加强设计...
