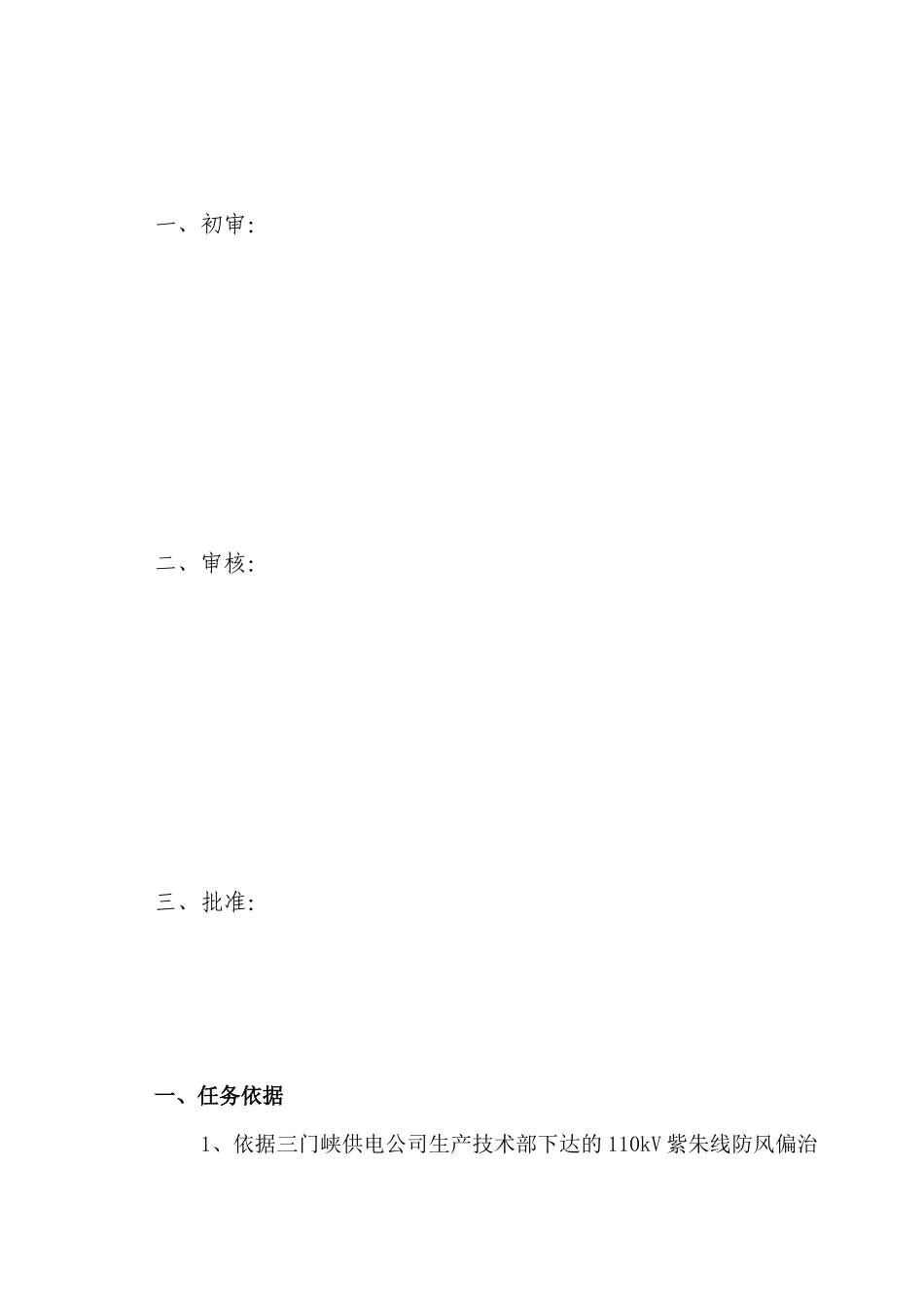

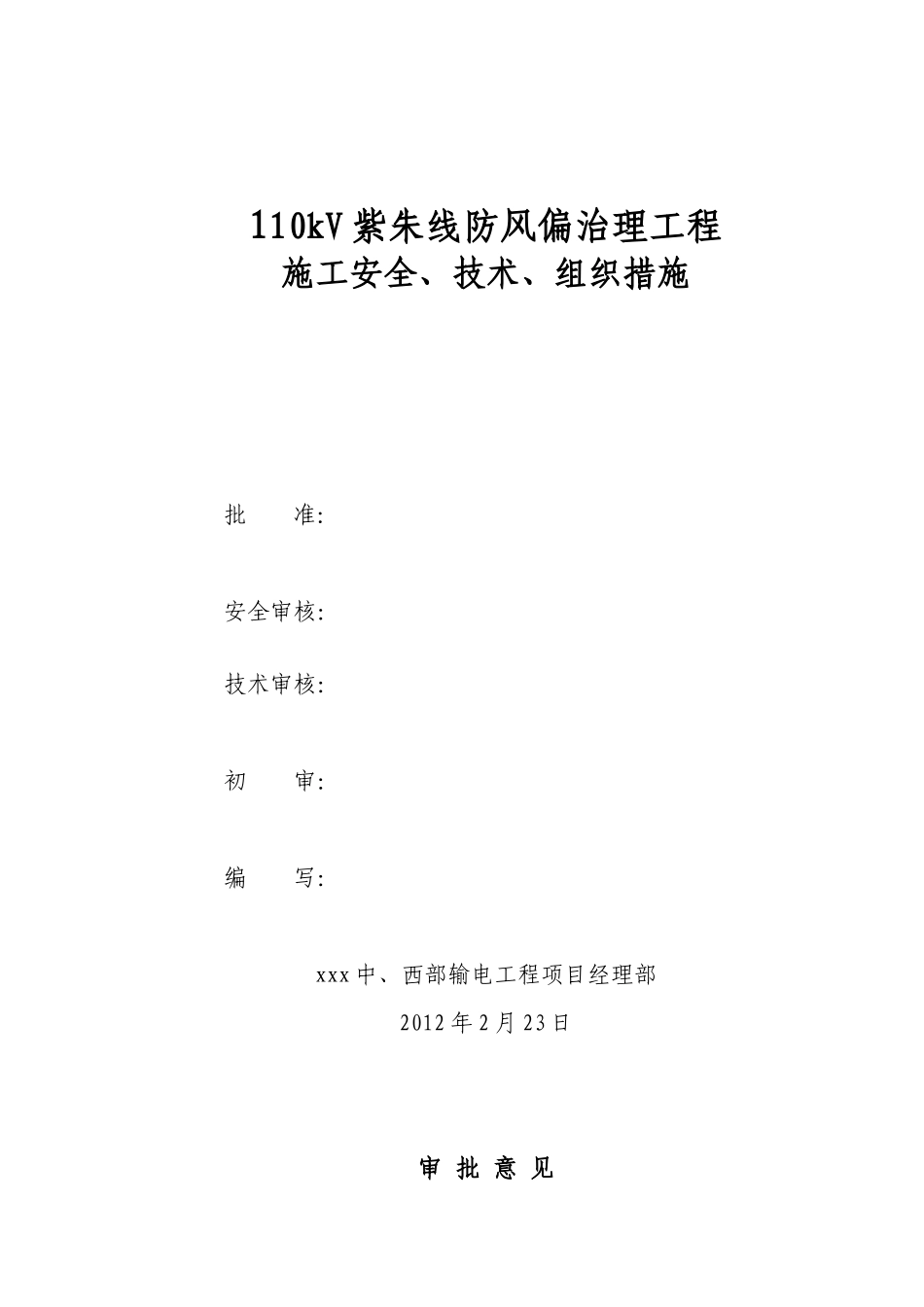

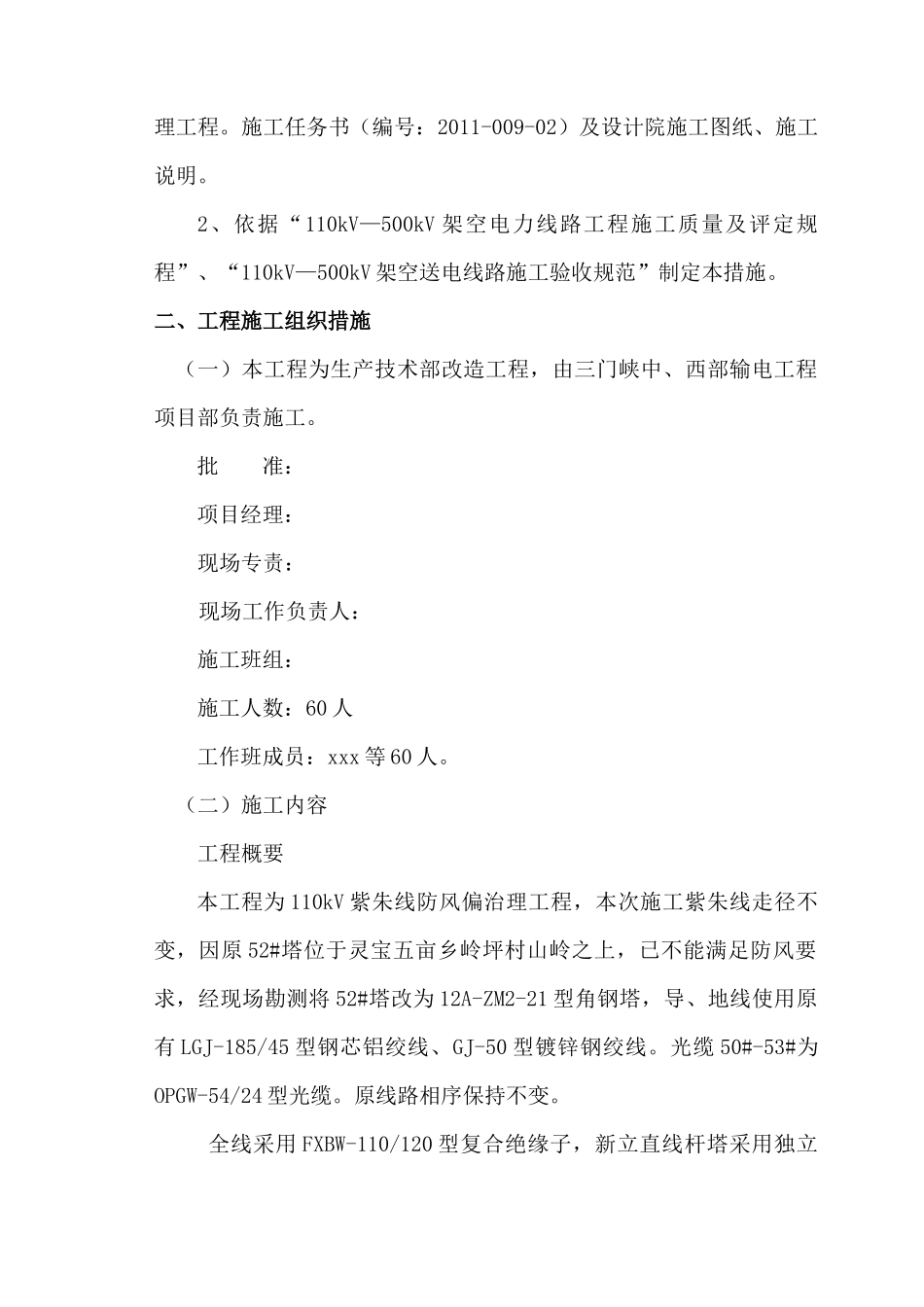

110kV 紫朱线防风偏治理工程施工安全、技术、组织措施 批 准: 安全审核: 技术审核:初 审:编 写:xxx 中、西部输电工程项目经理部2012 年 2 月 23 日审 批 意 见一、初审:二、审核:三、批准:一、任务依据1、依据三门峡供电公司生产技术部下达的 110kV 紫朱线防风偏治理工程。施工任务书(编号:2011-009-02)及设计院施工图纸、施工说明。2、依据“110kV—500kV 架空电力线路工程施工质量及评定规程”、“110kV—500kV 架空送电线路施工验收规范”制定本措施。二、工程施工组织措施(一)本工程为生产技术部改造工程,由三门峡中、西部输电工程项目部负责施工。批 准:项目经理: 现场专责:现场工作负责人: 施工班组: 施工人数:60 人工作班成员:xxx 等 60 人。(二)施工内容工程概要本工程为 110kV 紫朱线防风偏治理工程,本次施工紫朱线走径不变,因原 52#塔位于灵宝五亩乡岭坪村山岭之上,已不能满足防风要求,经现场勘测将 52#塔改为 12A-ZM2-21 型角钢塔,导、地线使用原有 LGJ-185/45 型钢芯铝绞线、GJ-50 型镀锌钢绞线。光缆 50#-53#为OPGW-54/24 型光缆。原线路相序保持不变。全线采用 FXBW-110/120 型复合绝缘子,新立直线杆塔采用独立挂点双串形式。拆除原 110kV 紫朱线 52#塔。(110ZM-21)(三)施工工作安排1、施工计划110kV 紫朱线计划停电时间为四天,停电后铁塔组立两天;提升导、地线,调整弧垂及验收除缺两天。 2 、停电前的工作(1)紫朱线改造共 1 基基础浇筑完成,接地埋设完成,基础养护时间已到,其强度已满足铁塔组立要求。(2)所有施工材料、设备运输到位,施工现场布置到位。防止停电后因材料、施工工器具准备不周延误施工工期。(3)紫朱线新建 52#组立一部分铁塔。等待停电后继续组立。(4)施工通道畅通,现场施工环境保证良好。做好施工通道工作,防止停电后通道受阻,影响正常施工。3、停电后的工作:(1)停电后先做好验电、挂地线、挂警示牌的工作。(2)组立 52#塔,提升紫朱线原 50#-原 53#之间导、地线及光缆,计划时间两天。(3)拆除原 52#杆塔,对新建 52#塔进行附件安装,调整弧垂,验收除缺计划时间 2 天。三、现场施工技术措施 1、开工前组织技术人员编写施工方案、分部工程施工作业指导书,并报上级技术部门审核批准。 2、每项分部工程开工前要对工作班成员进行技术交底,对施工重要环节要特殊说明。使工作班成员熟知作业程序...
