[天津]体育馆屋面网架工程施工组织设计VIP免费

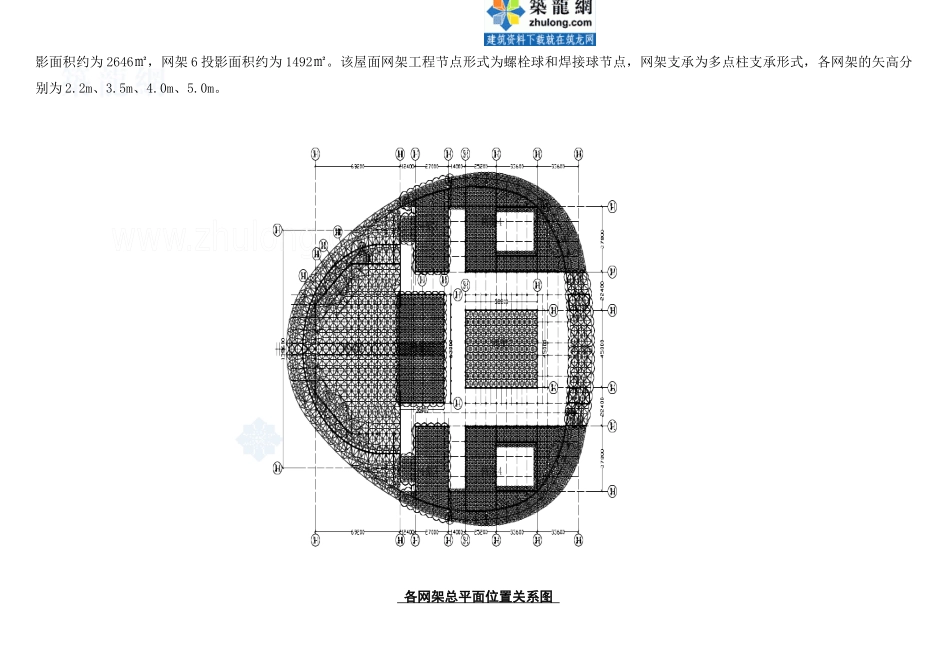

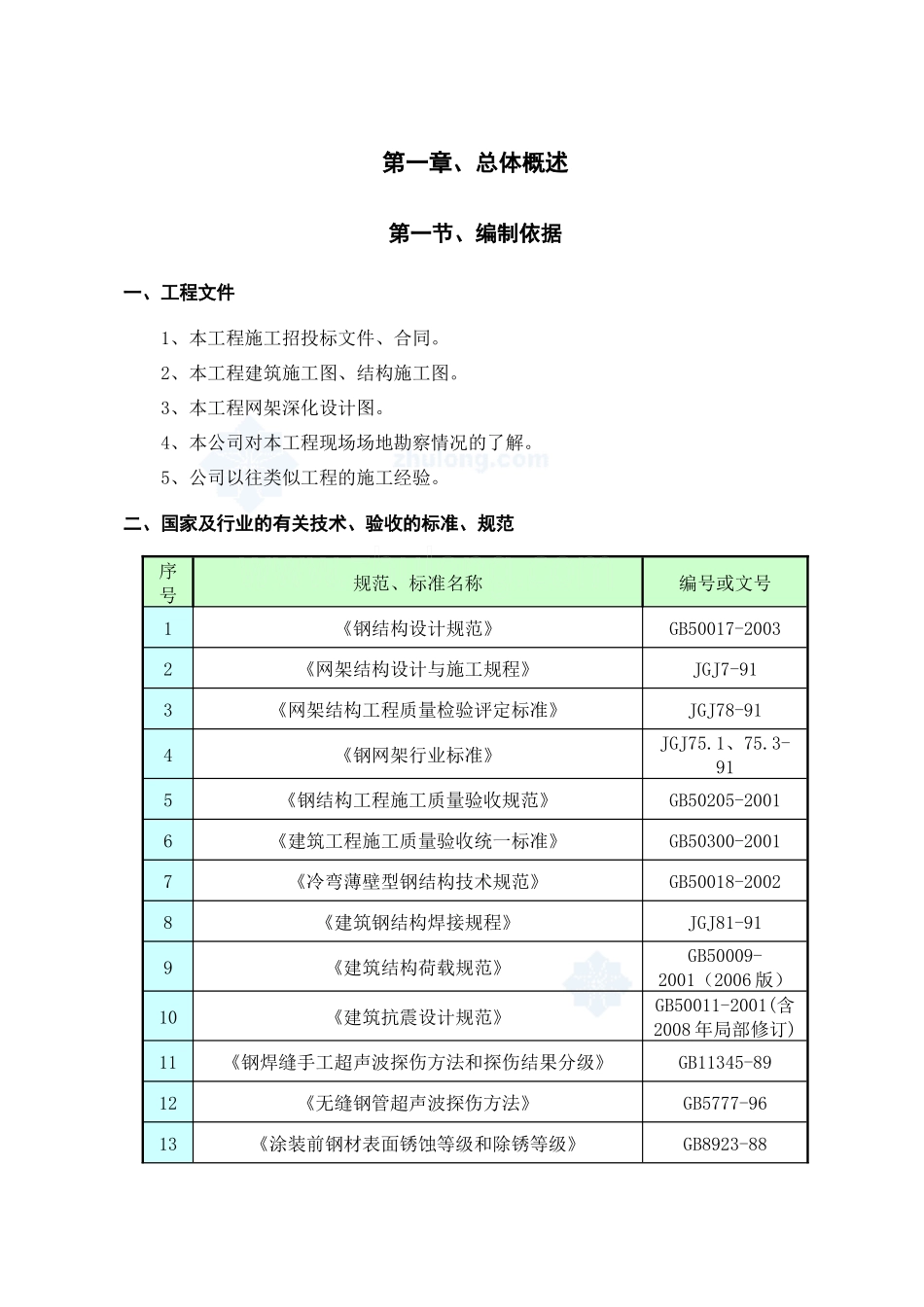

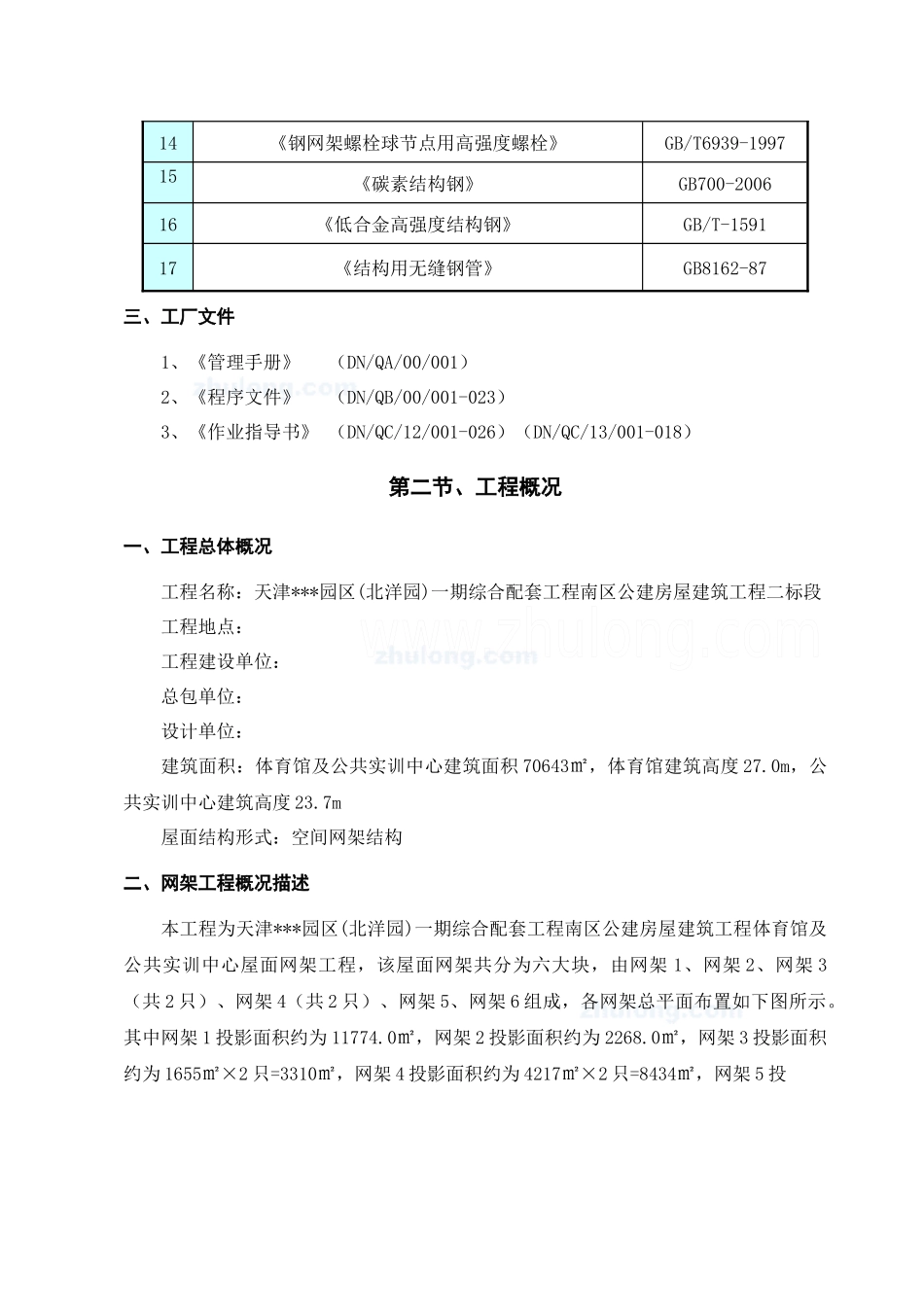

第一章、总体概述第一节、编制依据一、工程文件1、本工程施工招投标文件、合同。2、本工程建筑施工图、结构施工图。3、本工程网架深化设计图。4、本公司对本工程现场场地勘察情况的了解。5、公司以往类似工程的施工经验。二、国家及行业的有关技术、验收的标准、规范序号规范、标准名称编号或文号1《钢结构设计规范》GB50017-20032《网架结构设计与施工规程》JGJ7-913《网架结构工程质量检验评定标准》JGJ78-914《钢网架行业标准》JGJ75.1、75.3-915《钢结构工程施工质量验收规范》GB50205-20016《建筑工程施工质量验收统一标准》GB50300-20017《冷弯薄壁型钢结构技术规范》GB50018-20028《建筑钢结构焊接规程》JGJ81-919《建筑结构荷载规范》GB50009-2001（2006 版）10《建筑抗震设计规范》GB50011-2001(含2008 年局部修订)11《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-8912《无缝钢管超声波探伤方法》GB5777-9613《涂装前钢材表面锈蚀等级和除锈等级》GB8923-8814《钢网架螺栓球节点用高强度螺栓》GB/T6939-199715《碳素结构钢》GB700-200616《低合金高强度结构钢》GB/T-159117《结构用无缝钢管》GB8162-87三、工厂文件1、《管理手册》 （DN/QA/00/001） 2、《程序文件》 （DN/QB/00/001-023）3、《作业指导书》 （DN/QC/12/001-026）（DN/QC/13/001-018）第二节、工程概况一、工程总体概况工程名称：天津***园区(北洋园)一期综合配套工程南区公建房屋建筑工程二标段工程地点：工程建设单位：总包单位：设计单位：建筑面积：体育馆及公共实训中心建筑面积 70643㎡，体育馆建筑高度 27.0m，公共实训中心建筑高度 23.7m屋面结构形式：空间网架结构二、网架工程概况描述本工程为天津***园区(北洋园)一期综合配套工程南区公建房屋建筑工程体育馆及公共实训中心屋面网架工程，该屋面网架共分为六大块，由网架 1、网架 2、网架 3（共 2 只）、网架 4（共 2 只）、网架 5、网架 6 组成，各网架总平面布置如下图所示。其中网架 1 投影面积约为 11774.0㎡，网架 2 投影面积约为 2268.0㎡，网架 3 投影面积约为 1655㎡×2 只=3310㎡，网架 4 投影面积约为 4217㎡×2 只=8434㎡，网架 5 投影面积约为 2646㎡，网架 6 投影面积约为 1492㎡。该屋面网架工程节点形式为螺栓球和焊接球节点，网架支承为多点柱支承形式，各网架的矢高分别为 2.2m、3.5m、4.0m、5.0m。 各网架总平面位置关系图 体育馆及公共实...
