某楼管桩基础工程施工组织设计VIP免费

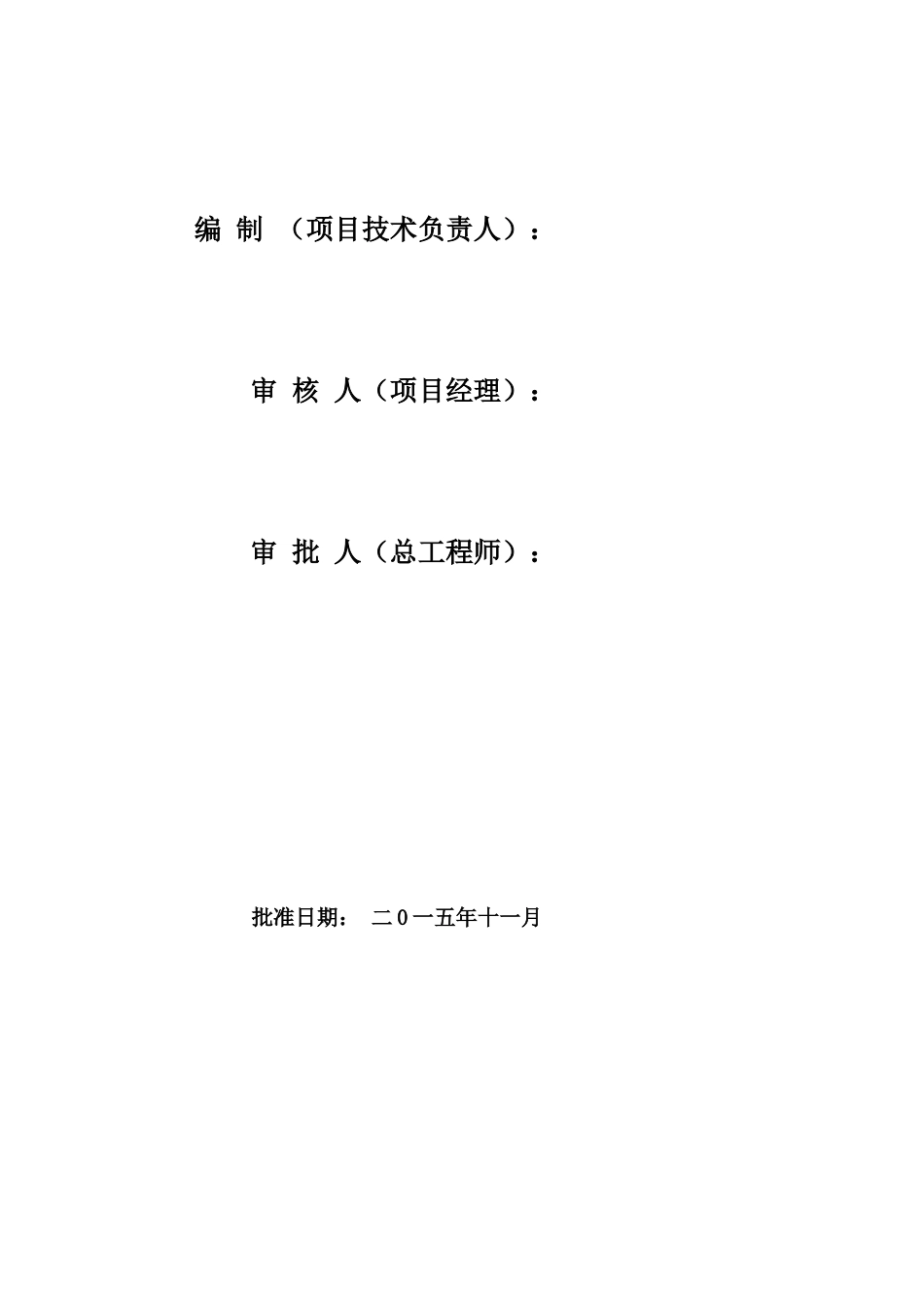

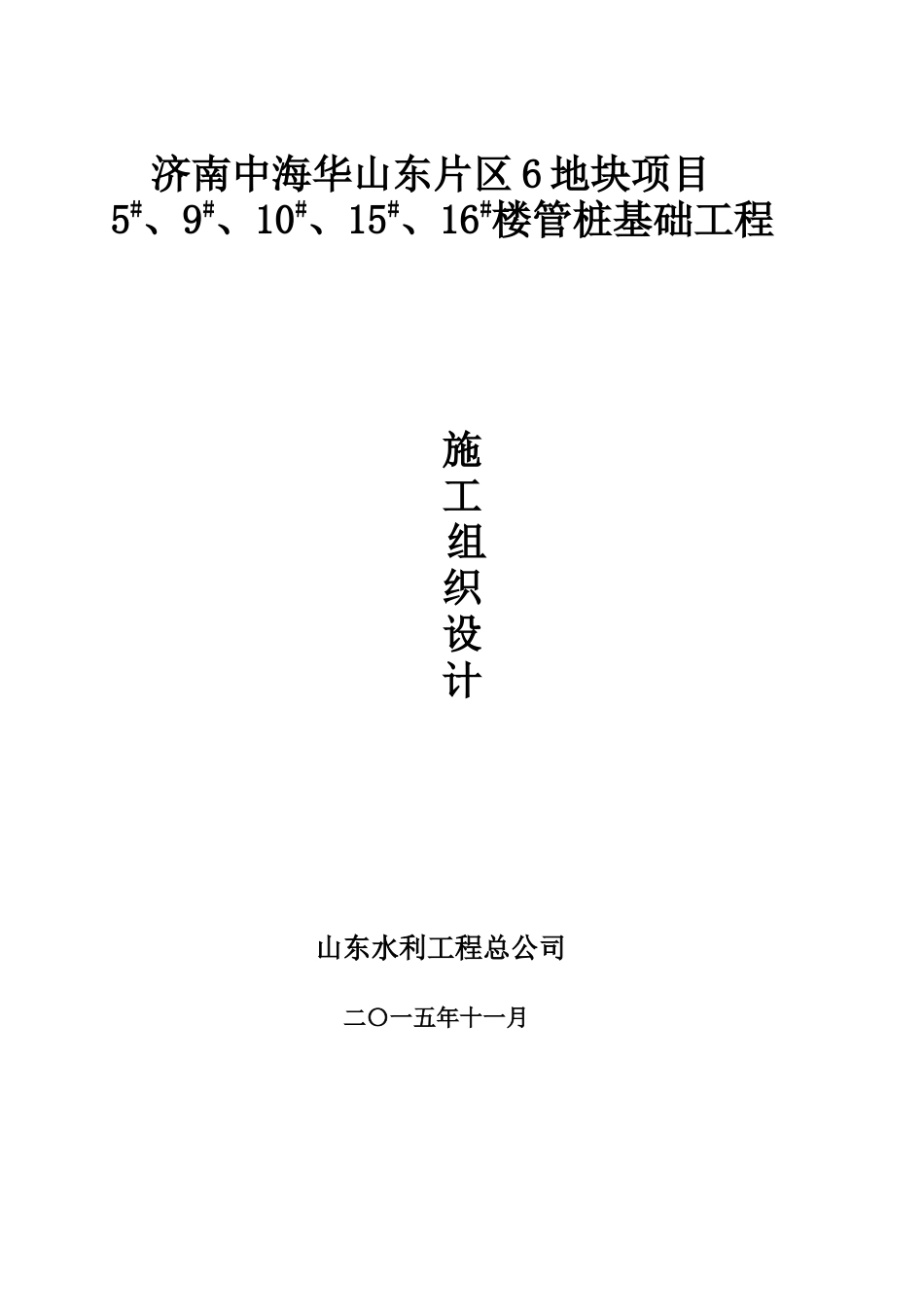

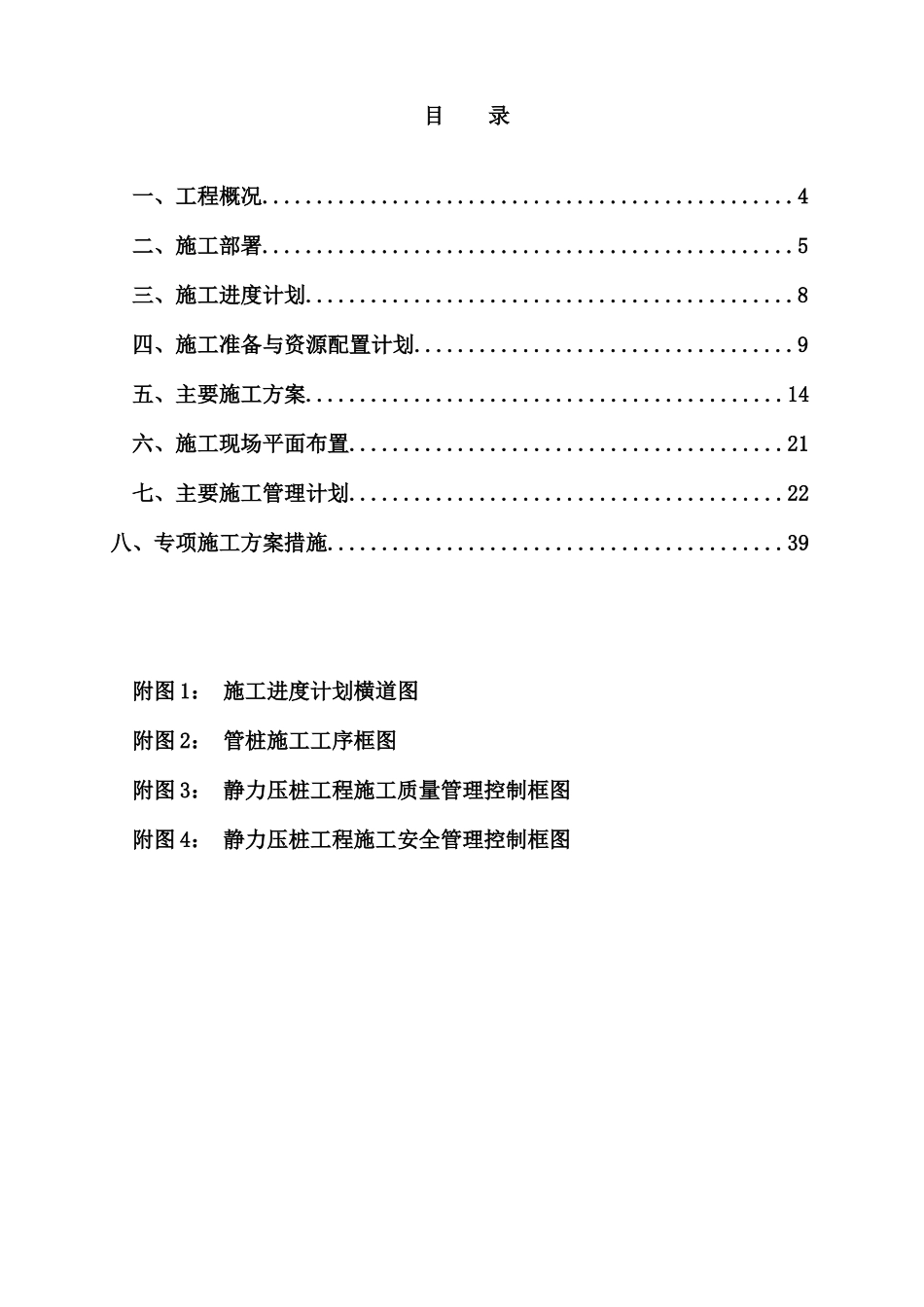

济南中海华山东片区 6 地块项目5#、9#、10#、15#、16#楼管桩基础工程施工组织设计 山东水利工程总公司 二〇一五年十一月 编 制 （项目技术负责人）： 审 核 人（项目经理）：审 批 人（总工程师）： 批准日期： 二 0 一五年十一月 目 录一、工程概况.................................................4二、施工部署.................................................5三、施工进度计划.............................................8四、施工准备与资源配置计划...................................9五、主要施工方案............................................14六、施工现场平面布置........................................21七、主要施工管理计划........................................22八、专项施工方案措施..........................................39附图 1： 施工进度计划横道图附图 2： 管桩施工工序框图附图 3： 静力压桩工程施工质量管理控制框图附图 4： 静力压桩工程施工安全管理控制框图一、工程概况1.1 工 程 名 称 ： 济 南 中 海 华 山 东 片 区 6 地 块 项 目5#、9#、10#、15#、16#楼管桩基础工程1.2 工程地点： 济南市历城区华山镇，华山东路东侧，南靠卧牛山，北邻济青高速1.3 项目承包范围：预应力混凝土管桩采购、运输、吊装及静压桩施工等内容。楼号基础形式管桩型号±0.00标高设计桩顶标高单桩承载力特征值终压值（KN）持力层管桩数量备注5桩+筏基础PHC600AB(130)-3828.9m-9.850m2700KN5400≤N≤5600第九层262 棵9桩+筏基础PHC600AB(130)-4128.7m-7.270m2600KN5200≤N≤5500第七层238 棵10桩+筏基础PHC600AB(130)-4128.70m-8.170m2600KN5200≤N≤5500第七层238 棵15桩+筏基础PHC600AB(130)-41PHC600AB(130)-2327.60m-9.270m1200KN5200≤N≤5500第八层第六层231 棵 13 棵 16桩+筏基础PHC600AB(130)-41PHC600AB(130)-26PHC600AB(130)-2427.60m-9.370m2600KN5200≤N≤5500第八层第六层第六层231 棵 11 棵 31 棵合计1255 棵说明：6 地块二标段共计 5 个单体楼座，主楼的管桩共计 1200 棵，折合 48414 延米,15#楼裙楼的管桩共计 13 棵，折合 299延米。16#楼裙楼的管桩共计 42 棵，折合 1030 延米。每棵桩的最上一节桩的有效长度不的短于 12 米。1.4 质量、安全目标：质量一次验收合格、安全无事故。1.5 工期要求：5 个单体楼座...
