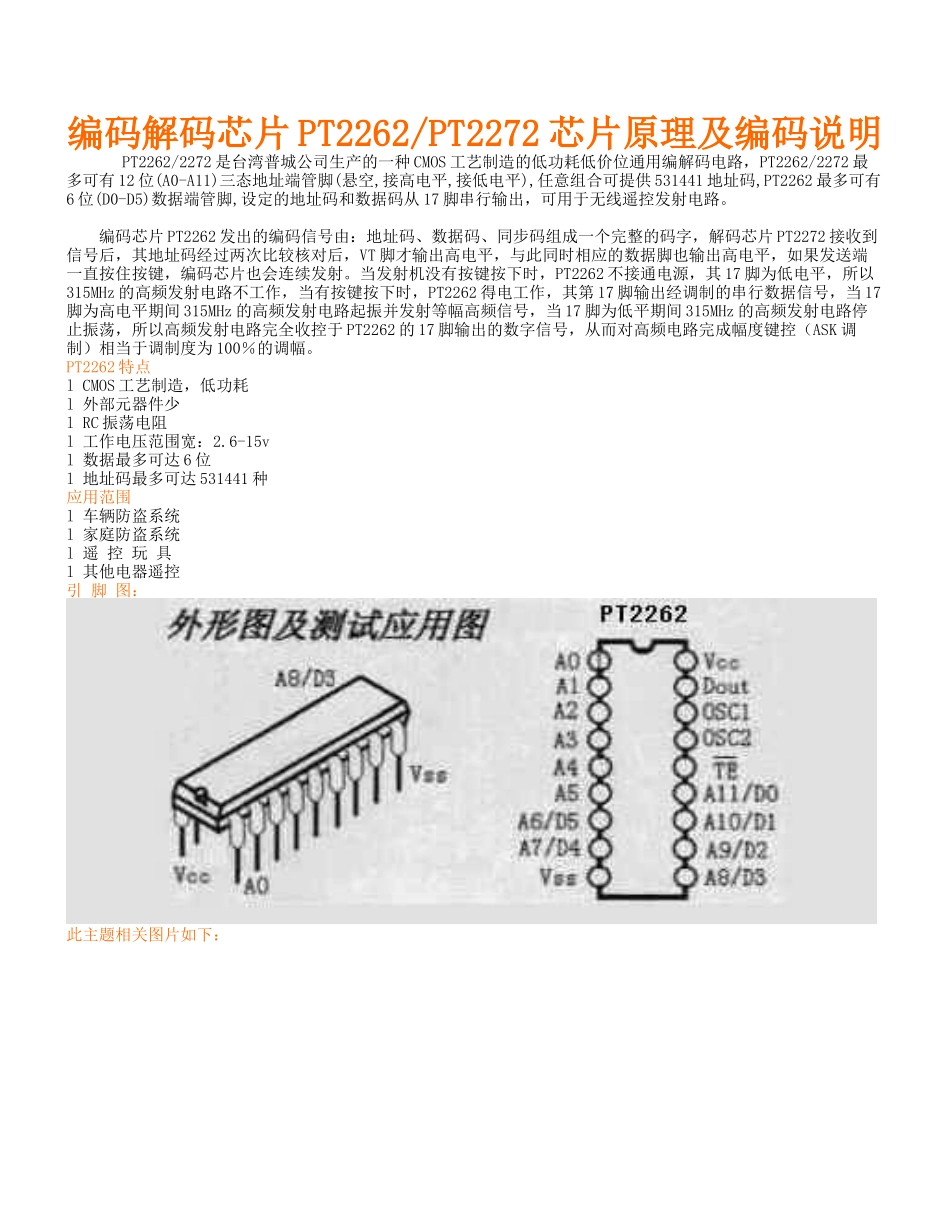

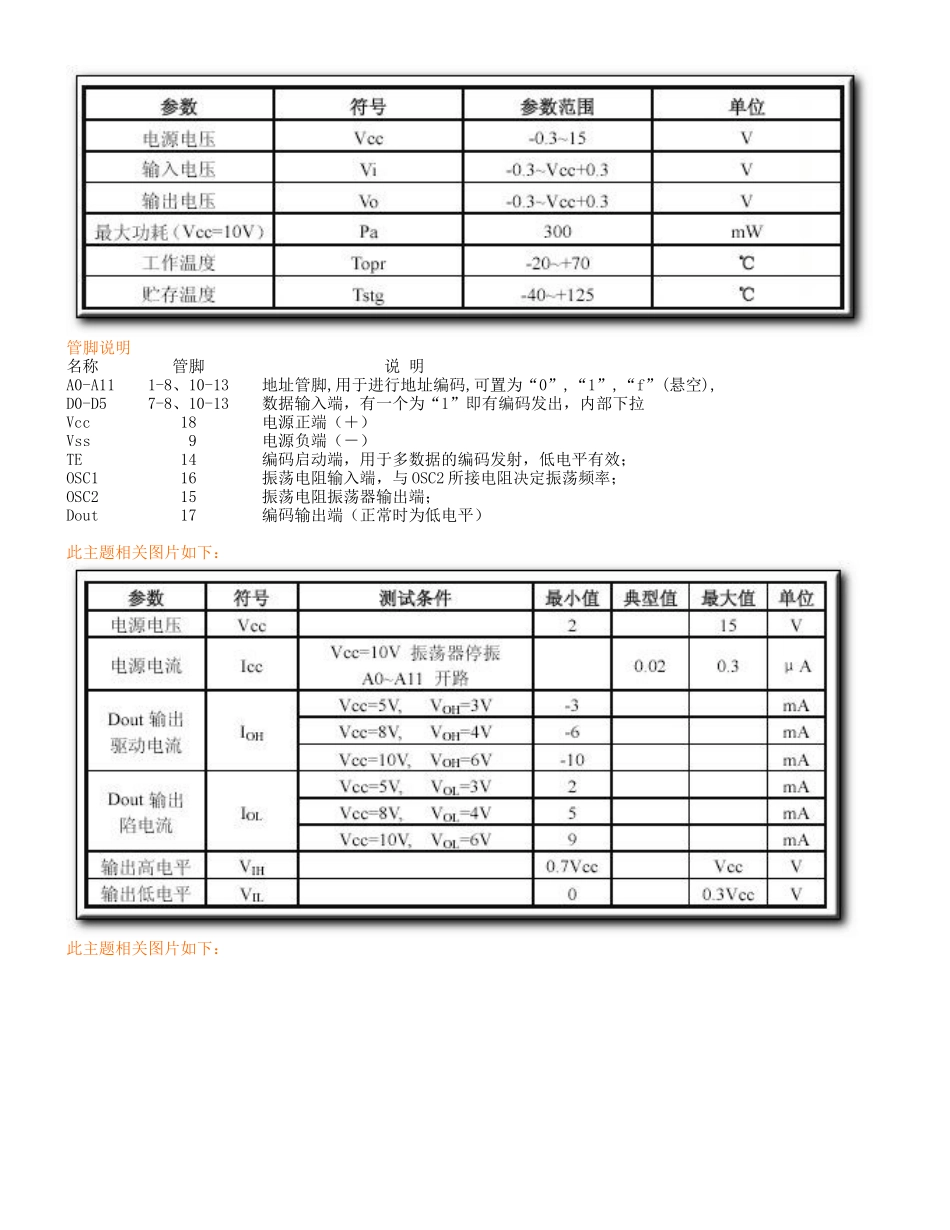

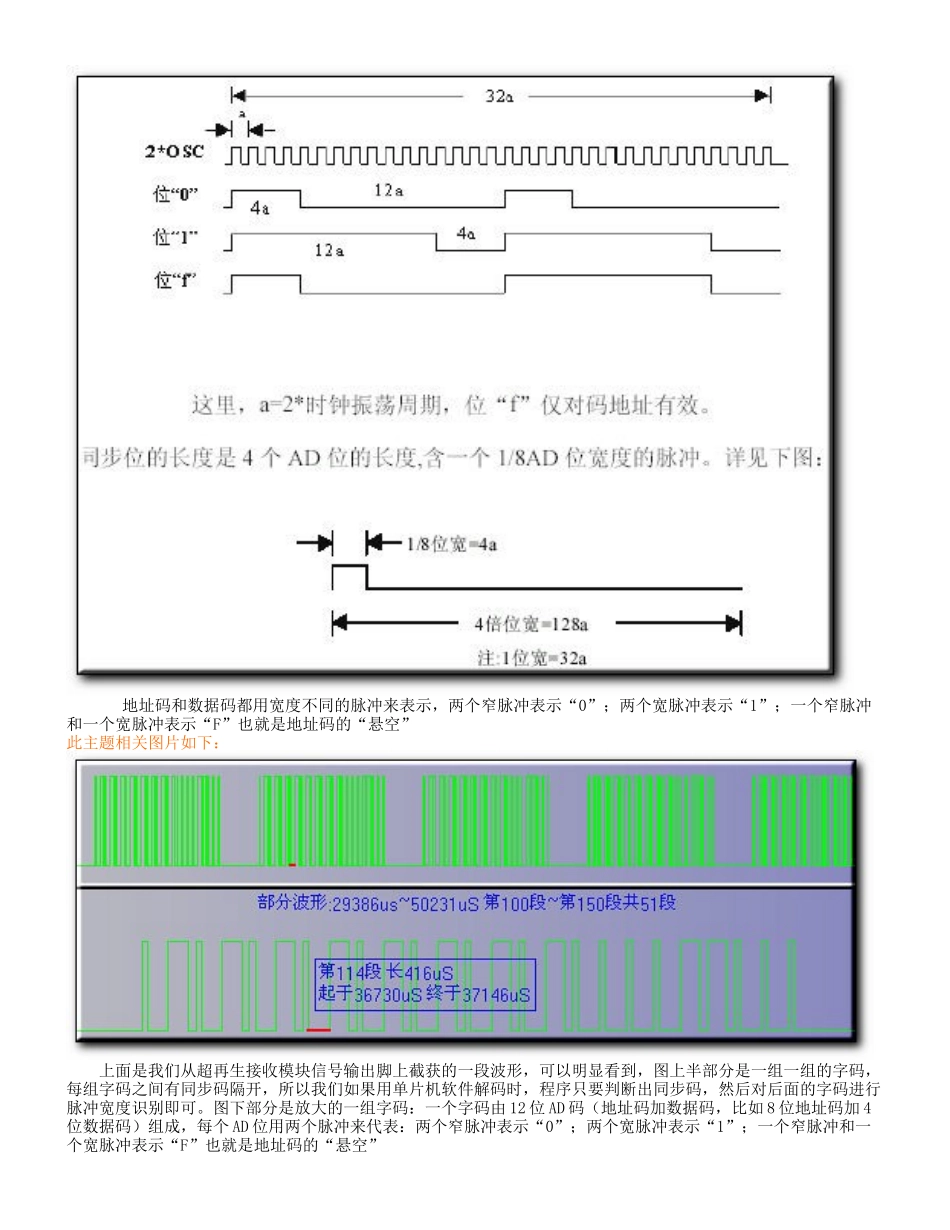

编码解码芯片 PT2262/PT2272 芯片原理及编码说明PT2262/2272 是台湾普城公司生产的一种 CMOS 工艺制造的低功耗低价位通用编解码电路，PT2262/2272 最多可有 12 位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供 531441 地址码,PT2262 最多可有6 位(D0-D5)数据端管脚,设定的地址码和数据码从 17 脚串行输出，可用于无线遥控发射电路。 编码芯片 PT2262 发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片 PT2272 接收到信号后，其地址码经过两次比较核对后，VT 脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。当发射机没有按键按下时，PT2262 不接通电源，其 17 脚为低电平，所以315MHz 的高频发射电路不工作，当有按键按下时，PT2262 得电工作，其第 17 脚输出经调制的串行数据信号，当 17脚为高电平期间 315MHz 的高频发射电路起振并发射等幅高频信号，当 17 脚为低平期间 315MHz 的高频发射电路停止振荡，所以高频发射电路完全收控于 PT2262 的 17 脚输出的数字信号，从而对高频电路完成幅度键控（ASK 调制）相当于调制度为 100％的调幅。PT2262 特点l CMOS 工艺制造，低功耗 l 外部元器件少 l RC 振荡电阻 l 工作电压范围宽：2.6-15v l 数据最多可达 6 位l 地址码最多可达 531441 种 应用范围l 车辆防盗系统 l 家庭防盗系统 l 遥 控 玩 具 l 其他电器遥控 引 脚 图： 此主题相关图片如下：管脚说明名称 管脚 说 明 A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空), D0-D5 7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下拉 Vcc 18 电源正端（＋） Vss 9 电源负端（－） TE 14 编码启动端，用于多数据的编码发射，低电平有效； OSC1 16 振荡电阻输入端，与 OSC2 所接电阻决定振荡频率； OSC2 15 振荡电阻振荡器输出端； Dout 17 编码输出端（正常时为低电平） 此主题相关图片如下：此主题相关图片如下：地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空” 此主题相关图片如下： 上面是我们从超再生接收模块信号输出脚上截获的一段波形，可以明显看到，图上半部分是一组一组的字码，每组字码之间有同步码...
