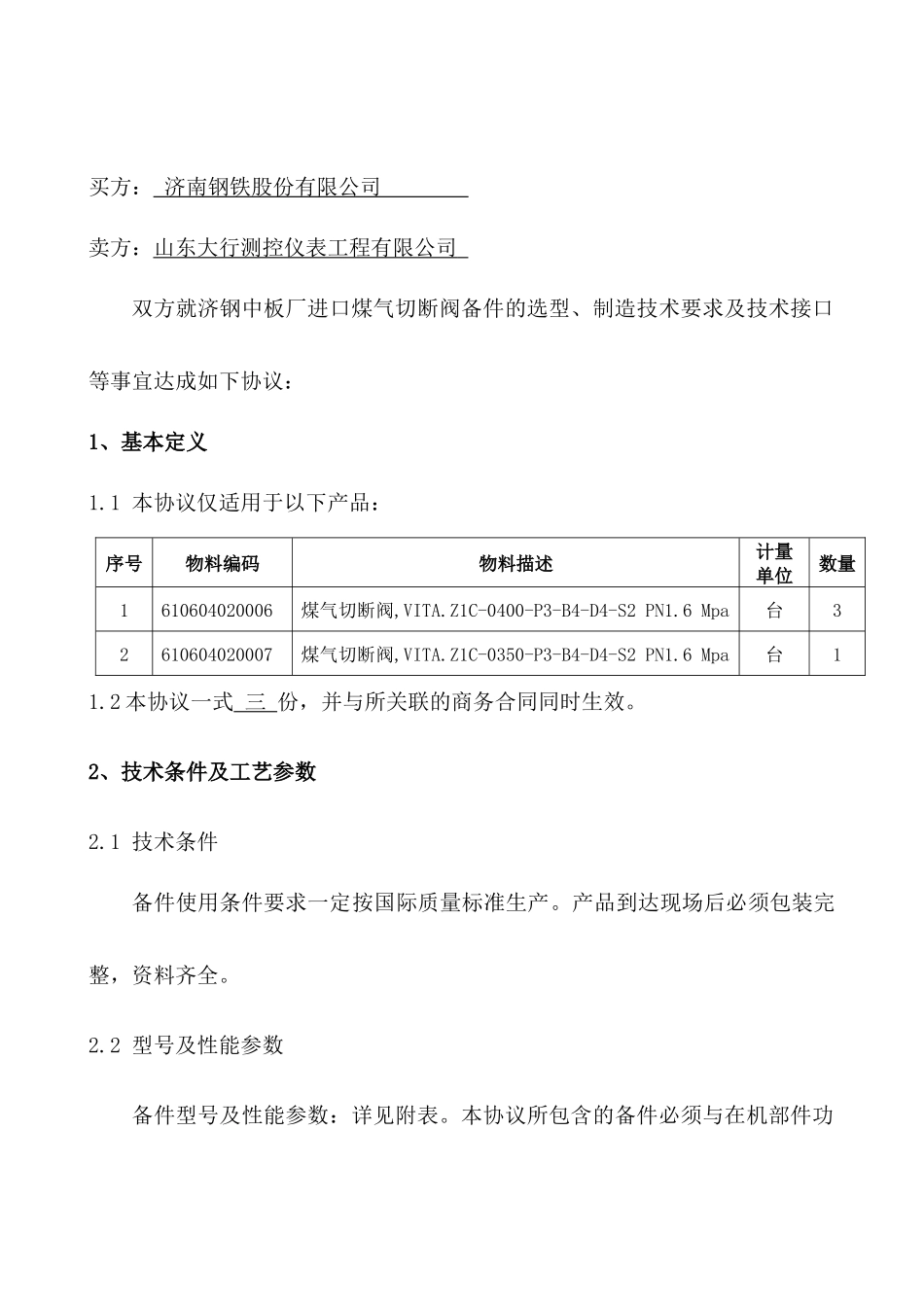

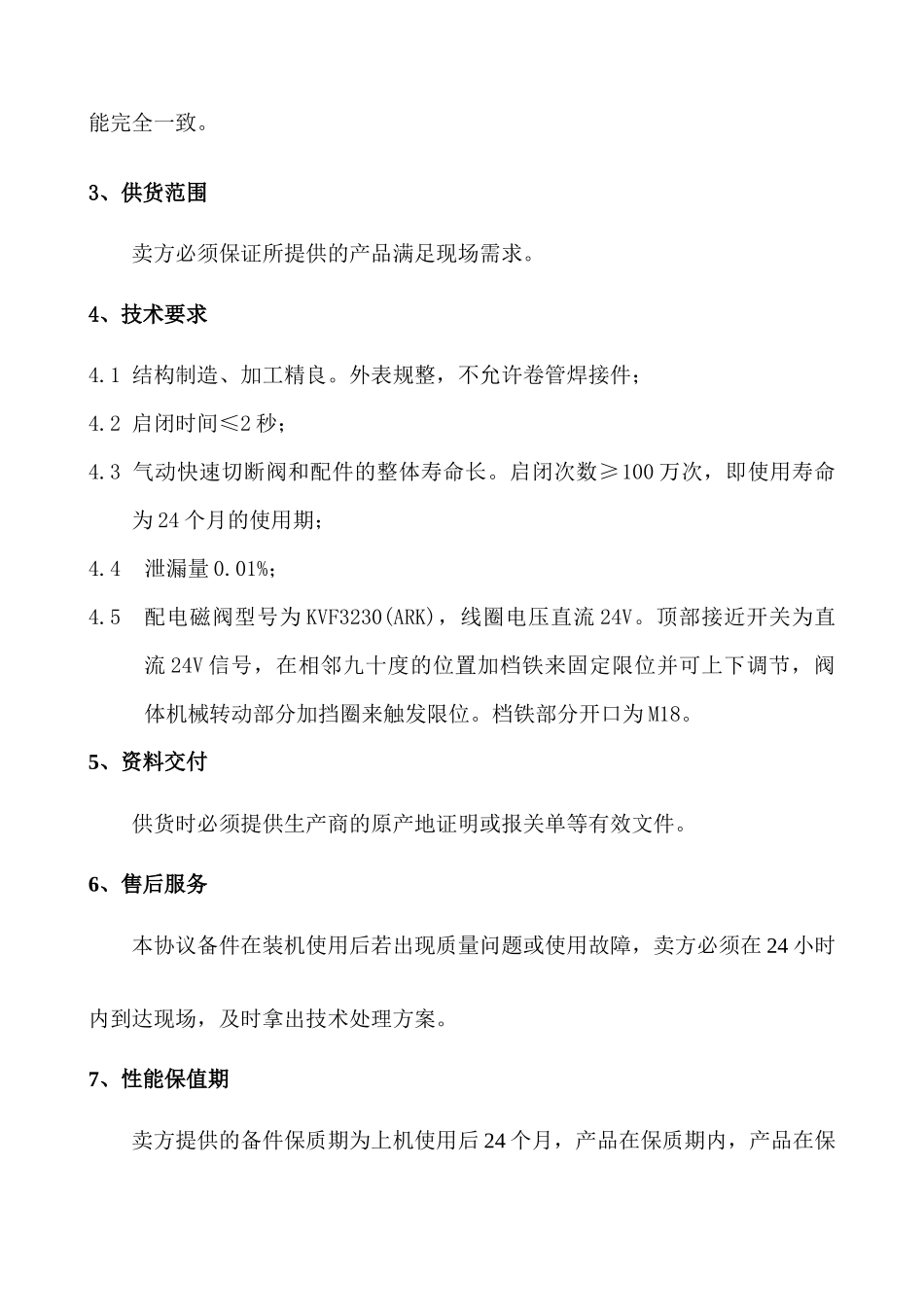

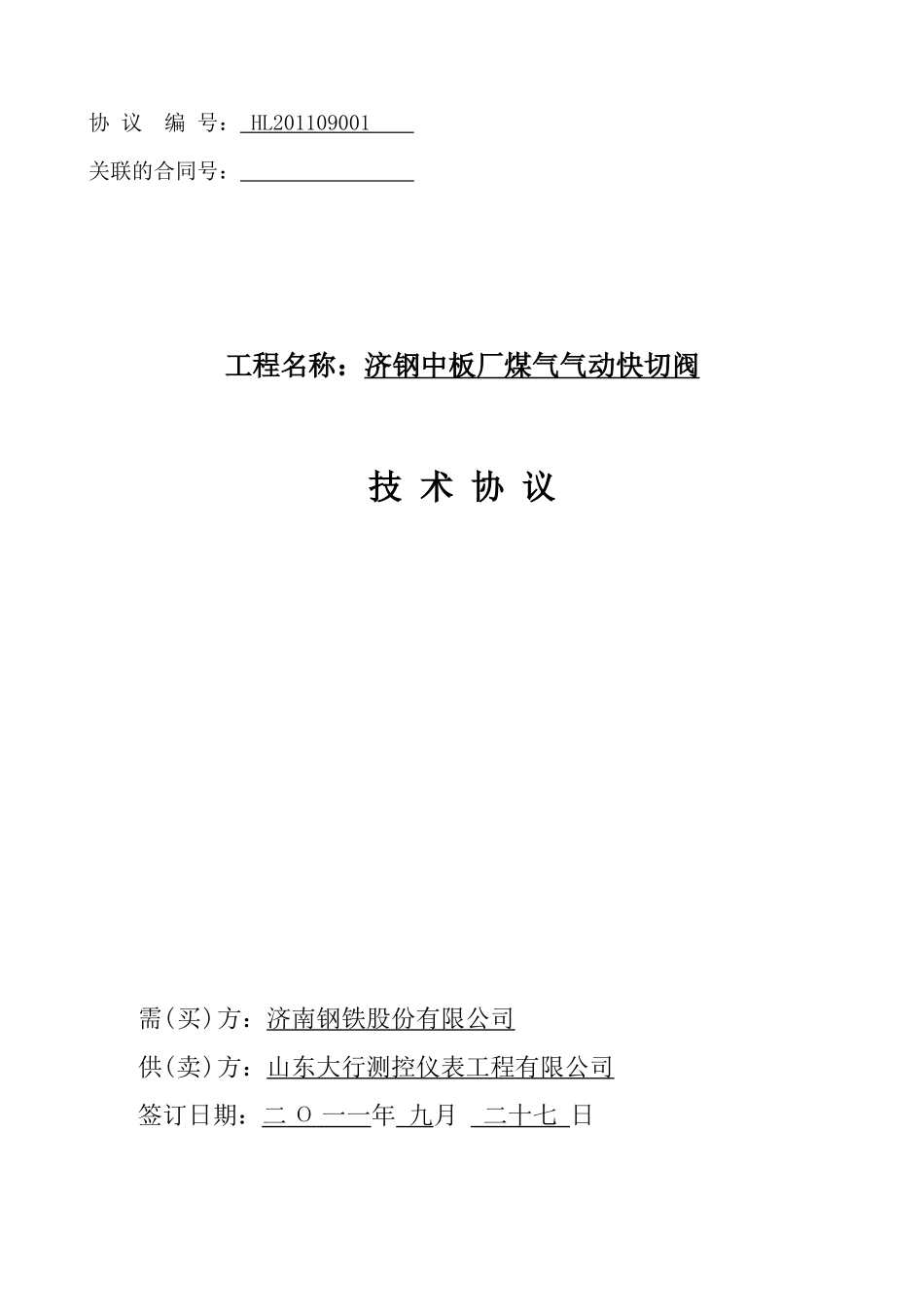

协 议 编 号： HL201109001 关联的合同号： 工程名称：济钢中板厂煤气气动快切阀技 术 协 议需(买)方：济南钢铁股份有限公司 供(卖)方：山东大行测控仪表工程有限公司签订日期：二 Ο 一一 年 九月 二十七 日买方： 济南钢铁股份有限公司 卖方：山东大行测控仪表工程有限公司 双方就济钢中板厂进口煤气切断阀备件的选型、制造技术要求及技术接口等事宜达成如下协议：1、基本定义1.1 本协议仅适用于以下产品：序号物料编码物料描述计量单位数量1610604020006煤气切断阀,VITA.Z1C-0400-P3-B4-D4-S2 PN1.6 Mpa 台32610604020007煤气切断阀,VITA.Z1C-0350-P3-B4-D4-S2 PN1.6 Mpa 台11.2 本协议一式 三 份，并与所关联的商务合同同时生效。2、技术条件及工艺参数2.1 技术条件备件使用条件要求一定按国际质量标准生产。产品到达现场后必须包装完整，资料齐全。2.2 型号及性能参数备件型号及性能参数：详见附表。本协议所包含的备件必须与在机部件功能完全一致。3、供货范围卖方必须保证所提供的产品满足现场需求。4、技术要求4.1 结构制造、加工精良。外表规整，不允许卷管焊接件；4.2 启闭时间≤2 秒；4.3 气动快速切断阀和配件的整体寿命长。启闭次数≥100 万次，即使用寿命为 24 个月的使用期；4.4泄漏量 0.01%；4.5配电磁阀型号为 KVF3230(ARK)，线圈电压直流 24V。顶部接近开关为直流 24V 信号，在相邻九十度的位置加档铁来固定限位并可上下调节，阀体机械转动部分加挡圈来触发限位。档铁部分开口为 M18。5、资料交付供货时必须提供生产商的原产地证明或报关单等有效文件。6、售后服务本协议备件在装机使用后若出现质量问题或使用故障，卖方必须在 24 小时内到达现场，及时拿出技术处理方案。7、性能保值期卖方提供的备件保质期为上机使用后 24 个月，产品在保质期内，产品在保质期内发生的由卖方原因导致的质量问题，免费更换新件。若产品由买方原因导致质量问题，有买方自行承担。8、供货期本协议备件要求合同签订后 2011 年 12 月 30 日运输至济钢中板厂的备件库区域。9、质量验收及质量保证期货物到达现场后，买、卖方人员一起对其进行型号规格、技术性能、原理结构等方面的产品验收。卖方提供的备件保质期为上机后 24 个月，产品在保质期内发生因自身质量、性能等原因引起的损坏而不能继续使用时，由供货商在免费负责损坏件在其认可工厂的维修以及往返运输、报关、相关费用等。10、服...
