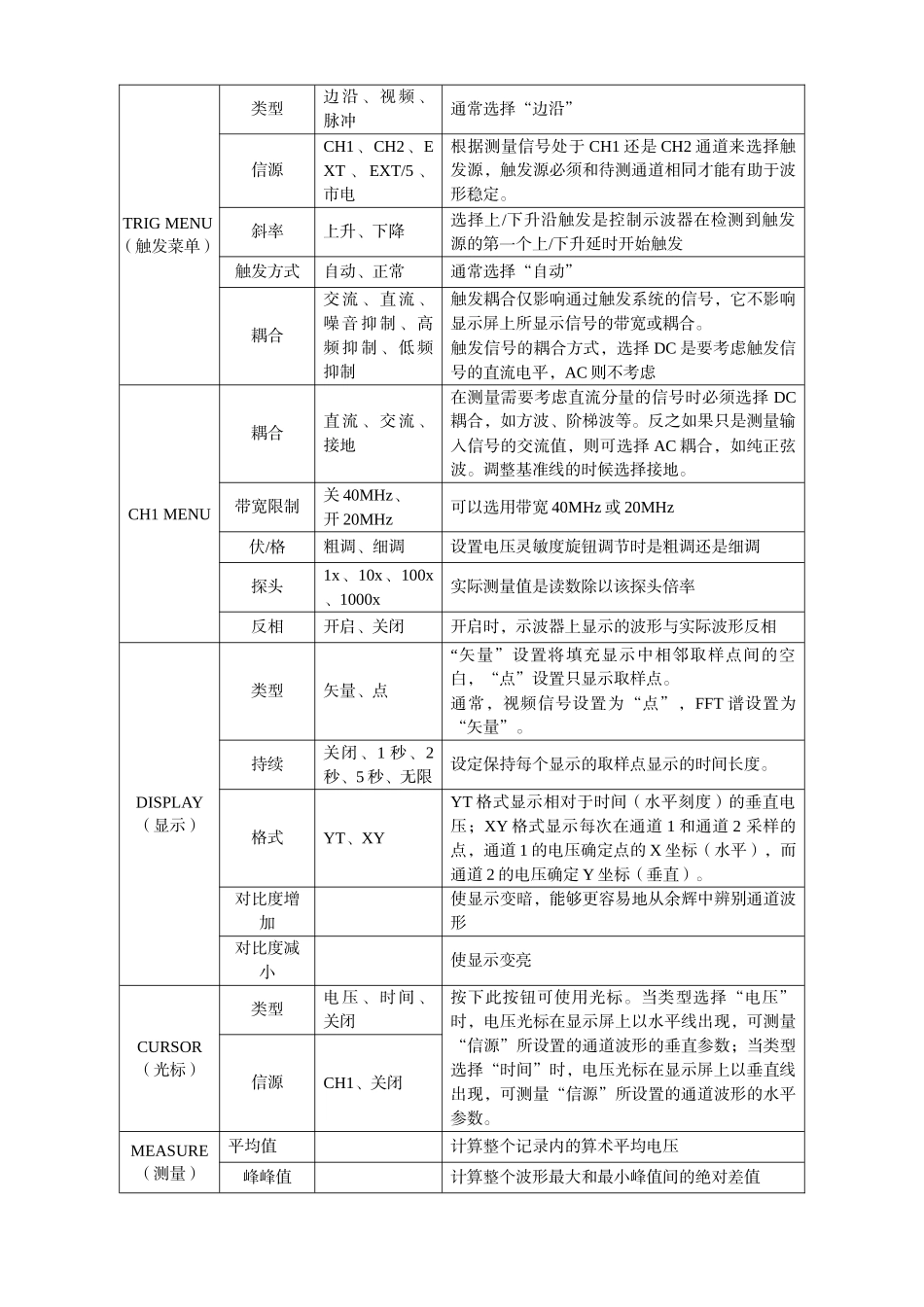

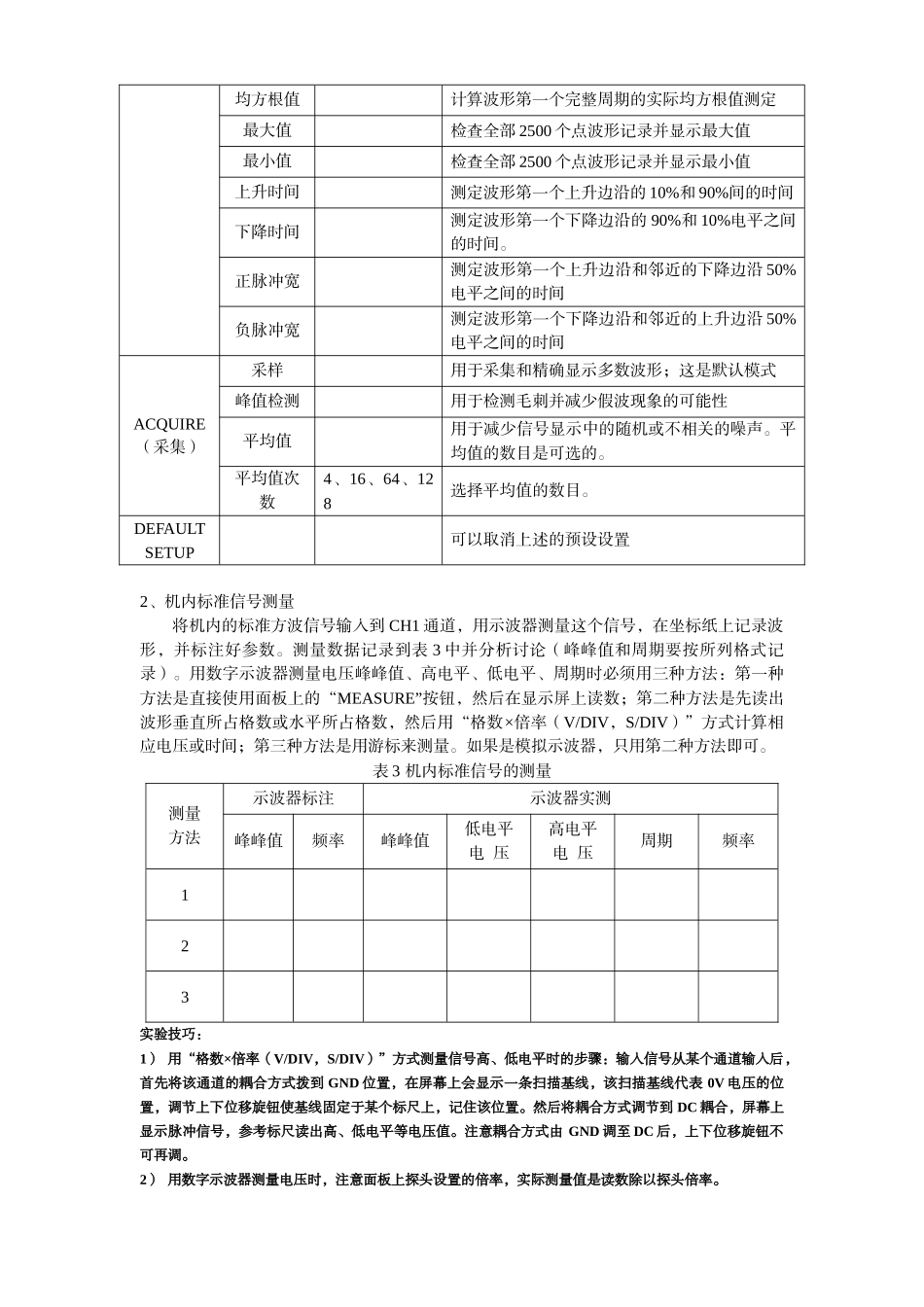

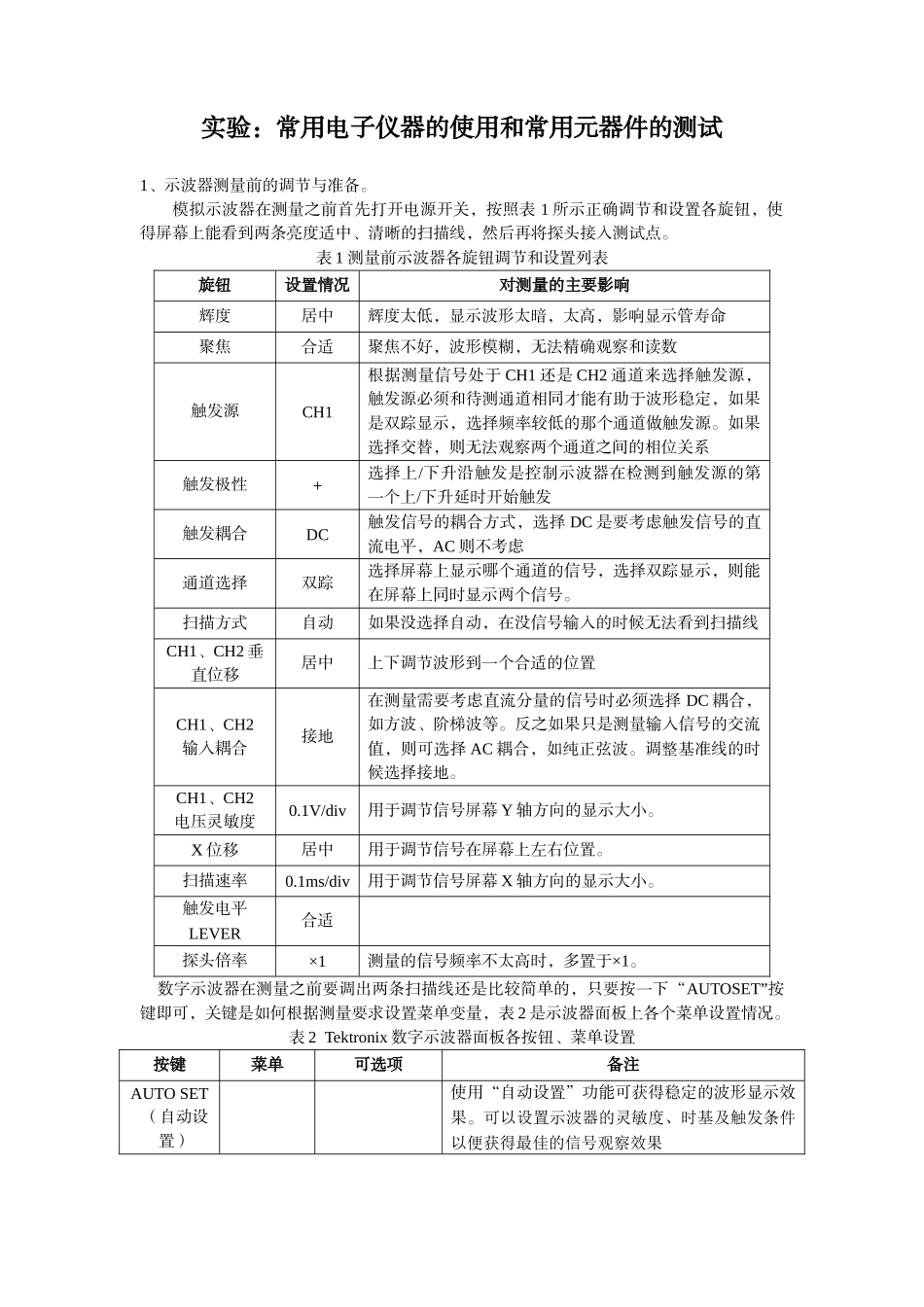

实验：常用电子仪器的使用和常用元器件的测试1、示波器测量前的调节与准备。模拟示波器在测量之前首先打开电源开关，按照表 1 所示正确调节和设置各旋钮，使得屏幕上能看到两条亮度适中、清晰的扫描线，然后再将探头接入测试点。表 1 测量前示波器各旋钮调节和设置列表旋钮设置情况对测量的主要影响辉度居中辉度太低，显示波形太暗，太高，影响显示管寿命聚焦合适聚焦不好，波形模糊，无法精确观察和读数触发源CH1根据测量信号处于 CH1 还是 CH2 通道来选择触发源，触发源必须和待测通道相同才能有助于波形稳定，如果是双踪显示，选择频率较低的那个通道做触发源。如果选择交替，则无法观察两个通道之间的相位关系触发极性＋选择上/下升沿触发是控制示波器在检测到触发源的第一个上/下升延时开始触发触发耦合DC触发信号的耦合方式，选择 DC 是要考虑触发信号的直流电平，AC 则不考虑通道选择双踪选择屏幕上显示哪个通道的信号，选择双踪显示，则能在屏幕上同时显示两个信号。扫描方式自动如果没选择自动，在没信号输入的时候无法看到扫描线CH1、CH2 垂直位移居中上下调节波形到一个合适的位置CH1、CH2输入耦合接地在测量需要考虑直流分量的信号时必须选择 DC 耦合，如方波、阶梯波等。反之如果只是测量输入信号的交流值，则可选择 AC 耦合，如纯正弦波。调整基准线的时候选择接地。CH1、CH2电压灵敏度0.1V/div用于调节信号屏幕 Y 轴方向的显示大小。X 位移居中用于调节信号在屏幕上左右位置。扫描速率0.1ms/div用于调节信号屏幕 X 轴方向的显示大小。触发电平LEVER合适探头倍率×1测量的信号频率不太高时，多置于×1。 数字示波器在测量之前要调出两条扫描线还是比较简单的，只要按一下“AUTOSET”按键即可，关键是如何根据测量要求设置菜单变量，表 2 是示波器面板上各个菜单设置情况。表 2 Tektronix 数字示波器面板各按钮、菜单设置按键菜单可选项备注AUTO SET（自动设置）使用“自动设置”功能可获得稳定的波形显示效果。可以设置示波器的灵敏度、时基及触发条件以便获得最佳的信号观察效果TRIG MENU（触发菜单）类型边 沿 、 视 频 、脉冲通常选择“边沿”信源CH1、CH2、EXT 、 EXT/5 、市电根据测量信号处于 CH1 还是 CH2 通道来选择触发源，触发源必须和待测通道相同才能有助于波形稳定。 斜率上升、下降选择上/下升沿触发是控制示波器在检测到触发源的第一个上/下升延时开始触发触发方式自动、...
