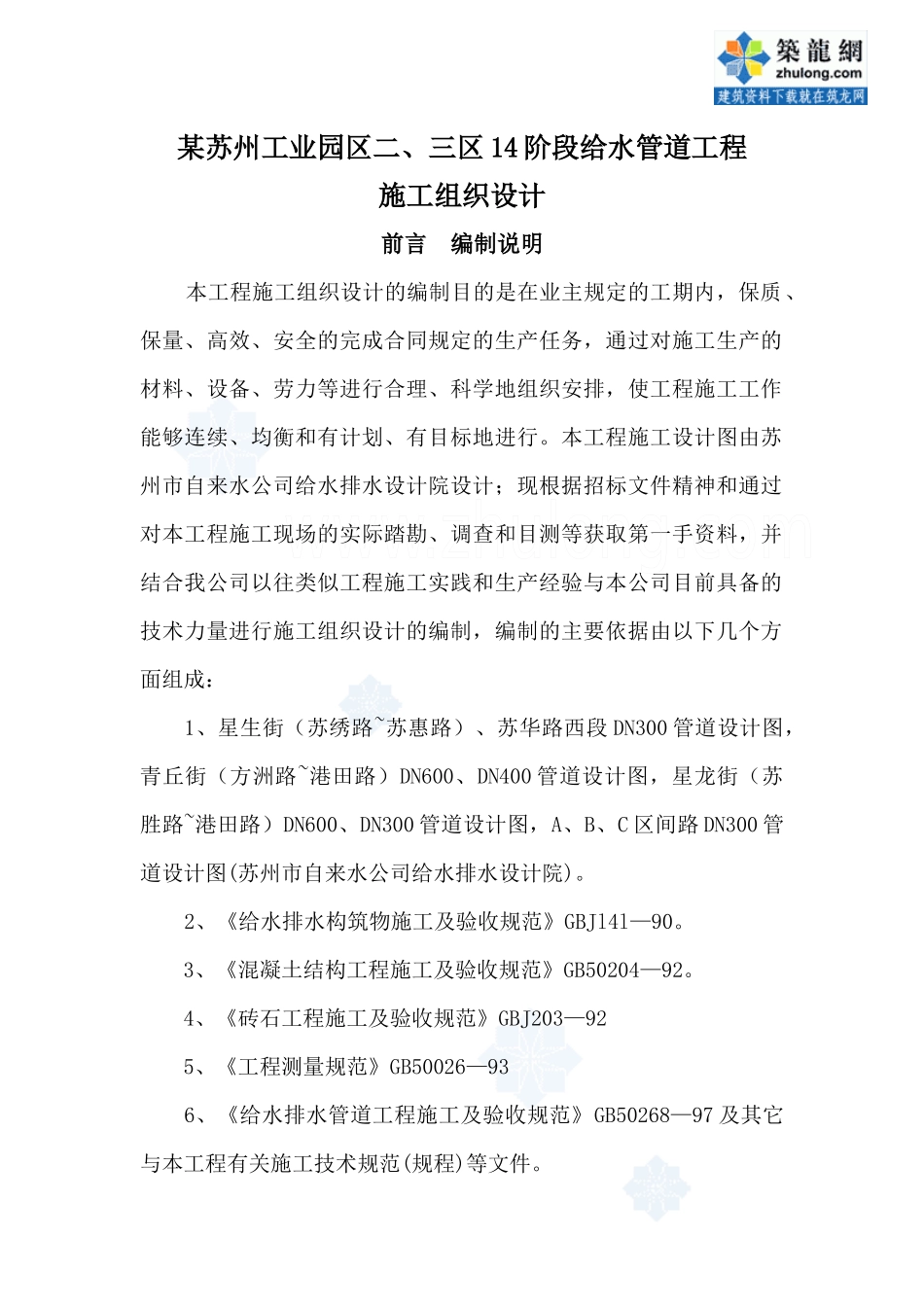

某苏州工业园区二、三区 14 阶段给水管道工程施工组织设计前言 编制说明 本工程施工组织设计的编制目的是在业主规定的工期内，保质、保量、高效、安全的完成合同规定的生产任务，通过对施工生产的材料、设备、劳力等进行合理、科学地组织安排，使工程施工工作能够连续、均衡和有计划、有目标地进行。本工程施工设计图由苏州市自来水公司给水排水设计院设计；现根据招标文件精神和通过对本工程施工现场的实际踏勘、调查和目测等获取第一手资料，并结合我公司以往类似工程施工实践和生产经验与本公司目前具备的技术力量进行施工组织设计的编制，编制的主要依据由以下几个方面组成：1、星生街（苏绣路~苏惠路）、苏华路西段 DN300 管道设计图，青丘街（方洲路~港田路）DN600、DN400 管道设计图，星龙街（苏胜路~港田路）DN600、DN300 管道设计图，A、B、C 区间路 DN300 管道设计图(苏州市自来水公司给水排水设计院)。2、《给水排水构筑物施工及验收规范》GBJl4l—90。 3、《混凝土结构工程施工及验收规范》GB50204—92。 4、《砖石工程施工及验收规范》GBJ203—92 5、《工程测量规范》GB50026—936、《给水排水管道工程施工及验收规范》GB50268—97 及其它与本工程有关施工技术规范(规程)等文件。 7、《现场设备、工业管道焊接工程施工及验收规范》GB50263-98 规定。第一章 工程概况一、工程概况：该工程系配合苏州市道路建设而设计的室外给水管道。该工程为三条道路、三条区间路敷设给水管道。工程量较大，工期紧。星生街（苏绣路~苏惠路）、苏华路西段 DN300 管道工程敷设DN300 球墨铸铁管 720 米、DN200 球墨铸铁管 5 米、DN150 球墨铸铁管 9 米、DN100 球墨铸铁管 35 米。星生路管道位于道路中心线以东3.7 米处、苏华路为双线管，管道位于道路中心线以南 11.2 米处与道路中心线以北 12.2 米。球墨管道接口采用 T 型橡胶圈接口。其中星生路 K0+336.116~0+384.252 处有一处 DN300 过桥钢管，长 52 米，采用无缝钢管安装在桥东侧预留孔洞内，管子中心线至路中约 8.85处。钢管拼焊缝采取 100%超声波检测，抽取不小于 10%的钢管焊缝进行 X 射线照相检测，焊缝质量等级不低于三级。球墨铸铁管管道基础按 S-3 图进行基础砂填层。管道试验压力为 1.0MPa。十分钟跌泵不大于 0.05 MPa 为合格。青丘街（方洲路~港田路）DN600、DN400 管道工程敷设 DN600 球墨铸铁管 652 米、DN300 球墨铸铁管...
