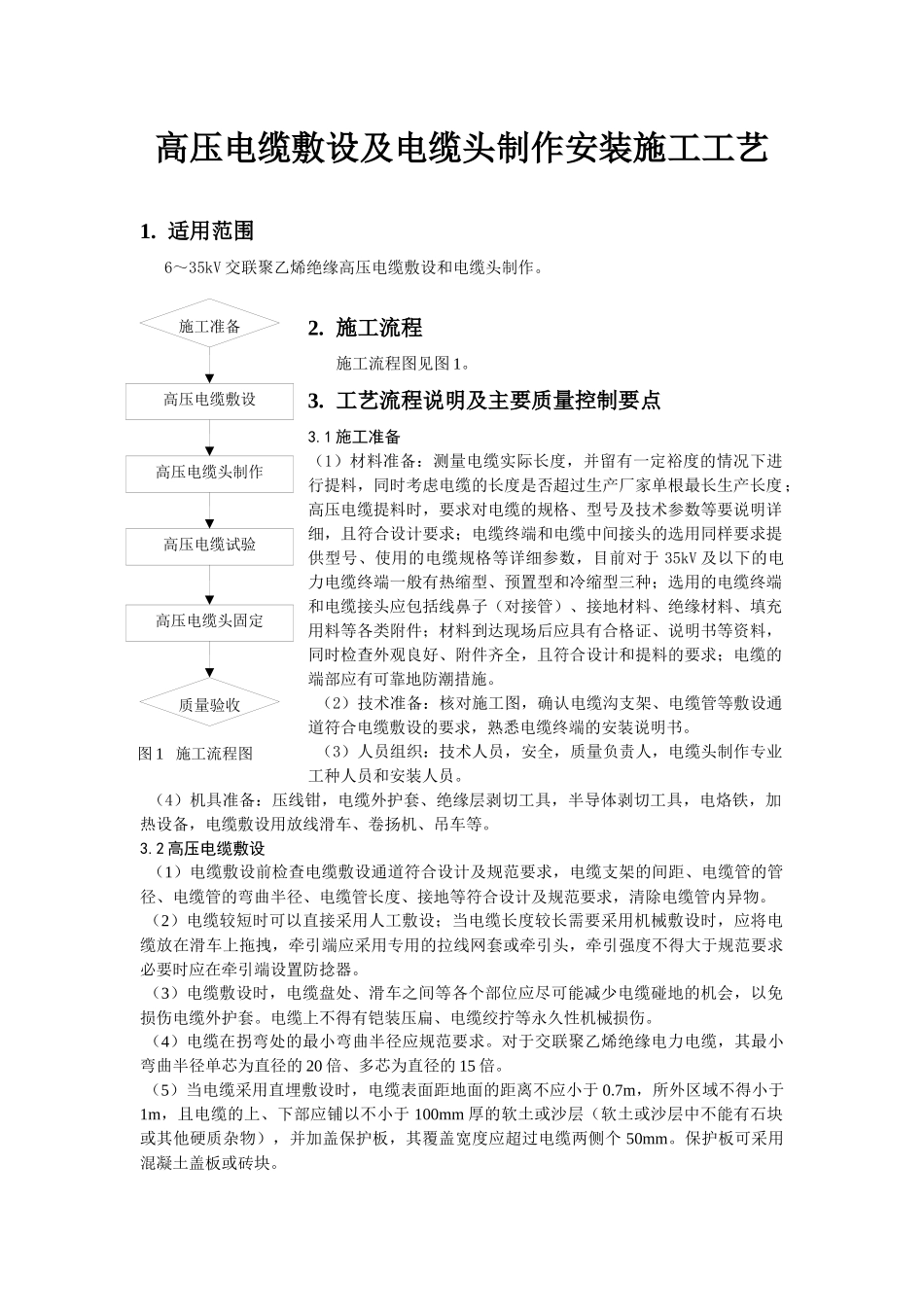

高压电缆敷设高压电缆头制作高压电缆头固定高压电缆试验质量验收施工准备图 1 施工流程图高压电缆敷设及电缆头制作安装施工工艺1. 适用范围6～35kV 交联聚乙烯绝缘高压电缆敷设和电缆头制作。2. 施工流程施工流程图见图 1。3. 工艺流程说明及主要质量控制要点3.1 施工准备（1）材料准备：测量电缆实际长度，并留有一定裕度的情况下进行提料，同时考虑电缆的长度是否超过生产厂家单根最长生产长度；高压电缆提料时，要求对电缆的规格、型号及技术参数等要说明详细，且符合设计要求；电缆终端和电缆中间接头的选用同样要求提供型号、使用的电缆规格等详细参数，目前对于 35kV 及以下的电力电缆终端一般有热缩型、预置型和冷缩型三种；选用的电缆终端和电缆接头应包括线鼻子（对接管）、接地材料、绝缘材料、填充用料等各类附件；材料到达现场后应具有合格证、说明书等资料，同时检查外观良好、附件齐全，且符合设计和提料的要求；电缆的端部应有可靠地防潮措施。 （2）技术准备：核对施工图，确认电缆沟支架、电缆管等敷设通道符合电缆敷设的要求，熟悉电缆终端的安装说明书。 （3）人员组织：技术人员，安全，质量负责人，电缆头制作专业工种人员和安装人员。 （4）机具准备：压线钳，电缆外护套、绝缘层剥切工具，半导体剥切工具，电烙铁，加热设备，电缆敷设用放线滑车、卷扬机、吊车等。3.2 高压电缆敷设（1）电缆敷设前检查电缆敷设通道符合设计及规范要求，电缆支架的间距、电缆管的管径、电缆管的弯曲半径、电缆管长度、接地等符合设计及规范要求，清除电缆管内异物。 （2）电缆较短时可以直接采用人工敷设；当电缆长度较长需要采用机械敷设时，应将电缆放在滑车上拖拽，牵引端应采用专用的拉线网套或牵引头，牵引强度不得大于规范要求必要时应在牵引端设置防捻器。 （3）电缆敷设时，电缆盘处、滑车之间等各个部位应尽可能减少电缆碰地的机会，以免损伤电缆外护套。电缆上不得有铠装压扁、电缆绞拧等永久性机械损伤。 （4）电缆在拐弯处的最小弯曲半径应规范要求。对于交联聚乙烯绝缘电力电缆，其最小弯曲半径单芯为直径的 20 倍、多芯为直径的 15 倍。 （5）当电缆采用直埋敷设时，电缆表面距地面的距离不应小于 0.7m，所外区域不得小于1m，且电缆的上、下部应铺以不小于 100mm 厚的软土或沙层（软土或沙层中不能有石块或其他硬质杂物），并加盖保护板，其覆盖宽度应超过电缆两侧个 50mm。保护板可采用混凝土盖板...
