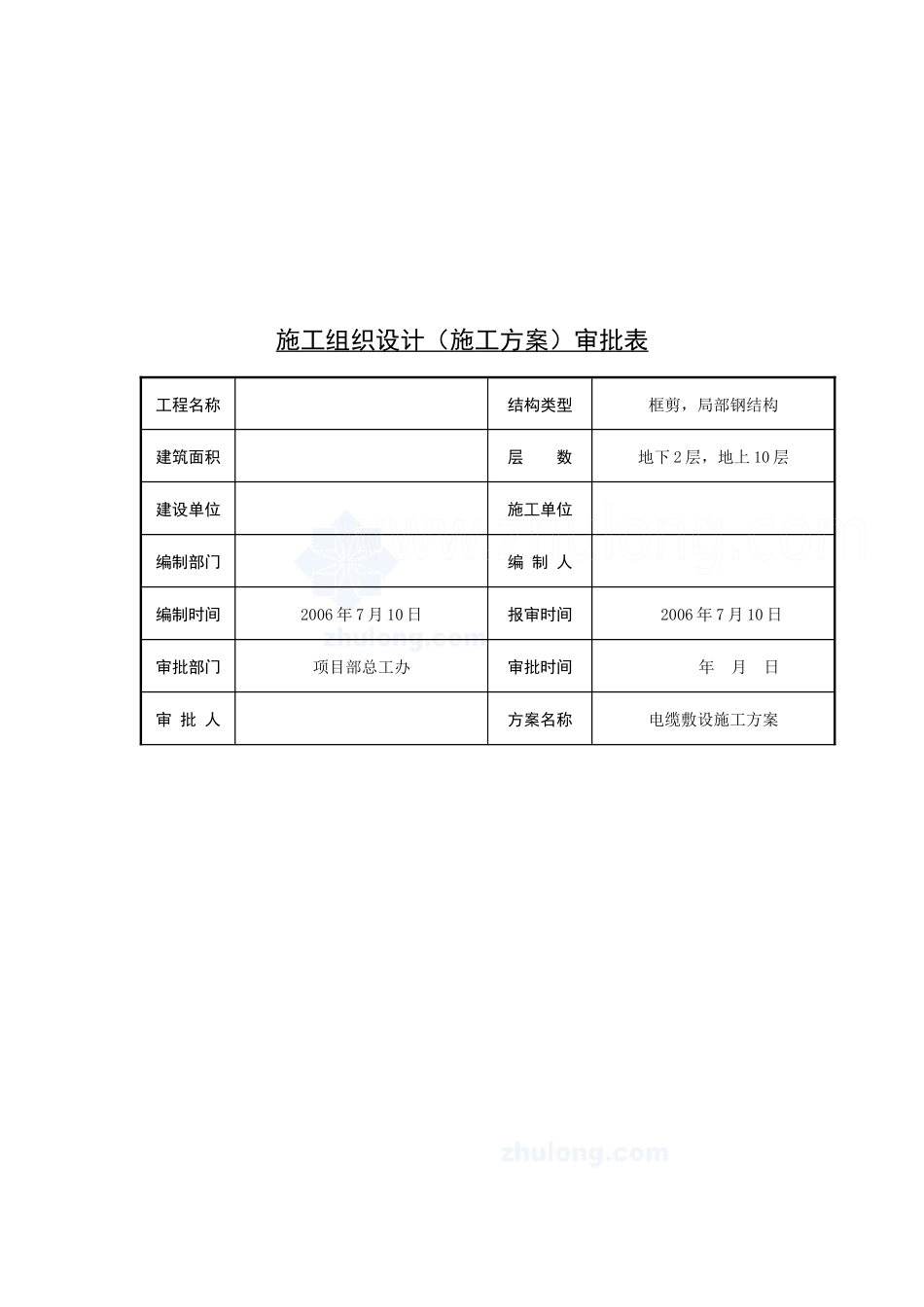

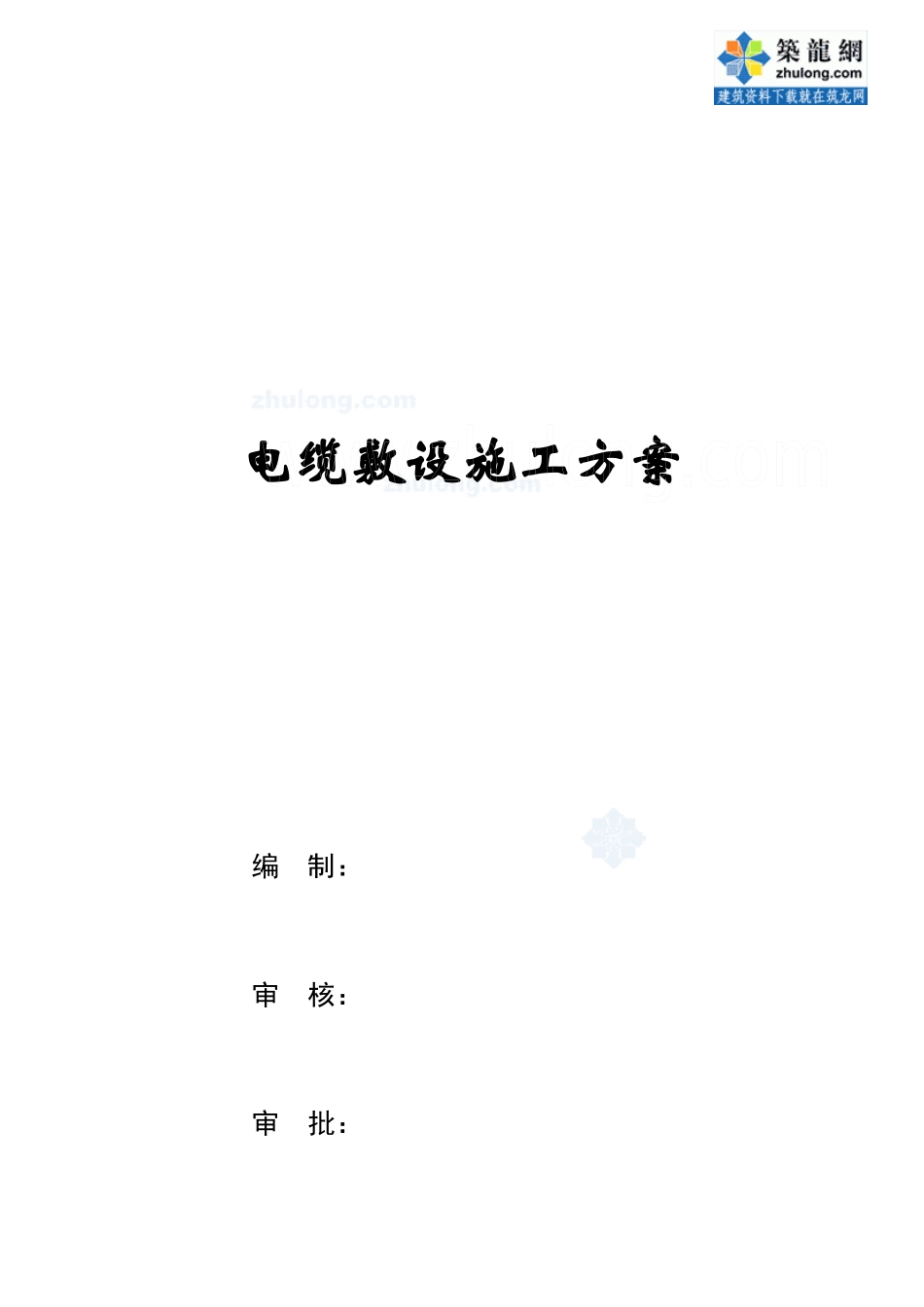

电缆敷设施工方案 编 制： 审 核： 审 批： 施工组织设计（施工方案）审批表工程名称结构类型框剪，局部钢结构建筑面积层 数地下 2 层，地上 10 层建设单位施工单位编制部门编 制 人编制时间2006 年 7 月 10 日报审时间 2006 年 7 月 10 日审批部门项目部总工办审批时间年 月 日审 批 人方案名称电缆敷设施工方案审批意见：（填写讨论的主要结论包括应修改的部分）目录1 工程概况 22 编制依据 33 施工准备 34 施工工艺与方法 34.1 工艺流程： 54.2 准备工作： 54.3 电缆沿支架、桥架敷设： 74.4 挂标志牌： 85 质量标准 85.1 主控项目 85.2 一般项目 86 成品保护 97 应注意的质量问题 98 质量记录 99 安全消防措施 1010 环保与文明施工 11电缆敷设施工方案1 工程概况本方案属北京市某工程电缆敷设安装方案。工程内容如下表所示。序号名称规格及型号单位 数量备注1阻燃电力电缆ZR-YJV-4*6m1642阻燃电力电缆ZR-YJV-4*10m3543阻燃电力电缆ZR-YJV-3*25+1*16m1074阻燃电力电缆ZR-YJV-3*25+2*16－m1775阻燃电力电缆ZR-YJV-3*35+2*16m2306阻燃电力电缆ZR-YJV-3*50+1*25m247阻燃电力电缆ZR-YJV-3*70+1*25m888阻燃电力电缆ZR-YJV-3*70+2*35m4559阻燃电力电缆ZR-YJV-3*95+2*50m47510阻燃电力电缆ZR-YJV-3*150+2*70m106711阻燃电力电缆ZR-YJV-3*240+2*120m54012阻燃电力电缆ZR-YJV-4*25+1*16m16413阻燃电力电缆ZR-YJV-4*50+1*25m71414阻燃电力电缆ZR-YJV-4*70+1*35m49015阻燃电力电缆ZR-YJV-4*95+1*50m87216阻燃电力电缆ZR-YJV-4*150+1*70m15417阻燃电力电缆ZR-YJV-4*240+1*120m159218阻燃电力电缆ZR-YJV-5*10m6019阻燃电力电缆ZR-YJV-5*16m27020阻燃控制电缆ZR-KYJV-7*1.5m82021阻燃控制电缆ZR-KYJV-4*1.5m6022耐火电力电缆NH-YJV-3*25+2*16m26023耐火电力电缆NH-YJV-3*35+2*16m9624耐火电力电缆NH-YJV-3*70+2*35m28625耐火电力电缆NH-YJV-3*95+2*50m176026耐火电力电缆NH-YJV-3*150+2*70m111027耐火电力电缆NH-YJV-3*185+2*95m65828耐火电力电缆NH-YJV-3*240+2*120m110829耐火电力电缆NH-YJV-4*25+1*16m20830耐火电力电缆NH-YJV-4*35+1*16m5423`1耐火电力电缆NH-YJV-4*50+1*25m33432耐火电力电缆NH-YJV-4*95+1*50m106033耐火电力电缆NH-YJV-4*240+1*120m109634耐火电力电缆NH-YJV-5*16m47435电力电缆YJV-1*25m9152 编制依据2.1 北京市城建设计研究总院绘制的电气施工图。2.2 电气装置安...
