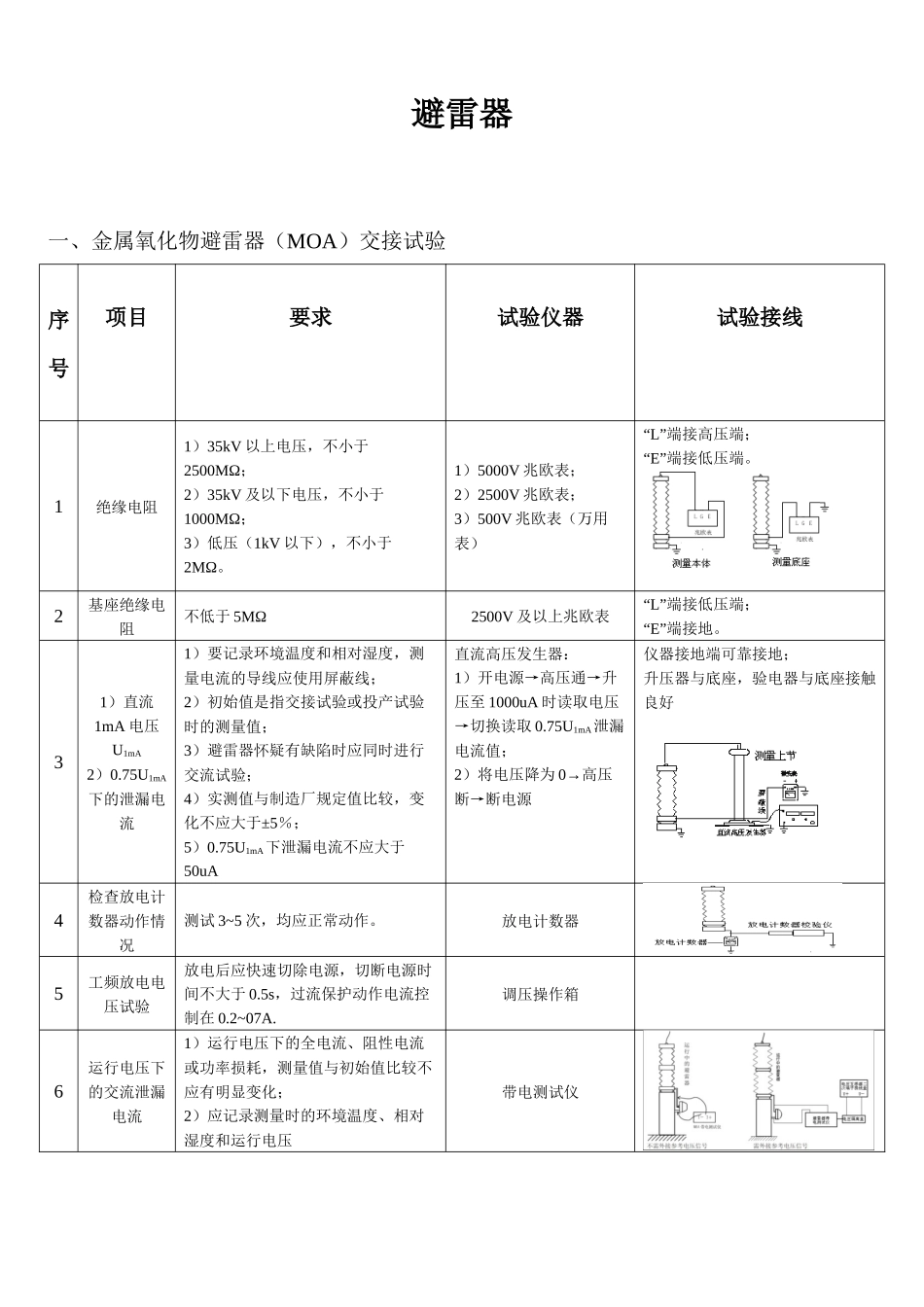

避雷器一、金属氧化物避雷器（MOA）交接试验序号项目要求试验仪器试验接线1绝缘电阻1）35kV 以上电压，不小于2500MΩ；2）35kV 及以下电压，不小于1000MΩ；3）低压（1kV 以下），不小于2MΩ。1）5000V 兆欧表；2）2500V 兆欧表；3）500V 兆欧表（万用表）“L”端接高压端；“E”端接低压端。2基座绝缘电阻不低于 5MΩ2500V 及以上兆欧表“L”端接低压端；“E”端接地。31）直流1mA 电压U1mA2）0.75U1mA下的泄漏电流1）要记录环境温度和相对湿度，测量电流的导线应使用屏蔽线；2）初始值是指交接试验或投产试验时的测量值；3）避雷器怀疑有缺陷时应同时进行交流试验；4）实测值与制造厂规定值比较，变化不应大于±5％；5）0.75U1mA下泄漏电流不应大于50uA直流高压发生器：1）开电源→高压通→升压至 1000uA 时读取电压→切换读取 0.75U1mA泄漏电流值；2）将电压降为 0→高压断→断电源仪器接地端可靠接地；升压器与底座，验电器与底座接触良好4检查放电计数器动作情况测试 3~5 次，均应正常动作。放电计数器5工频放电电压试验放电后应快速切除电源，切断电源时间不大于 0.5s，过流保护动作电流控制在 0.2~07A.调压操作箱6运行电压下的交流泄漏电流1）运行电压下的全电流、阻性电流或功率损耗，测量值与初始值比较不应有明显变化；2）应记录测量时的环境温度、相对湿度和运行电压带电测试仪电流互感器（油浸式 CT）序号项目要求试验仪器试验接线1绕组绝缘电阻1）测量一次绕组对二次绕组及外壳、各二次绕组间及对外壳的绝缘电阻2）不宜低于 1000MΩ2500V 兆欧表；2绕组直流电阻1）三相绕组间的差别不应大于三相平均值的 4％；2）与上次测量值相差不大于 2％。直流电阻测试仪电桥法：电流在前，电压在后若线不够，可采取交叉测量3末屏绝缘电阻1）电容式 CT 的末屏2）不宜低于 1000MΩ2500V 兆欧表；4tanδ 及电容量1）绕组测量电压为 10kV；2）末屏测量电压为 2KV。介质损耗因素测试仪5极性检查放电后应快速切除电源，切断电源时间不大于 0.5s，过流保护动作电流控制在 0.2~07A.指针表1）反复开断的直流电流从 L1 置 L22）直流毫安表 K1 流向 K2 正向偏转。6励磁特性曲线测量亦伏安特性，随便变比的改变，选择合适电压值大小。全自动变比测试仪1）二次端子上要对准，容易错位2）一次电流 L 为流出，H 为流入。7CT 变比1）通过装置给 CT 一次电流（应将导线与 H、L 良好接触）2）对应接好端子二次接点防...
