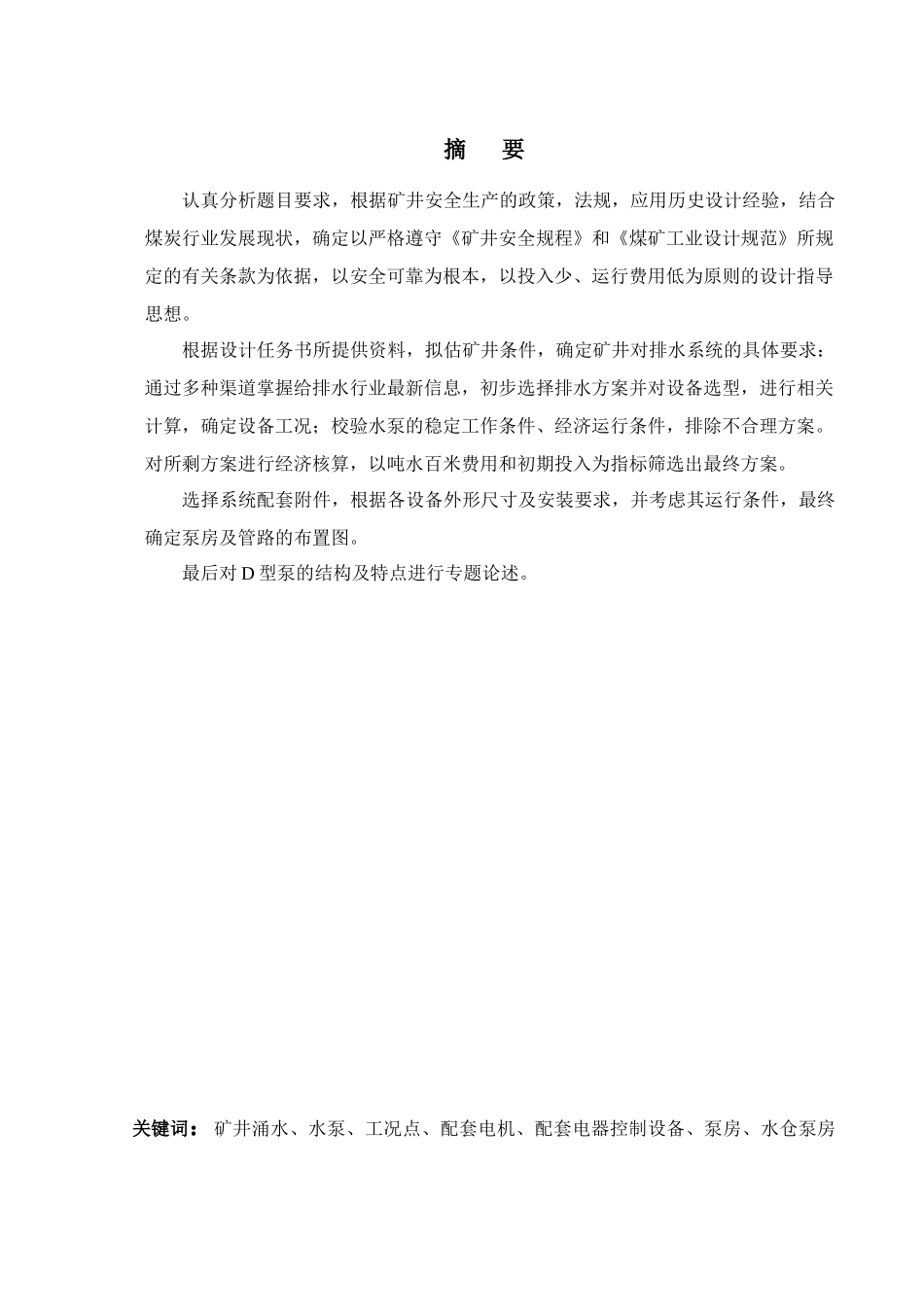

摘 要认真分析题目要求，根据矿井安全生产的政策，法规，应用历史设计经验，结合煤炭行业发展现状，确定以严格遵守《矿井安全规程》和《煤矿工业设计规范》所规定的有关条款为依据，以安全可靠为根本，以投入少、运行费用低为原则的设计指导思想。根据设计任务书所提供资料，拟估矿井条件，确定矿井对排水系统的具体要求：通过多种渠道掌握给排水行业最新信息，初步选择排水方案并对设备选型，进行相关计算，确定设备工况；校验水泵的稳定工作条件、经济运行条件，排除不合理方案。对所剩方案进行经济核算，以吨水百米费用和初期投入为指标筛选出最终方案。选择系统配套附件，根据各设备外形尺寸及安装要求，并考虑其运行条件，最终确定泵房及管路的布置图。最后对 D 型泵的结构及特点进行专题论述。关键词：矿井涌水、水泵、工况点、配套电机、配套电器控制设备、泵房、水仓泵房内水管敷设、起重梁、管子道和管子间、D 型泵结构 第 1 章 绪 论1.1 对排水系统的要求在矿井建设和生产过程中，随时都有各种来源的水涌入矿井。只有极少数例外的矿井是干燥。将涌入矿井的水排出，只是和矿水斗争的一方面，另一方面是采取有效措施 ，减少涌入矿井的水量。特别是防止突然涌水的袭击，对保证矿井生产有重要意义。矿井排水设备不仅要排除各时期涌入矿井的矿水，而且在遭到突然涌水的袭击有可能淹没矿井的情况下，还要抢险排水。在恢复被淹没的矿井时，首要的工作就是排水。排水设备始终伴随着矿井建设和生产而工作，直至矿井寿命截止才完成它的使命。因此，排水设备是煤矿建设和生产中不可缺少的，它对保证矿井正常生产起着非常重要的作用。为了使排水设备能在安全、可靠和经济的状况下工作，必须做好确定排水方案，选择排水设备，进行布置设计，施工试运转，直到正常运行各环节的工作。1.2 矿水 在矿井建设和生产过程中，涌入矿井的水流称为矿水。1.2.1 矿水来源矿井水的来源分为地面水和地下水，地面水是江、河、湖、溪、池塘的存水及雨水、融雪和山洪等，如果有巨大裂缝与井下沟通时，就会造成水灾。地下水包括含水层水、断层水和老空水。地下水在开采过程中不断涌出。1.2.2 涌水量矿水可以用单位时间涌入矿井内的体积来度量，称为绝对涌水量。一般用“q”表示，其单位为 m3/h。涌水量的大小与该矿区的地理位置、地形、水文地质及气候等条件有关；同一矿井在一年四季中涌水量也是不同的，如春季融雪或雨季里涌水量大些，其他季节则变化...
