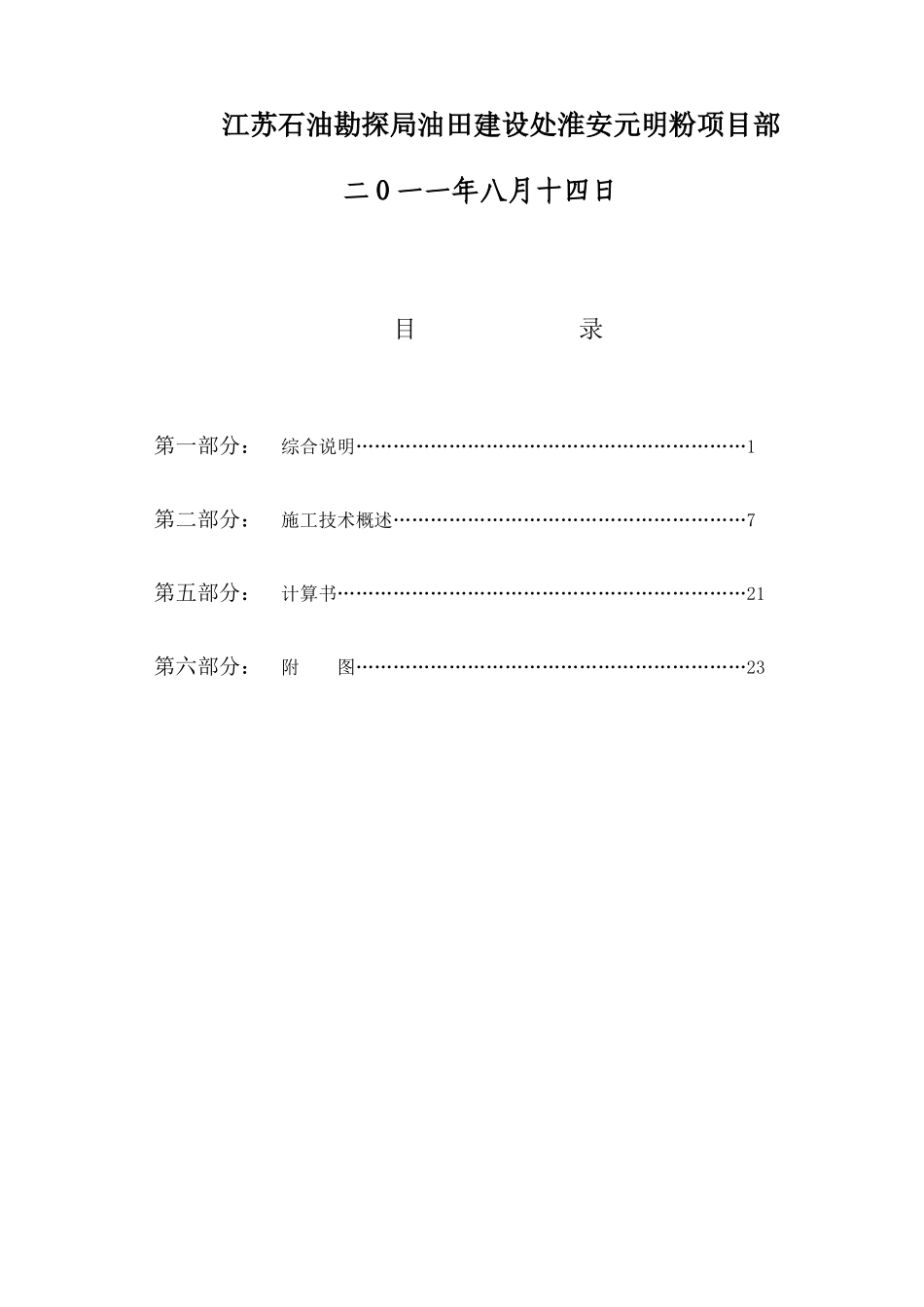

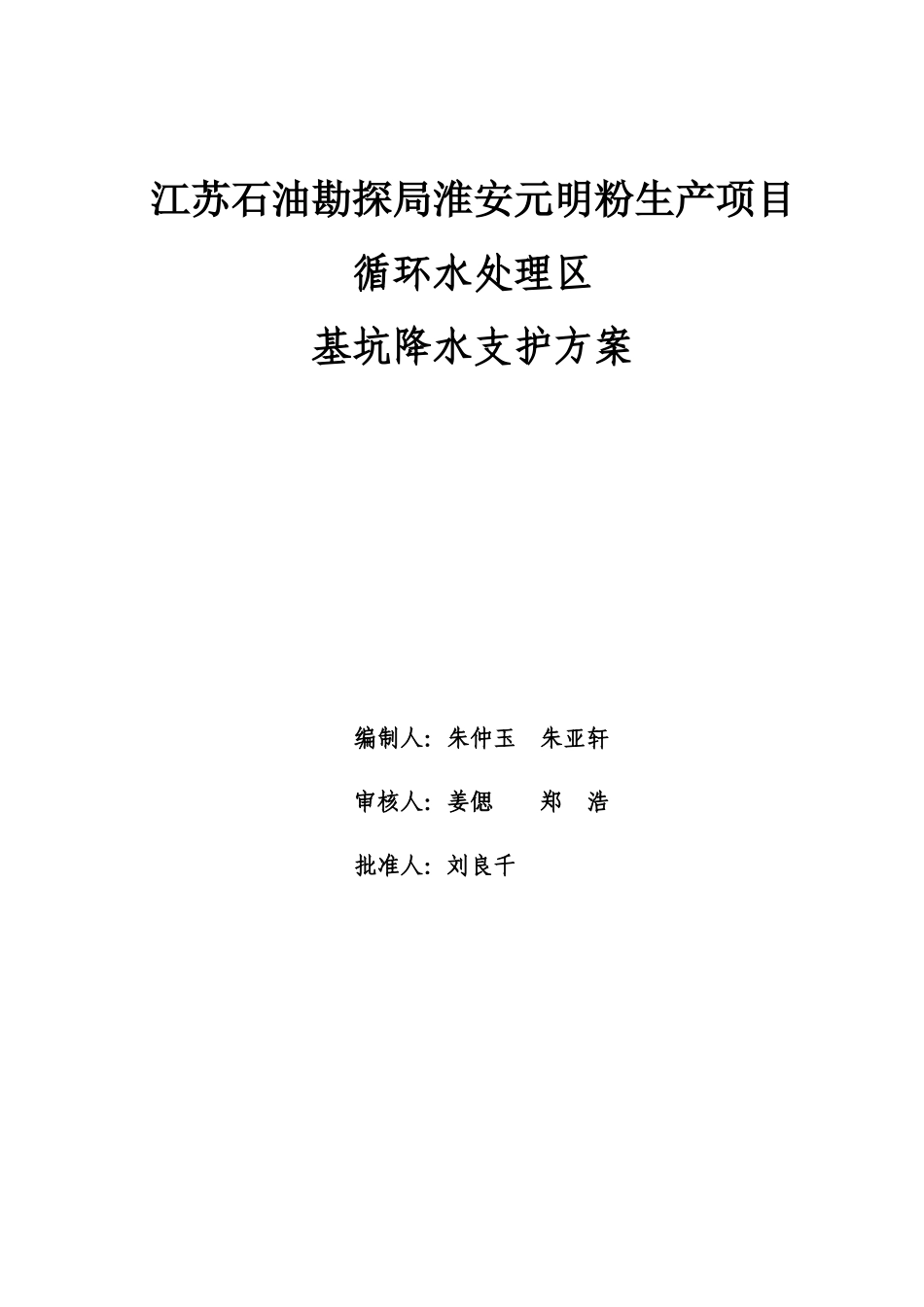

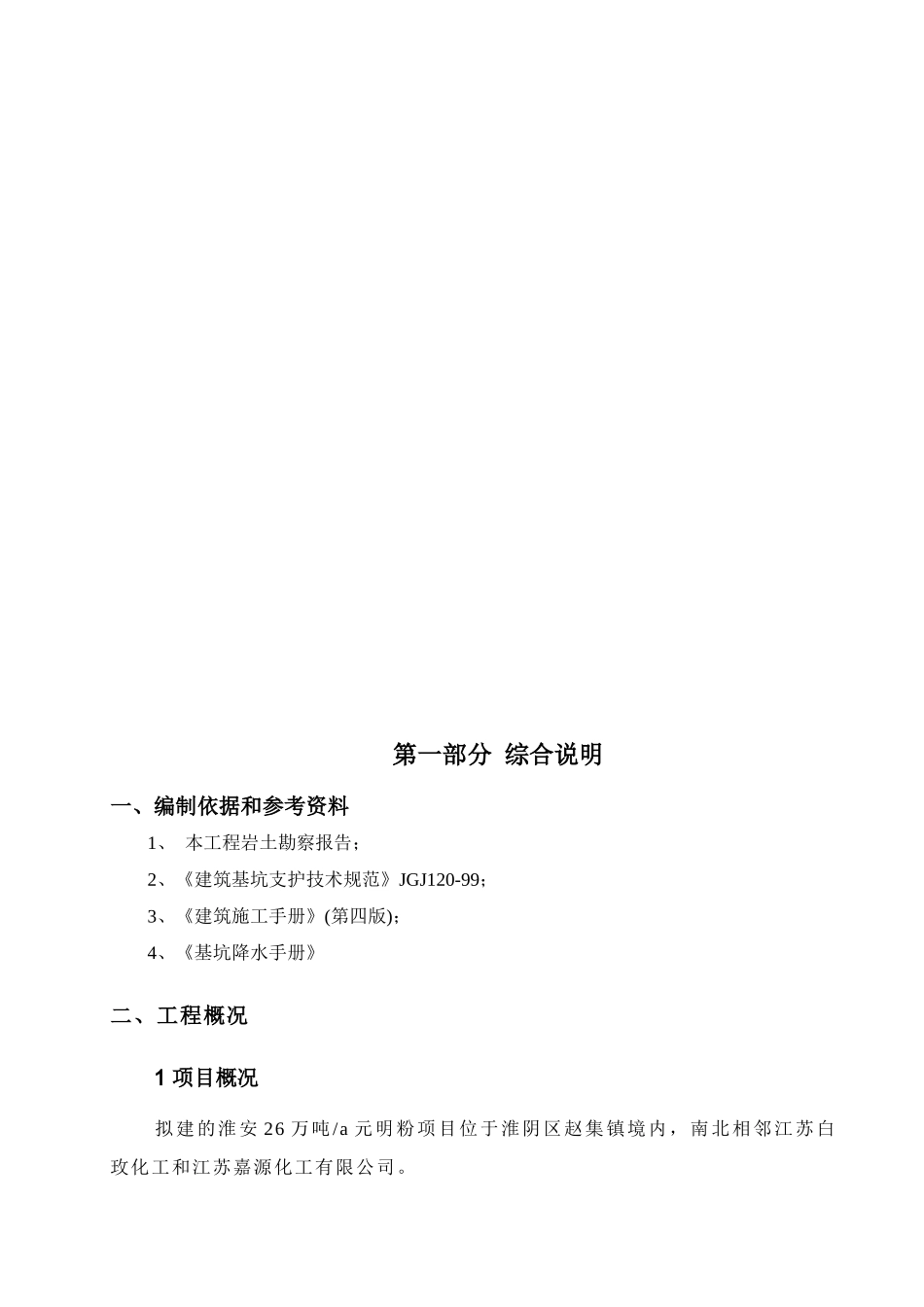

江苏石油勘探局淮安元明粉生产项目循环水处理区基坑降水支护方案编制人：朱仲玉 朱亚轩审核人：姜偲 郑 浩批准人：刘良千 江苏石油勘探局油田建设处淮安元明粉项目部二 O 一一年八月十四日目 录第一部分： 综合说明………………………………………………………1第二部分： 施工技术概述…………………………………………………7第五部分： 计算书…………………………………………………………21第六部分： 附 图………………………………………………………23第一部分 综合说明一、编制依据和参考资料1、 本工程岩土勘察报告；2、《建筑基坑支护技术规范》JGJ120-99；3、《建筑施工手册》(第四版)；4、《基坑降水手册》二、工程概况1 项目概况拟建的淮安 26 万吨/a 元明粉项目位于淮阴区赵集镇境内，南北相邻江苏白玫化工和江苏嘉源化工有限公司。2 基坑安全等级本工程基坑周边环境条件相对简单；破坏后果不严重；基坑最大开挖最深处为 4.8 米；工程地质条件较复杂；地下水位在基坑开挖面以上、条件较复杂，对施工影响较严重。建议基坑工程安全等级采用二级。三、地质资料根 据 江 苏 石 油 勘 探 局 勘 察 设 计 研 究 院 提 出 的 《 江 苏 苏 石 油 勘 探 局 淮 安 26万吨/a 元明粉岩土工程勘察报告》，该场区的工程与水文地质条件如下：1 地形地貌场 地 地 貌 类 型 属 黄 泛 冲 积 平 原 ， 拟 建 场 地 主 要 为 农 田 ， 地 面 高 程 一 般 在14.10～14.50 米左右，较为平坦；勘 察 深 度 内 的 地 下 水 主 要 为 浅 层 孔 隙 潜 水 ， 主 要 赋 存 于 1 层 耕 土 、 2 层 粉土 及 3 层 粉 土 夹 杂 粉 质 粘 土 、 4 层 淤 泥 夹 杂 粉 土 的 空 隙 中 。 富 水 性 一 般 ， 透 水性较弱，主要受大气降水补给，蒸发为主要排泄途径。勘察期间，在钻孔中测得的地下水位高程在 12.70-13.80 米之间。水位年变幅 1.0 米左右。2 岩土层分布及其特征根据勘察揭示的土层结构，基坑开挖影响深度范围内的地层分布如下：1 层：耕土（），灰黄色，松散，湿，为近代人工推积土地，较多植物根茎等。层厚 0.5～0.5m，层底标高为 14.50～14.00 米。2 层：粉土（ Q 4a l），灰黄或暗黄色，稍密，摇震反应迅速，无光泽，干强度及韧性低；层厚 2.6～1.5m，层底标高为 14.00～13.50 ...
