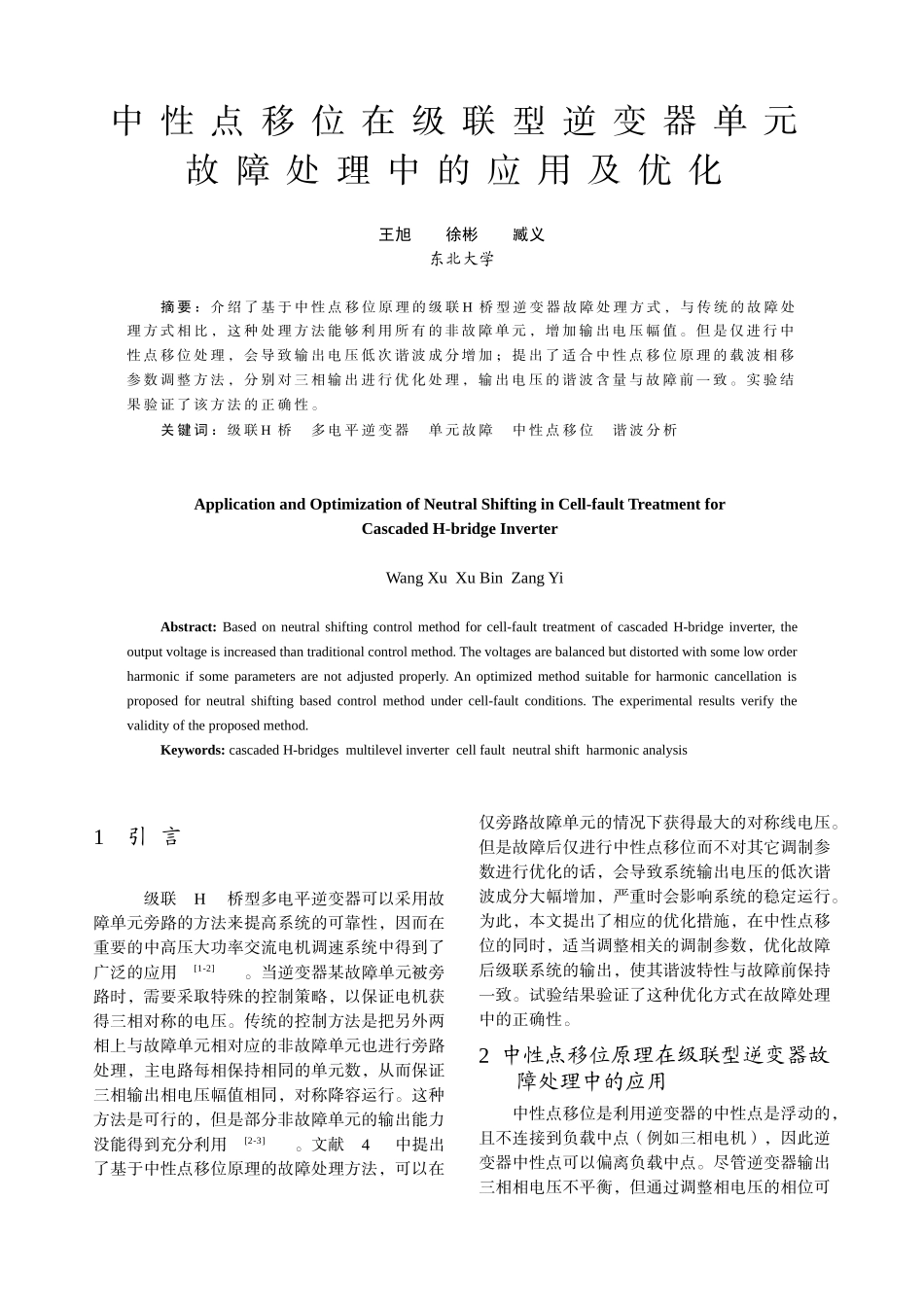

中 性 点 移 位 在 级 联 型 逆 变 器 单 元故 障 处 理 中 的 应 用 及 优 化王旭 徐彬 臧义 东北大学摘 要 ： 介 绍 了 基 于 中 性 点 移 位 原 理 的 级 联 H 桥 型 逆 变 器 故 障 处 理 方 式 ， 与 传 统 的 故 障 处理 方 式 相 比 ， 这 种 处 理 方 法 能 够 利 用 所 有 的 非 故 障 单 元 ， 增 加 输 出 电 压 幅 值 。 但 是 仅 进 行 中性 点 移 位 处 理 ， 会 导 致 输 出 电 压 低 次 谐 波 成 分 增 加 ； 提 出 了 适 合 中 性 点 移 位 原 理 的 载 波 相 移参 数 调 整 方 法 ， 分 别 对 三 相 输 出 进 行 优 化 处 理 ， 输 出 电 压 的 谐 波 含 量 与 故 障 前 一 致 。 实 验 结果 验 证 了 该 方 法 的 正 确 性 。关 键 词 ： 级 联 H 桥 多 电 平 逆 变 器 单 元 故 障 中 性 点 移 位 谐 波 分 析Application and Optimization of Neutral Shifting in Cell-fault Treatment for Cascaded H-bridge Inverter Wang Xu Xu Bin Zang YiAbstract: Based on neutral shifting control method for cell-fault treatment of cascaded H-bridge inverter, the output voltage is increased than traditional control method. The voltages are balanced but distorted with some low order harmonic if some parameters are not adjusted properly. An optimized method suitable for harmonic cancellation is proposed for neutral shifting based control method under cell-fault conditions. The experimental results verify the validity of the proposed method.Keywords: cascaded H-bridges multilevel inverter cell fault neutral shift harmonic analysis1 引 言级联H桥型多电平逆变器可以采用故障单元旁路的方法来提高系统的可靠性，因而在重要的中高压大功率交流电机调速系统中得到了广泛的应用[1-2]。当逆变器某故障单元被旁路时，需要采取特殊的控制策略，以保证电机获得三相对称的电压。传统的控制方法是把另外两相上与故障单元相对应的非故障单元也进行旁路处理，...
