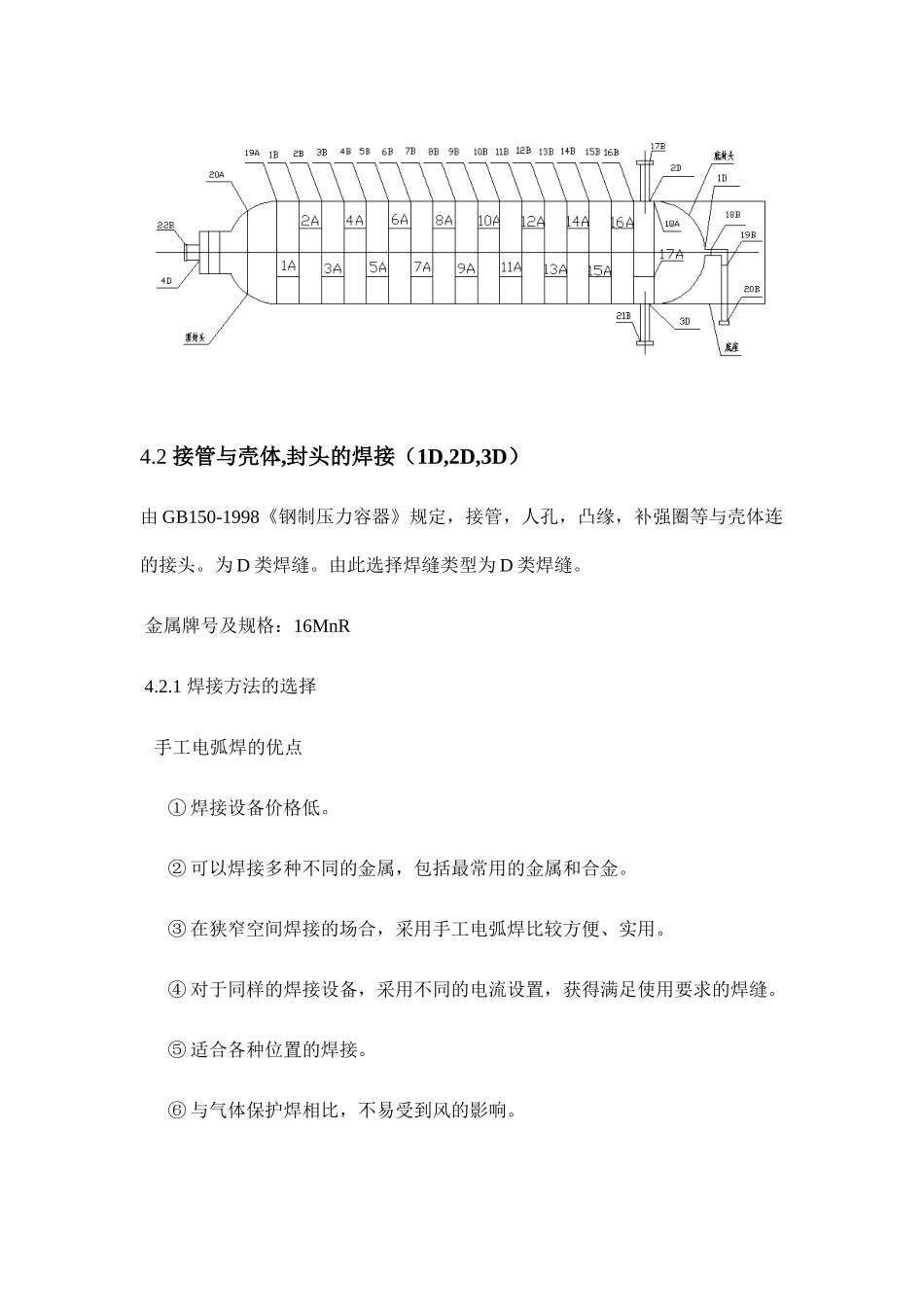

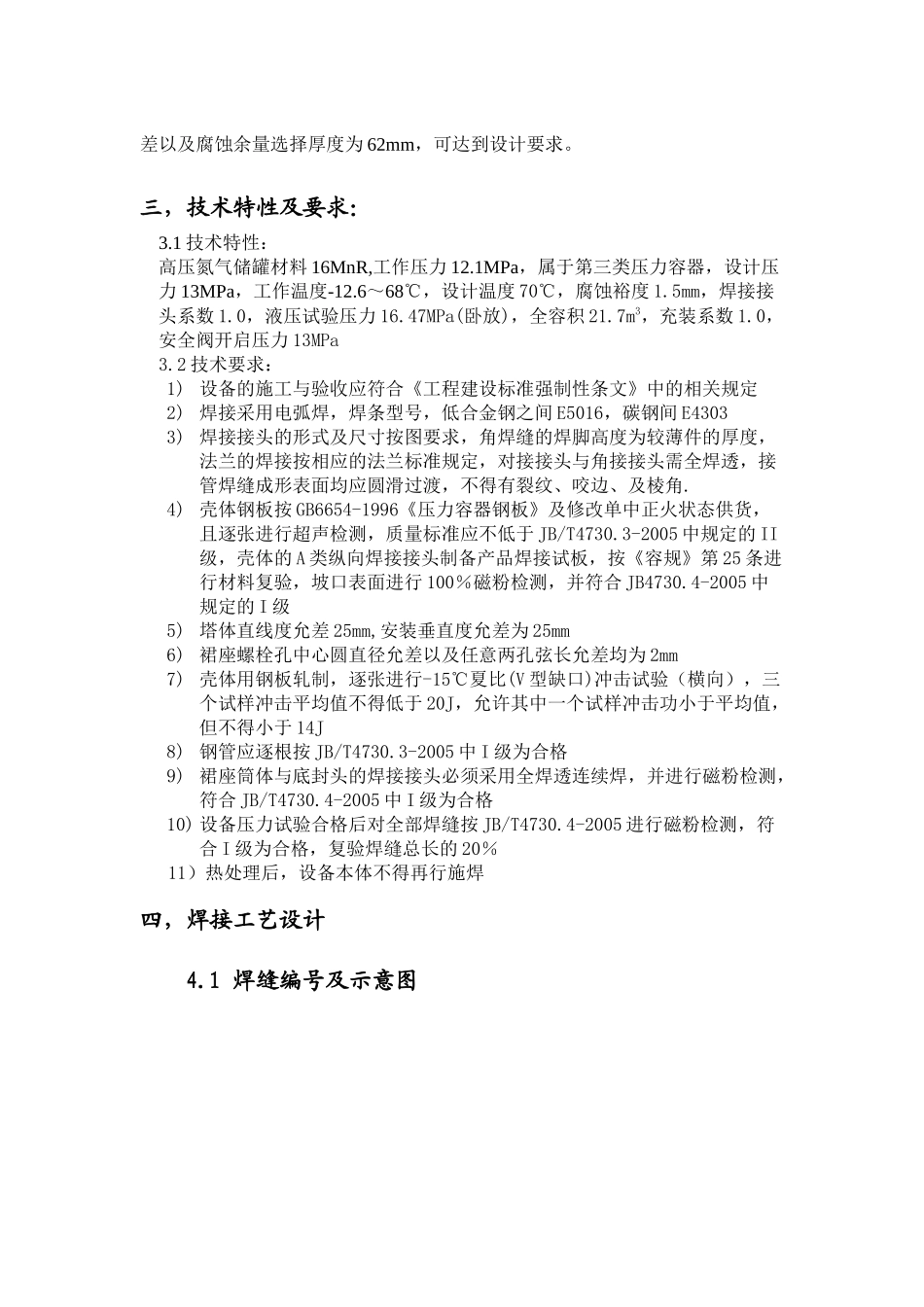

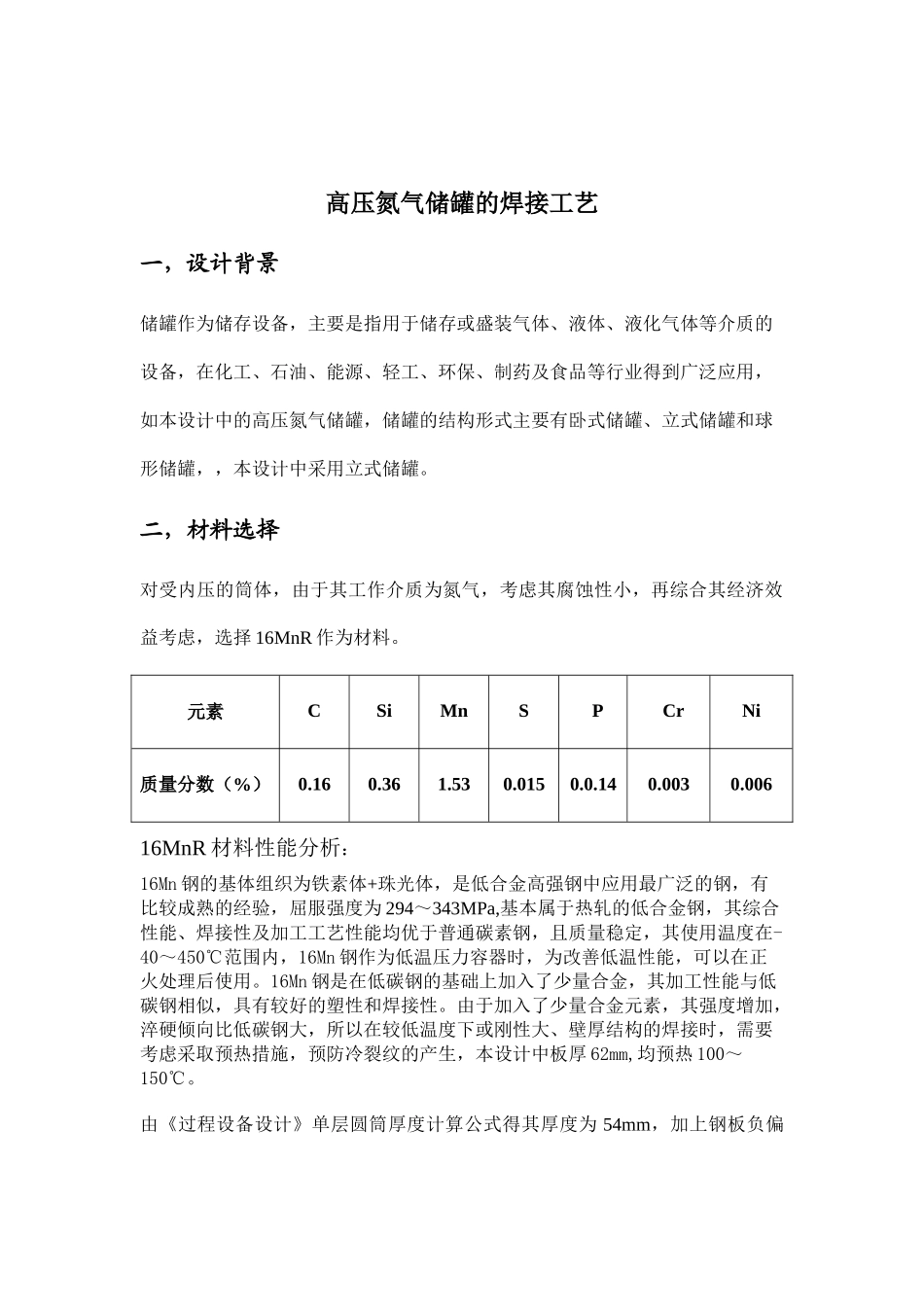

高压氮气储罐的焊接工艺一，设计背景储罐作为储存设备，主要是指用于储存或盛装气体、液体、液化气体等介质的设备，在化工、石油、能源、轻工、环保、制药及食品等行业得到广泛应用，如本设计中的高压氮气储罐，储罐的结构形式主要有卧式储罐、立式储罐和球形储罐，，本设计中采用立式储罐。二，材料选择对受内压的筒体，由于其工作介质为氮气，考虑其腐蚀性小，再综合其经济效益考虑，选择 16MnR 作为材料。元素CSiMnSPCrNi质量分数（%）0.160.361.530.0150.0.140.0030.00616MnR 材料性能分析：16Mn 钢的基体组织为铁素体+珠光体，是低合金高强钢中应用最广泛的钢，有比较成熟的经验，屈服强度为 294～343MPa,基本属于热轧的低合金钢，其综合性能、焊接性及加工工艺性能均优于普通碳素钢，且质量稳定，其使用温度在-40～450℃范围内，16Mn 钢作为低温压力容器时，为改善低温性能，可以在正火处理后使用。16Mn 钢是在低碳钢的基础上加入了少量合金，其加工性能与低碳钢相似，具有较好的塑性和焊接性。由于加入了少量合金元素，其强度增加，淬硬倾向比低碳钢大，所以在较低温度下或刚性大、壁厚结构的焊接时，需要考虑采取预热措施，预防冷裂纹的产生，本设计中板厚 62mm,均预热 100～150℃。由《过程设备设计》单层圆筒厚度计算公式得其厚度为 54mm，加上钢板负偏差以及腐蚀余量选择厚度为 62mm，可达到设计要求。三，技术特性及要求：3.1 技术特性：高压氮气储罐材料 16MnR,工作压力 12.1MPa，属于第三类压力容器，设计压力 13MPa，工作温度-12.6～68℃，设计温度 70℃，腐蚀裕度 1.5mm，焊接接头系数 1.0，液压试验压力 16.47MPa(卧放)，全容积 21.7m3，充装系数 1.0，安全阀开启压力 13MPa3.2 技术要求：1) 设备的施工与验收应符合《工程建设标准强制性条文》中的相关规定2) 焊接采用电弧焊，焊条型号，低合金钢之间 E5016，碳钢间 E43033) 焊接接头的形式及尺寸按图要求，角焊缝的焊脚高度为较薄件的厚度，法兰的焊接按相应的法兰标准规定，对接接头与角接接头需全焊透，接管焊缝成形表面均应圆滑过渡，不得有裂纹、咬边、及棱角.4) 壳体钢板按 GB6654-1996《压力容器钢板》及修改单中正火状态供货，且逐张进行超声检测，质量标准应不低于 JB/T4730.3-2005 中规定的 II级，壳体的 A 类纵向焊接接头制备产品焊接试板，按《容规》第 25 条进行材料复验，坡口表面进行 100％磁粉检测，并符合 JB4730.4-200...
