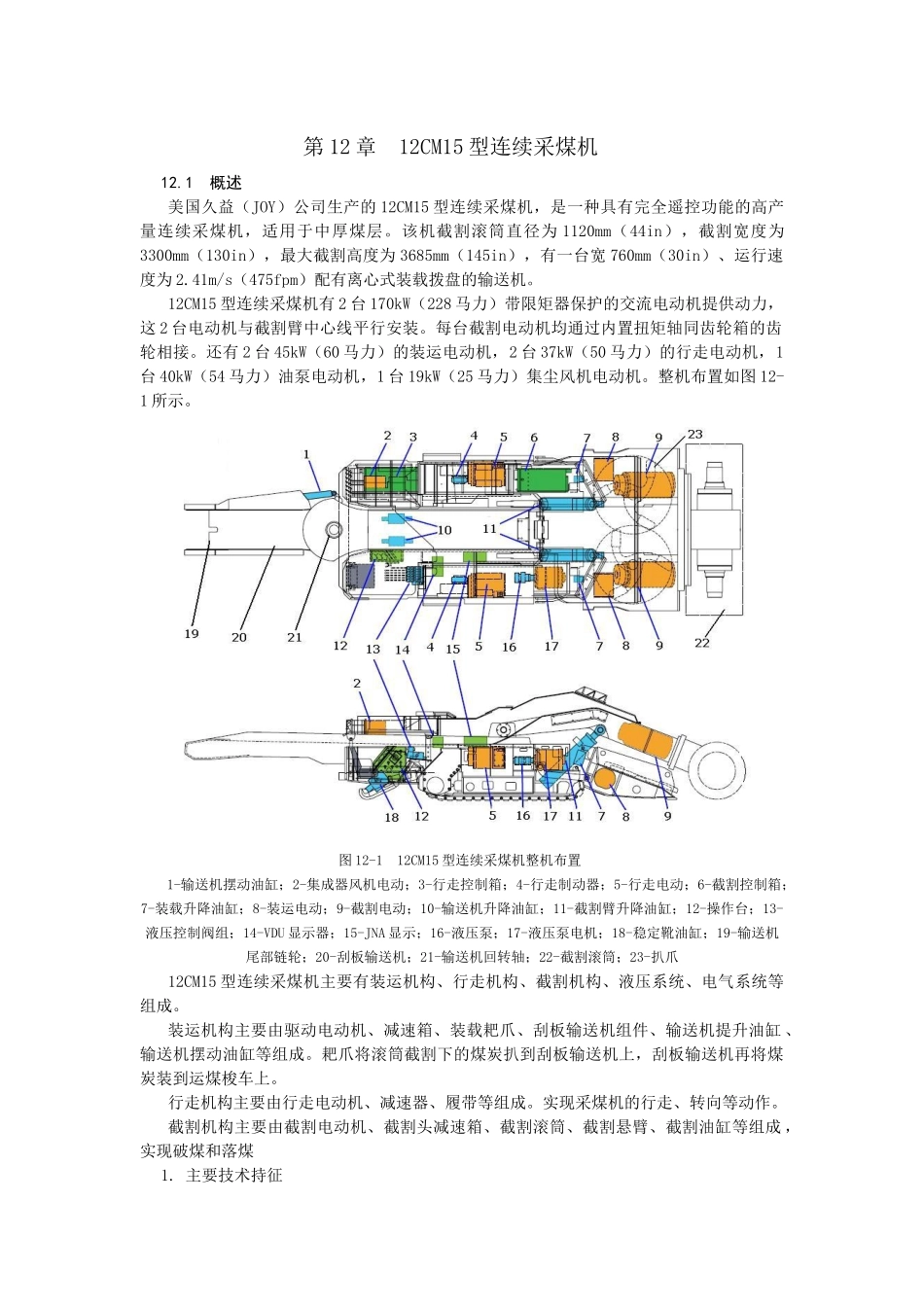

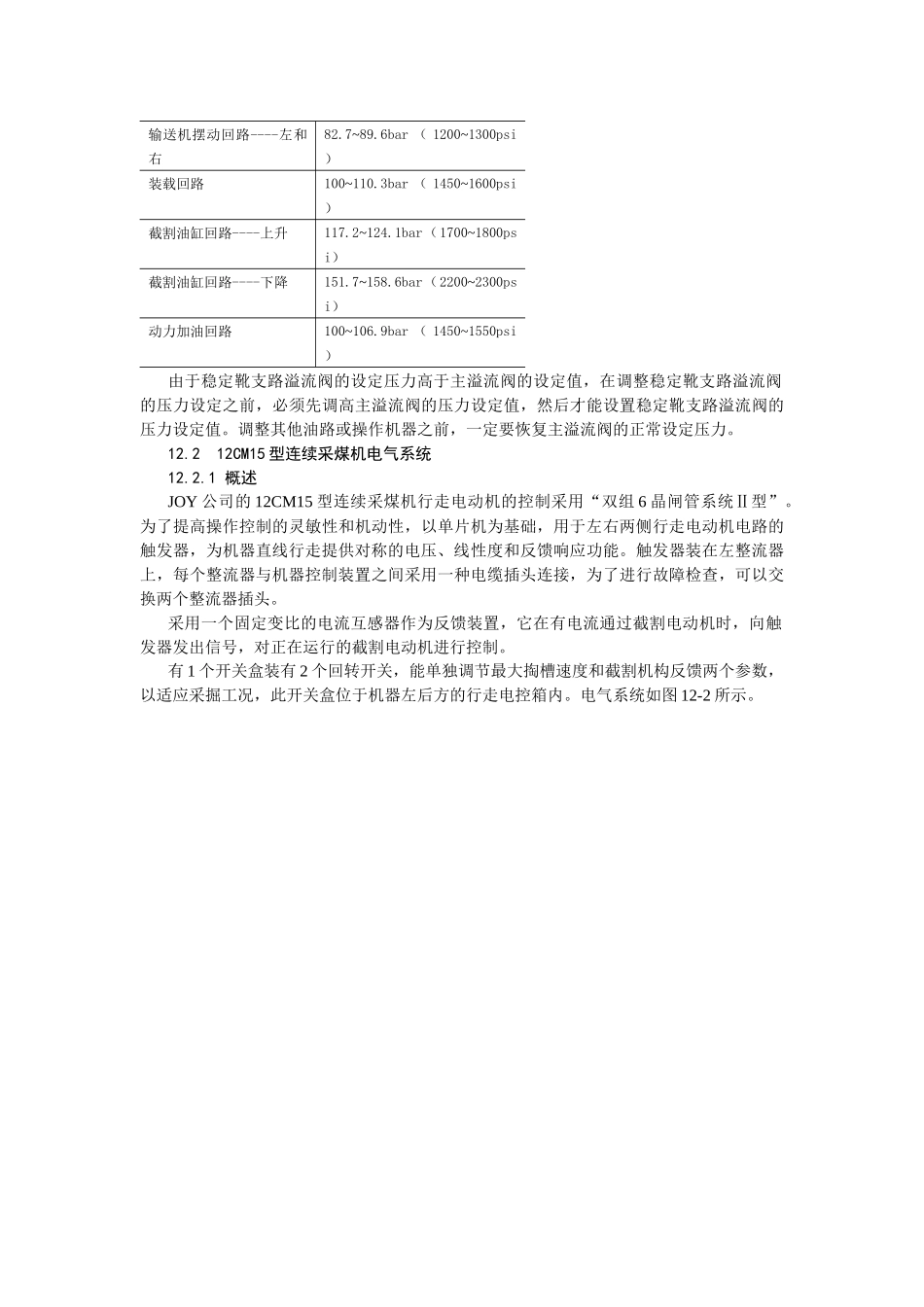

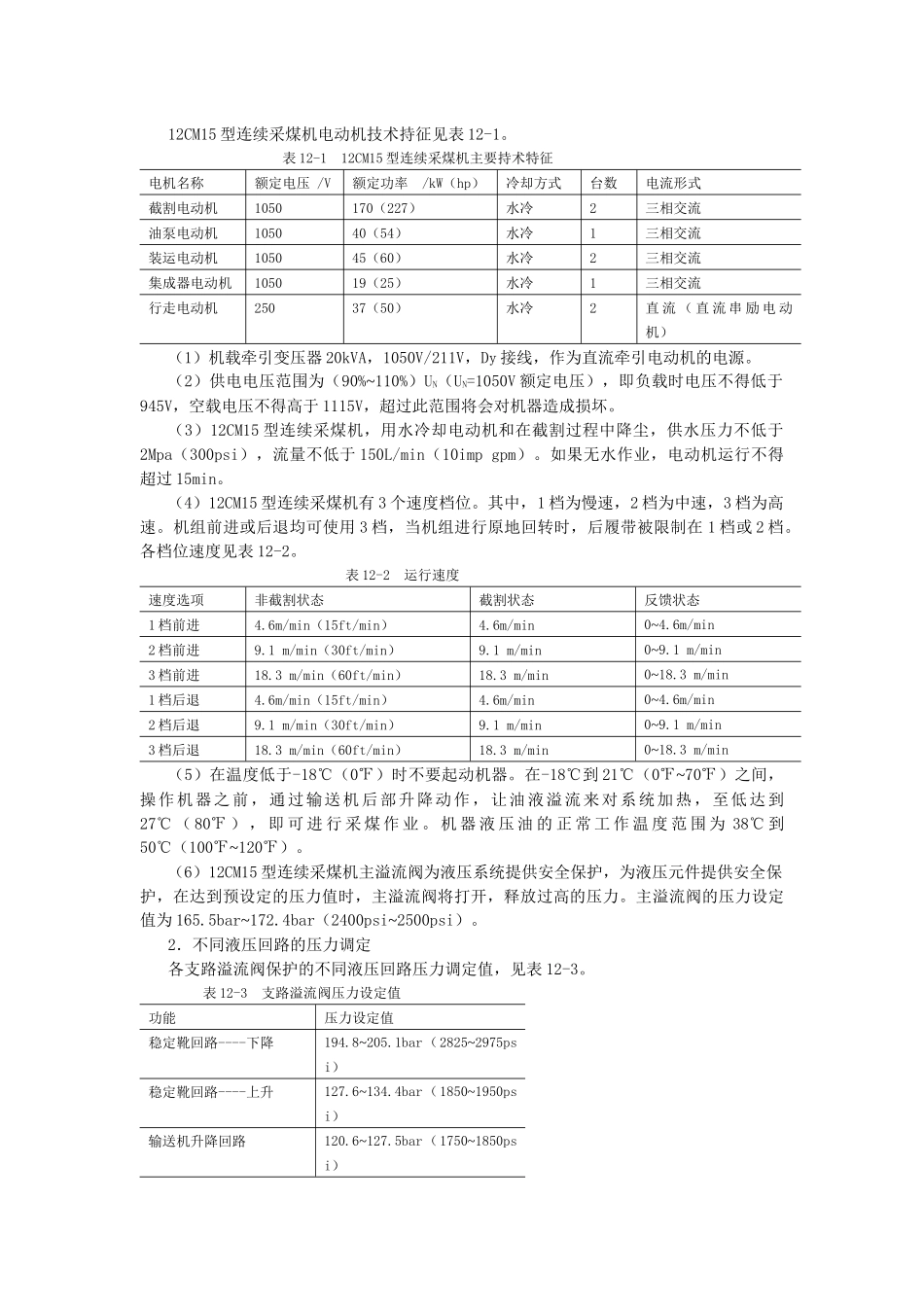

第 12 章 12CM15 型连续采煤机12.1 概述美国久益(JOY)公司生产的 12CM15 型连续采煤机,是一种具有完全遥控功能的高产量连续采煤机,适用于中厚煤层。该机截割滚筒直径为 1120mm(44in),截割宽度为3300mm(130in),最大截割高度为 3685mm(145in),有一台宽 760mm(30in)、运行速度为 2.41m/s(475fpm)配有离心式装载拨盘的输送机。12CM15 型连续采煤机有 2 台 170kW(228 马力)带限矩器保护的交流电动机提供动力,这 2 台电动机与截割臂中心线平行安装。每台截割电动机均通过内置扭矩轴同齿轮箱的齿轮相接。还有 2 台 45kW(60 马力)的装运电动机,2 台 37kW(50 马力)的行走电动机,1台 40kW(54 马力)油泵电动机,1 台 19kW(25 马力)集尘风机电动机。整机布置如图 12-1 所示。图 12-1 12CM15 型连续采煤机整机布置1-输送机摆动油缸;2-集成器风机电动;3-行走控制箱;4-行走制动器;5-行走电动;6-截割控制箱;7-装载升降油缸;8-装运电动;9-截割电动;10-输送机升降油缸;11-截割臂升降油缸;12-操作台;13-液压控制阀组;14-VDU 显示器;15-JNA 显示;16-液压泵;17-液压泵电机;18-稳定靴油缸;19-输送机尾部链轮;20-刮板输送机;21-输送机回转轴;22-截割滚筒;23-扒爪12CM15 型连续采煤机主要有装运机构、行走机构、截割机构、液压系统、电气系统等组成。装运机构主要由驱动电动机、减速箱、装载耙爪、刮板输送机组件、输送机提升油缸 、输送机摆动油缸等组成。耙爪将滚筒截割下的煤炭扒到刮板输送机上,刮板输送机再将煤炭装到运煤梭车上。行走机构主要由行走电动机、减速器、履带等组成。实现采煤机的行走、转向等动作。截割机构主要由截割电动机、截割头减速箱、截割滚筒、截割悬臂、截割油缸等组成 ,实现破煤和落煤1. 主要技术持征12CM15 型连续采煤机电动机技术持征见表 12-1。表 12-1 12CM15 型连续采煤机主要持术特征电机名称额定电压 /V额定功率 /kW(hp)冷却方式台数电流形式截割电动机1050170(227)水冷2三相交流油泵电动机105040(54)水冷1三相交流装运电动机105045(60)水冷2三相交流集成器电动机105019(25)水冷1三相交流行走电动机25037(50)水冷2直 流 ( 直 流 串 励 电 动机)(1)机载牵引变压器 20kVA,1050V/211V,Dy 接线,作为直流牵引电动机的电源。(2)供电电压范围为(90%~110%)UN(UN=1050V 额定电压),即负载时电压不得...
