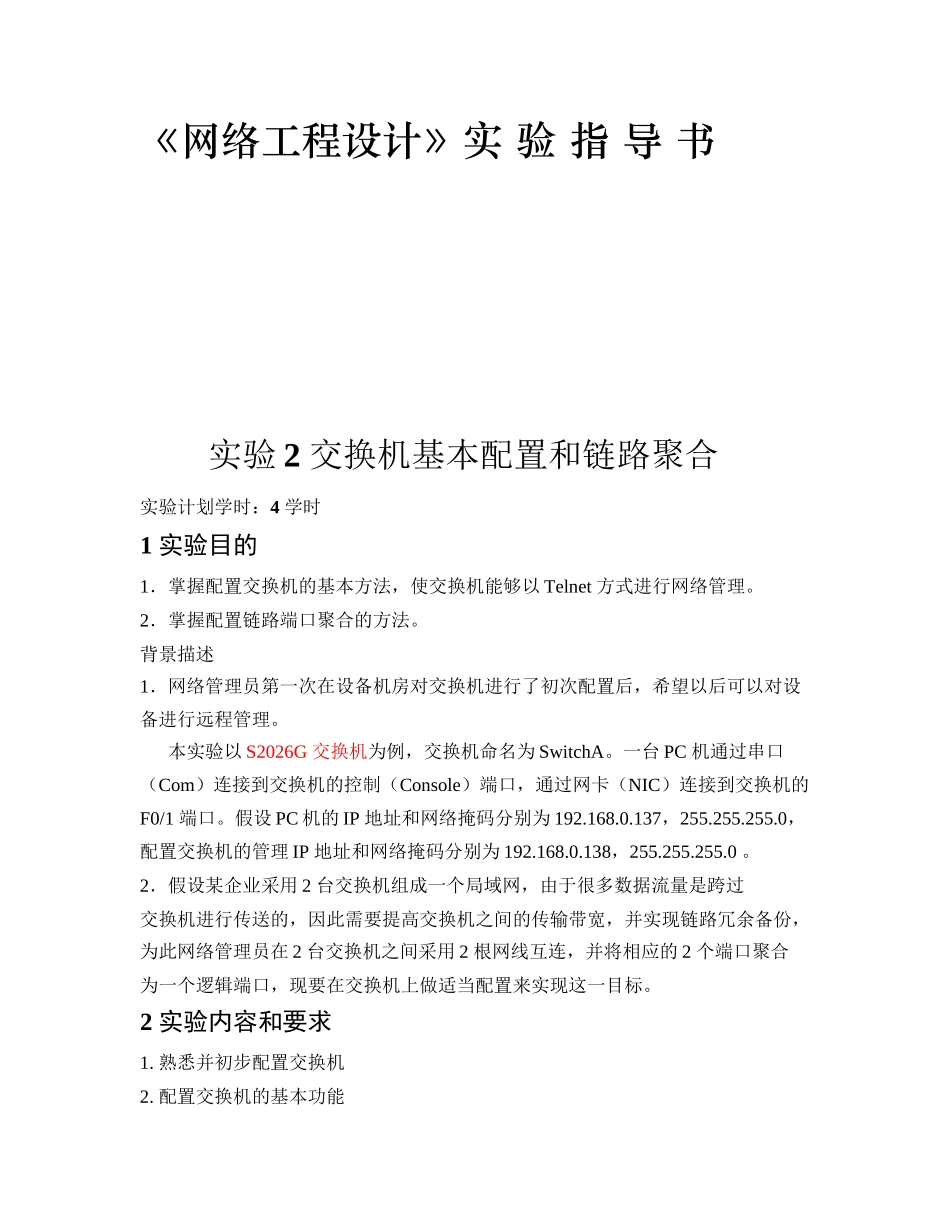

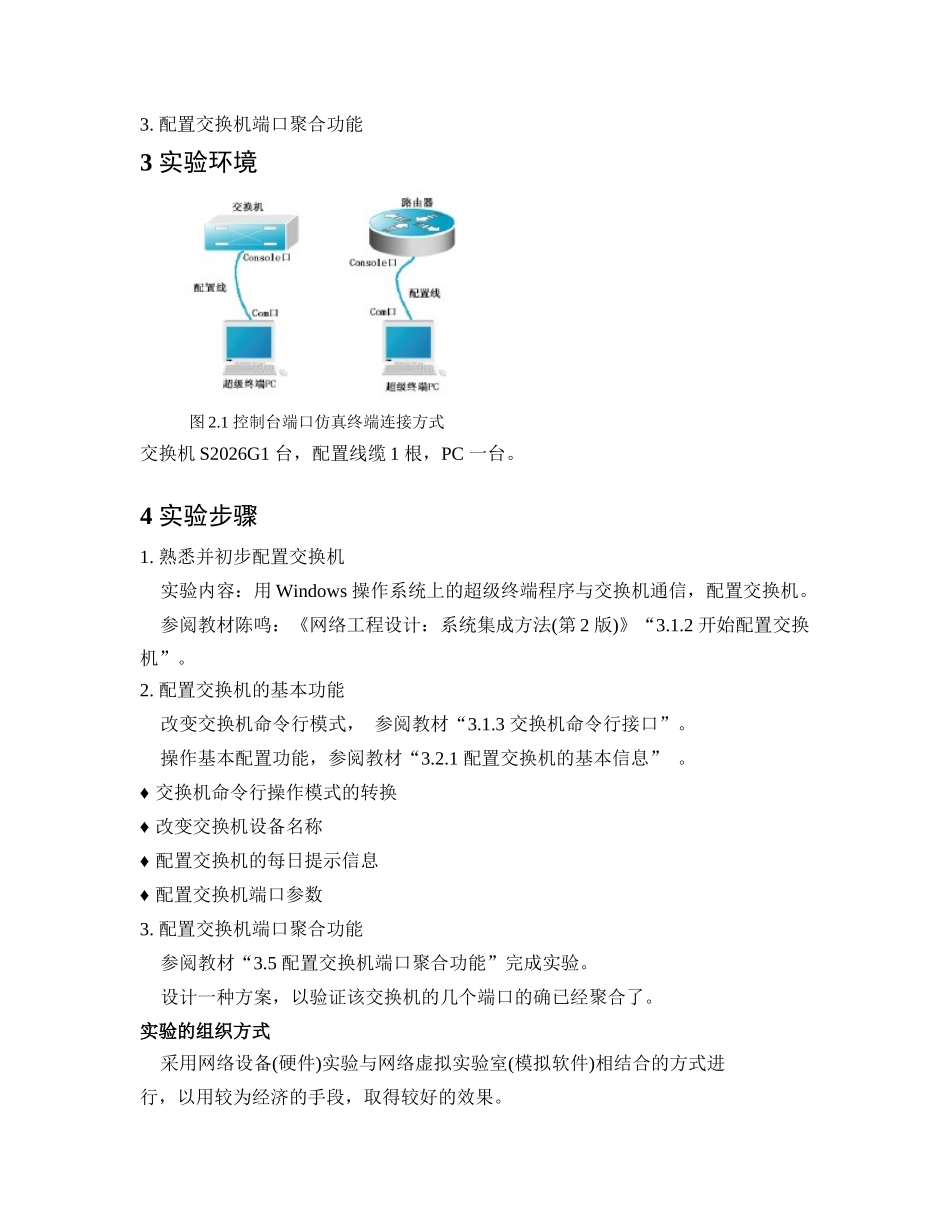

《网络工程设计》实 验 指 导 书实验 2 交换机基本配置和链路聚合实验计划学时：4 学时1 实验目的1．掌握配置交换机的基本方法，使交换机能够以 Telnet 方式进行网络管理。2．掌握配置链路端口聚合的方法。背景描述1．网络管理员第一次在设备机房对交换机进行了初次配置后，希望以后可以对设备进行远程管理。 本实验以 S2026G 交换机为例，交换机命名为 SwitchA。一台 PC 机通过串口（Com）连接到交换机的控制（Console）端口，通过网卡（NIC）连接到交换机的F0/1 端口。假设 PC 机的 IP 地址和网络掩码分别为 192.168.0.137，255.255.255.0，配置交换机的管理 IP 地址和网络掩码分别为 192.168.0.138，255.255.255.0 。2．假设某企业采用 2 台交换机组成一个局域网，由于很多数据流量是跨过交换机进行传送的，因此需要提高交换机之间的传输带宽，并实现链路冗余备份，为此网络管理员在 2 台交换机之间采用 2 根网线互连，并将相应的 2 个端口聚合为一个逻辑端口，现要在交换机上做适当配置来实现这一目标。2 实验内容和要求1. 熟悉并初步配置交换机2. 配置交换机的基本功能3. 配置交换机端口聚合功能3 实验环境图 2.1 控制台端口仿真终端连接方式交换机 S2026G1 台，配置线缆 1 根，PC 一台。4 实验步骤1. 熟悉并初步配置交换机􀁺 实验内容：用 Windows 操作系统上的超级终端程序与交换机通信，配置交换机。􀁺 参阅教材陈鸣：《网络工程设计：系统集成方法(第 2 版)》“3.1.2 开始配置交换机”。2. 配置交换机的基本功能􀁺 改变交换机命令行模式， 参阅教材“3.1.3 交换机命令行接口”。􀁺 操作基本配置功能，参阅教材“3.2.1 配置交换机的基本信息” 。♦ 交换机命令行操作模式的转换♦ 改变交换机设备名称♦ 配置交换机的每日提示信息♦ 配置交换机端口参数3. 配置交换机端口聚合功能􀁺 参阅教材“3.5 配置交换机端口聚合功能”完成实验。􀁺 设计一种方案，以验证该交换机的几个端口的确已经聚合了。实验的组织方式􀁺 采用网络设备(硬件)实验与网络虚拟实验室(模拟软件)相结合的方式进行，以用较为经济的手段，取得较好的效果。􀁺 即每个学生必须(轮流)用 RS 232 线缆连接 PC 与交换机的控制台端口，再用超级终端程序来调试交换机。􀁺 接下来，各学生可使用网络虚拟实验室的交换机仿真软件进行配置交换机实验(可对比一下硬件实验和软件实验的结果是否有差异？)5...
