汽车大灯清洗装置电气线路图VIP免费

汽车大灯清洗装置电气线路图_第1页
1/14
汽车大灯清洗装置电气线路图_第2页
2/14
汽车大灯清洗装置电气线路图_第3页
3/14

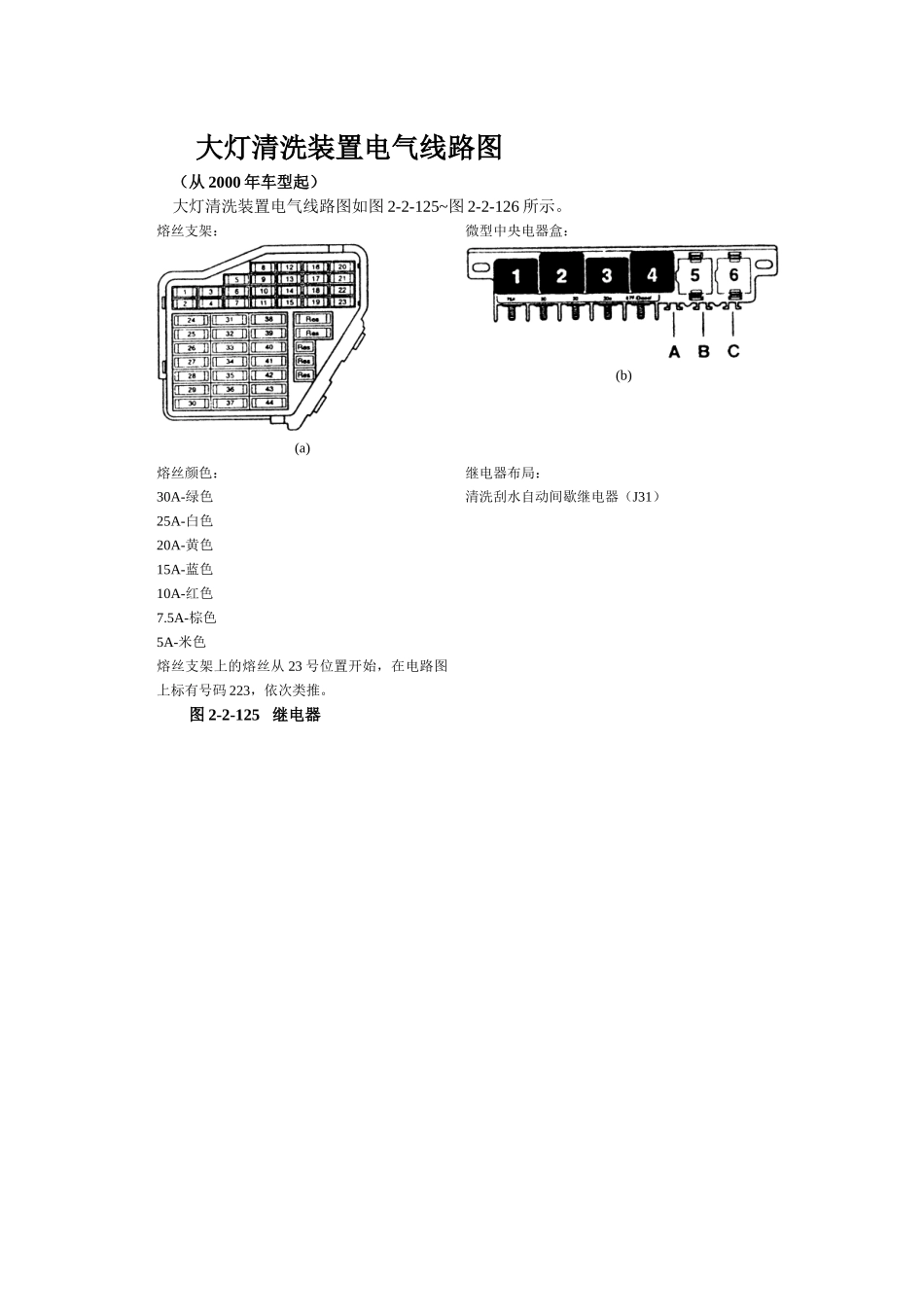

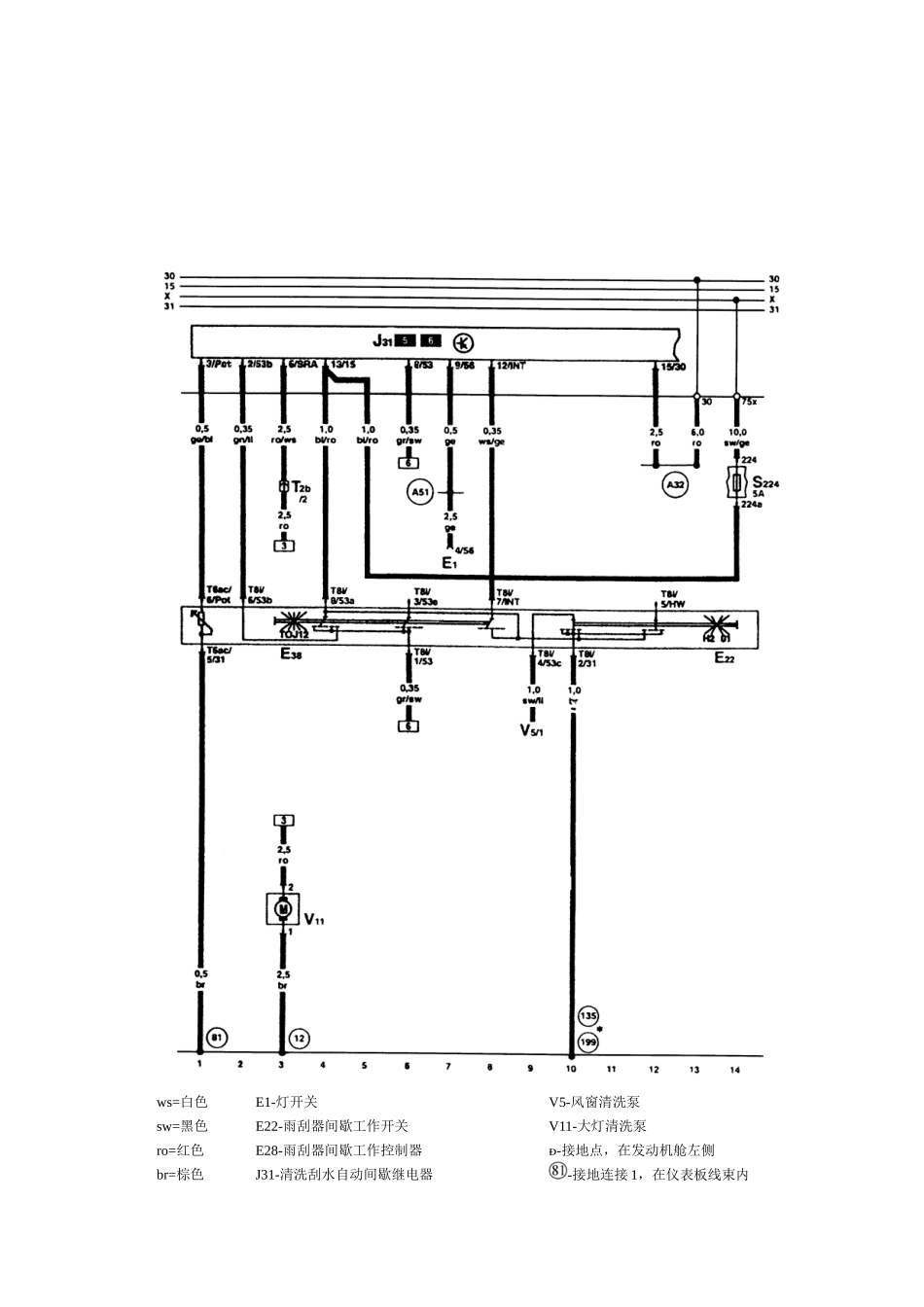

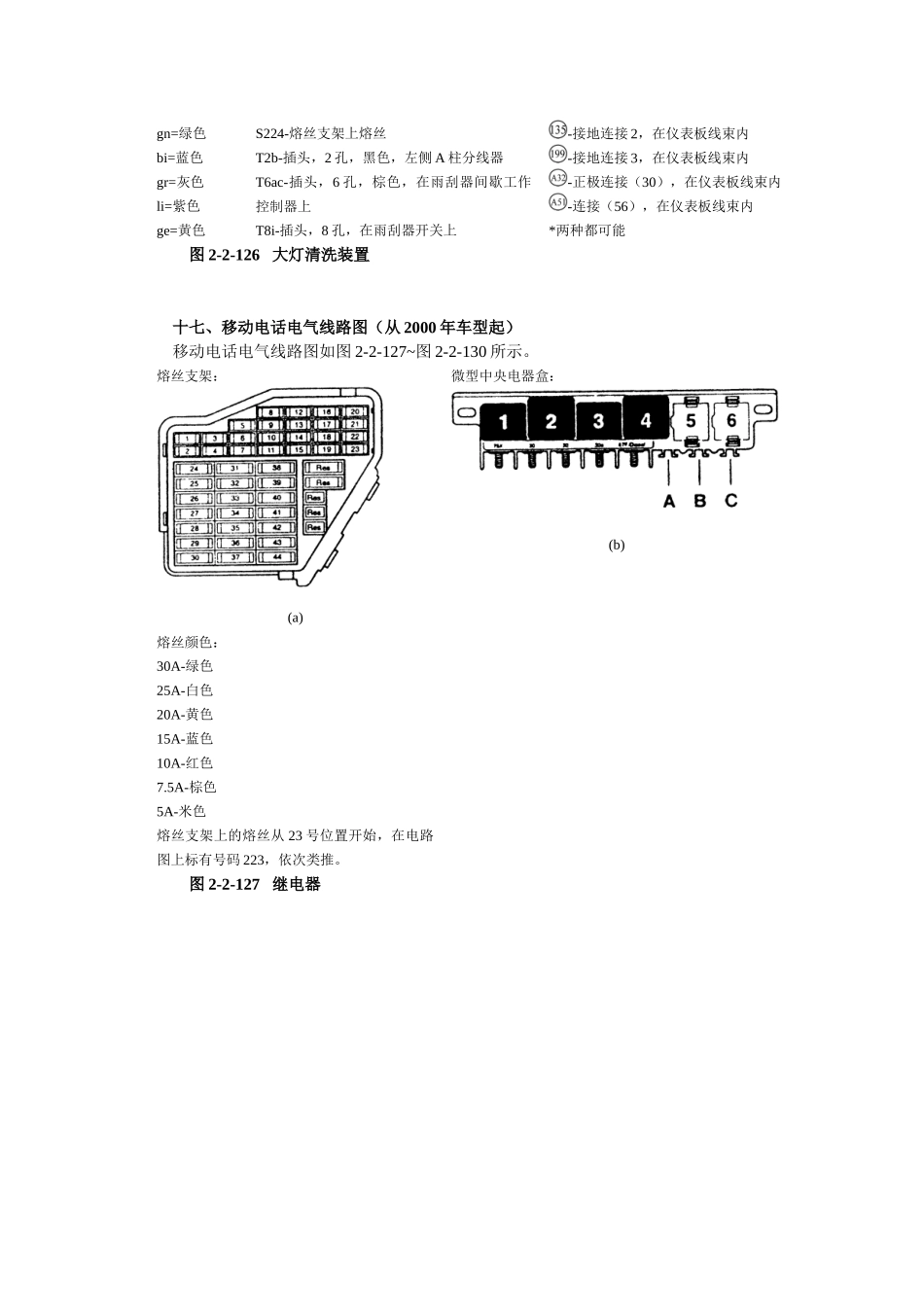

大灯清洗装置电气线路图(从 2000 年车型起)大灯清洗装置电气线路图如图 2-2-125~图 2-2-126 所示。熔丝支架:(a)微型中央电器盒:(b)熔丝颜色:30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的熔丝从 23 号位置开始,在电路图上标有号码 223,依次类推。继电器布局:清洗刮水自动间歇继电器(J31)图 2-2-125 继电器ws=白色sw=黑色ro=红色br=棕色E1-灯开关E22-雨刮器间歇工作开关E28-雨刮器间歇工作控制器J31-清洗刮水自动间歇继电器V5-风窗清洗泵V11-大灯清洗泵- 接地点,在发动机舱左侧-接地连接 1,在仪表板线束内gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色S224-熔丝支架上熔丝T2b-插头,2 孔,黑色,左侧 A 柱分线器T6ac-插头,6 孔,棕色,在雨刮器间歇工作控制器上T8i-插头,8 孔,在雨刮器开关上-接地连接 2,在仪表板线束内-接地连接 3,在仪表板线束内-正极连接(30),在仪表板线束内-连接(56),在仪表板线束内*两种都可能图 2-2-126 大灯清洗装置十七、移动电话电气线路图(从 2000 年车型起)移动电话电气线路图如图 2-2-127~图 2-2-130 所示。熔丝支架:(a)微型中央电器盒:(b)熔丝颜色:30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的熔丝从 23 号位置开始,在电路图上标有号码 223,依次类推。图 2-2-127 继电器ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色D-点火开关J412-电话电控单元R38-电话麦克风S5-熔丝支架上熔丝S8-熔丝支架上熔丝T2au-插头,2 孔,用于麦克风,左侧 A柱分线器T3as-插头,3 孔,蓝色,左侧 A 柱分线器T15a-插头,15 孔,蓝色,左侧 A 柱分线器-接地连接,在电话线束内-正极连接(15),在仪表板线束内-连接(15a),在仪表板线束内-正极连接 2(30),在仪表板线束内-正极连接(30),在电话线束内图 2-2-128 移动电话(一)ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色J218-仪表板内组合处理器J412-电话电控单元R-收录机T10z-插头,10 孔,红色,收录机插头ⅣT15a-插头,15 孔,蓝色,左侧 A 柱分线器T32-插头,32 孔,蓝色,在仪表板上-连接(58s),在仪表板线束内(开关照明)-连接(车速信号),在仪表板线束内ge=黄色图 2-2-129 移动电话(二)ws=白色sw=黑色ro=红色br=棕色J412-电话电控单元R-收录机R1-天线接头R24-天线放大器R54-移动电话R86-移动电话放大器...
